Mekanik.
Tryck(
kg/cm’
2000-
Trvckkurva enl. Bofors metod
Manteln påkrymt
Krympmått = 0.
Utbvthapt kärn rör
Spelrum mellan mantel och kärnrör QOSmrm

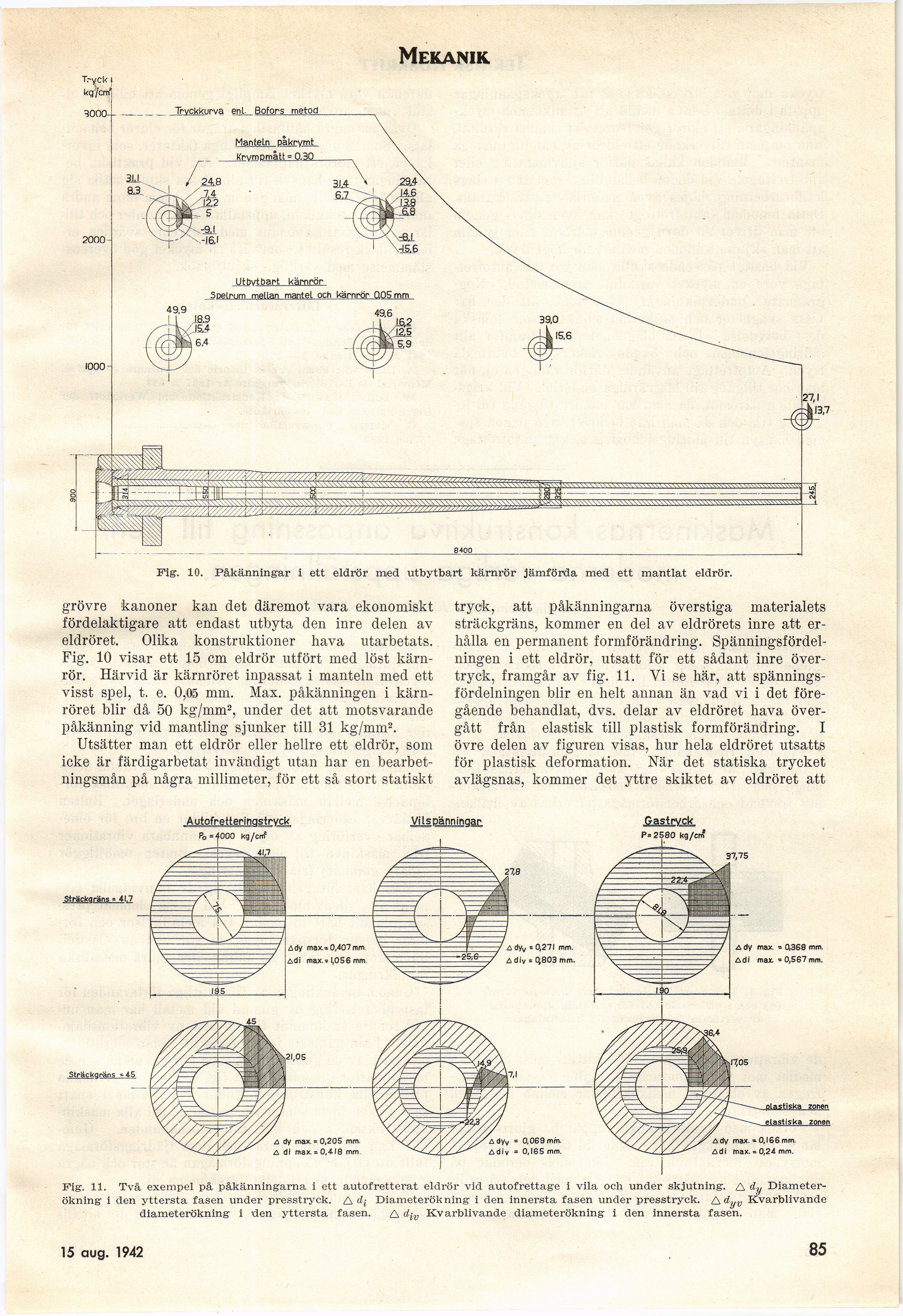

Fig. 10. Påkänningar i ett eldrör med utbytbart kärnrör jämförda med ett mantlat eldrör.
grövre kanoner kan det däremot vara ekonomiskt
fördelaktigare att endast utbyta den inre delen av
eldröret. Olika konstruktioner hava utarbetats..
Fig. 10 visar ett 15 cm eldrör utfört med löst
kärnrör. Härvid är kärnröret inpassat i manteln med ett
visst spel, t. e. 0,05 mm. Max. påkänningen i
kärnröret blir då 50 kg/mm2, under det att motsvarande
påkänning vid mantling sjunker till 31 kg/mm2.
Utsätter man ett eldrör eller hellre ett eldrör, som
icke är färdigarbetat invändigt utan har en
bearbet-ningsmån på några millimeter, för ett så stort statiskt
tryck, att påkänningarna överstiga materialets
sträckgräns, kommer en del av eldrörets inre att
erhålla en permanent formförändring.
Spänningsfördelningen i ett eldrör, utsatt för ett sådant inre
övertryck, framgår av fig. 11. Vi se här, att
spänningsfördelningen blir en helt annan än vad vi i det
föregående behandlat, dvs. delar av eldröret hava
övergått från elastisk till plastisk formförändring. I
övre delen av figuren visas, hur hela eldröret utsatts
för plastisk deformation. När det statiska trycket
avlägsnas, kommer det yttre skiktet av eldröret att
Fig. 11. Två exempel på påkänningarna i ett autofretterat eldrör vid autofrettage i vila och under skjutning. A dy
Diameterökning i den yttersta fasen under presstryck. A d^ Diameterökning i den innersta fasen under presstryck. A dyV Kvarblivande
diameterökning i den yttersta fasen. A div Kvarblivande diameterökning i den innersta fasen.
21 nov. 1942
85
