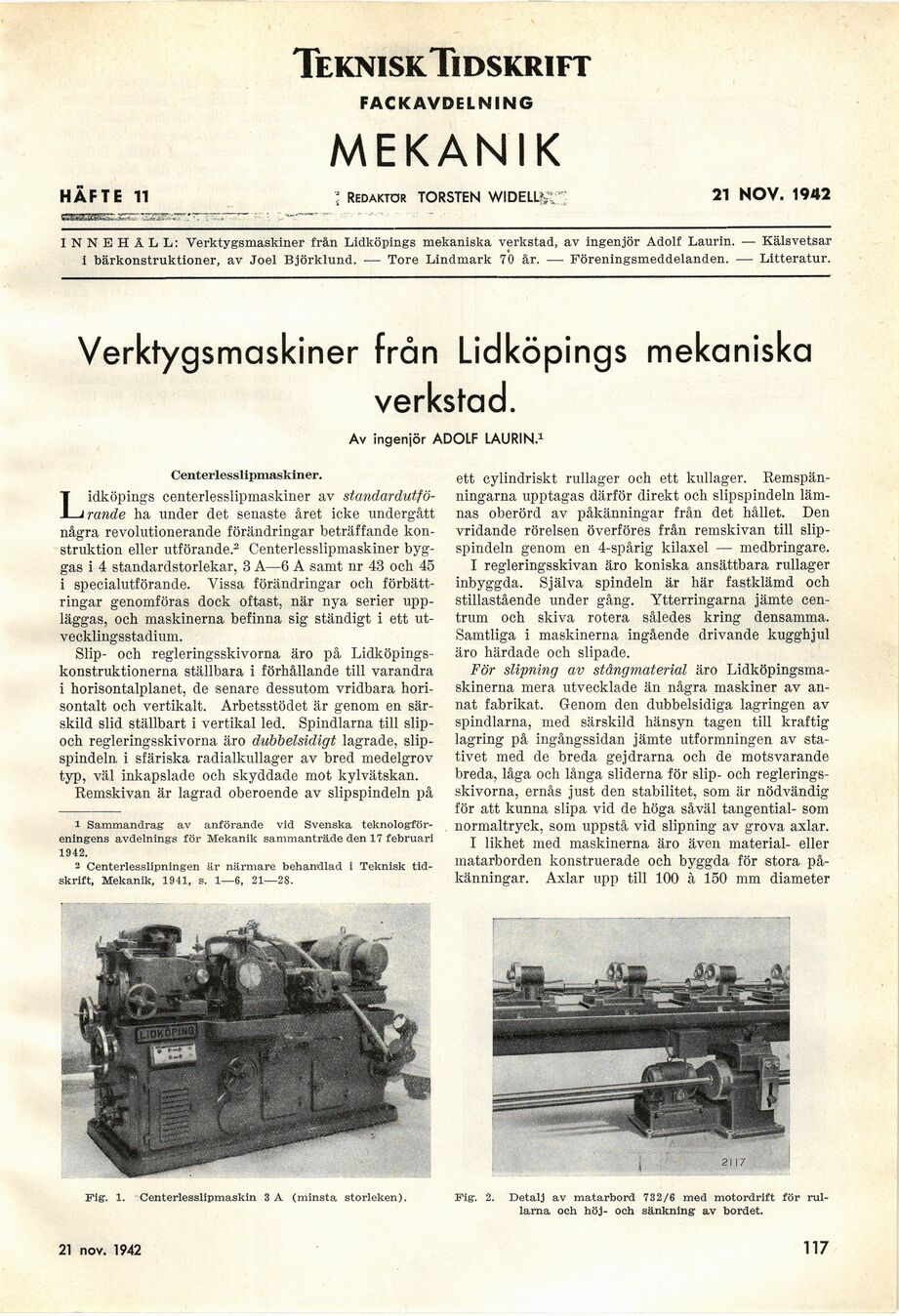

TekniskTidskrift
FACKAVDELNING
MEKANIK
HÄFTE 11 j Redaktör TORSTEN WIDELLV;’’ 21 NOV. 1942
INNEHÅLL: Verktygsmaskiner från Lidköpings mekaniska verkstad, av ingenjör Adolf Laurin. — Kälsvetsar
i bärkonstruktioner, av Joel Björklund. — Töre Lindmark 70 år. — Pöreningsmeddelanden. — Litteratur.
Verktygsmaskiner från Lidköpings mekaniska
verkstad.
Av ingenjör ADOLF LAURIN.1
Centerlesslipmaskiner.
Lidköpings centerlesslipmaskiner av standard
utförande ha under det senaste året icke undergått
några revolutionerande förändringar beträffande
konstruktion eller utförande? Centerlesslipmaskiner
byggas i 4 standardstorlekar, 3 A—6 A samt nr 43 och 45
i specialutförande. Vissa förändringar och
förbättringar genomföras dock oftast, när nya serier
uppläggas, och maskinerna befinna sig ständigt i ett
utvecklingsstadium.
Slip- och regleringsskivorna äro på
Lidköpingskonstruktionerna ställbara i förhållande till varandra
i horisontalplanet, de senare dessutom vridbara
horisontalt och vertikalt. Arbetsstödet är genom en
särskild slid ställbart i vertikal led. Spindlarna till
slip-och regleringsskivorna äro dubbelsidigt lagrade,
slip-spindeln. i sfäriska radialkullager av bred medelgrov
typ, väl inkapslade och skyddade mot kylvätskan.
Remskivan är lagrad oberoende av slipspindeln på
1 Sammandrag av anförande vid Svenska
teknologföreningens avdelnings för Mekanik sammanträde den 17 februari
1942.
2 Centerlesslipningen är närmare behandlad i Teknisk
tidskrift, Mekanik, 1941, s. 1—6, 21—28.
ett cylindriskt rullager och ett kullager.
Remspänningarna upptagas därför direkt och slipspindeln
lämnas oberörd av påkänningar från det hållet. Den
vridande rörelsen överföres från remskivan till
slipspindeln genom en 4-spårig kilaxel — medbringare.
I regleringsskivan äro koniska ansättbara rullager
inbyggda. Själva spindeln är här fastklämd och
stillastående under gång. Ytterringarna jämte
centrum och skiva rotera således kring densamma.
Samtliga i maskinerna ingående drivande kugghjul
äro härdade och slipade.
För slipning av stångmaterial äro
Lidköpingsmaskinerna mera utvecklade än några maskiner av
annat fabrikat. Genom den dubbelsidiga lagringen av
spindlarna, med särskild hänsyn tagen till kraftig
lagring på ingångssidan jämte utformningen av
stativet med de breda gejdrarna och de motsvarande
breda, låga och långa sliderna för slip- och
regleringsskivorna, ernås just den stabilitet, som är nödvändig
för att kunna slipa vid de höga såväl tangential- som
normaltryck, som uppstå vid slipning av grova axlar.
I likhet med maskinerna äro även material- eller
matarborden konstruerade och byggda för stora
påkänningar. Axlar upp till 100 à 150 mm diameter
Fig. 1. Centerlesslipmaskin 3 A (minsta storleken). Fig. 2. Detalj av matarbord 732/6 med motordrift för rul-
larna och höj- och sänkning av bordet.
