Teknisk Tidskrift
framdrages pappersbanan mellan dem samtidigt
med tryckningen (fig. 8).
Pressarna äro vanligen sammansatta av ett
antal varandra lika enheter, så kallade tryckverk,
fig. 9. Varje sådant trycker i moderna stora
pressar 8 sidor, och för att få fram 32-sidiga nummer
måste maskinen innehålla fyra tryckverk jämte
falsapparat för vikning och avskärning av
exemplaren från den sammanhängande pappersbanan.
Rotationshastigheten är 20 000—25 000 r/m, och
två tidningar produceras per cylindervarv. En
sådan press blir 15—16 m lång, 2,5 m bred och
6 m hög samt väger omkring 150 ton.
För att utan tidsspillan kunna mata pressarna
med tryckplåtar och papper och för att sedan
vidarebefordra deras jätteproduktion till
distributionsavdelningen erfordras
transportanordningar av rationellaste slag. De större tidningarna ha
löst dessa problem på ett synnerligen effektivt
sätt med transporttrummor och hissar samt
band-och rulltransportörer av olika slag.
Kliché til l verkning
Ett tryckeri i våra dagar kan icke arbeta utan
en modern klichéanstalt, fig. 10. Den fungerar
antingen som en avdelning till ett tryckeri eller
som ett självständigt företag. De flesta
tryckeriföretag äro icke tillräckligt stora för att driva egen
klichéanstalt, då tekniken på detta område kräver
en dyrbar apparatutrustning och skickliga
specialarbetare, som måste effektivt utnyttjas.
Fotokemigrafien och dess olika metoder äro
numera praktiskt taget allenahärskande för
reproduktion av alla slags bilder, såväl teckningar
som fotografier. I klichéanstalten liksom på
andra håll har handarbetet mer och mer fått
lämna plats för maskinella hjälpmedel av olika
Fig. 9. Detalj au tryckverk tillhörande ovan avbildade
rotationspress. Pappersbanan ses här passera mellan form
och tryckcylindrarna. T. h. synas färgvalsarna, frdn vilka
färgen överföres till formen genom rullning mot denna.
30 jan. 1943
45

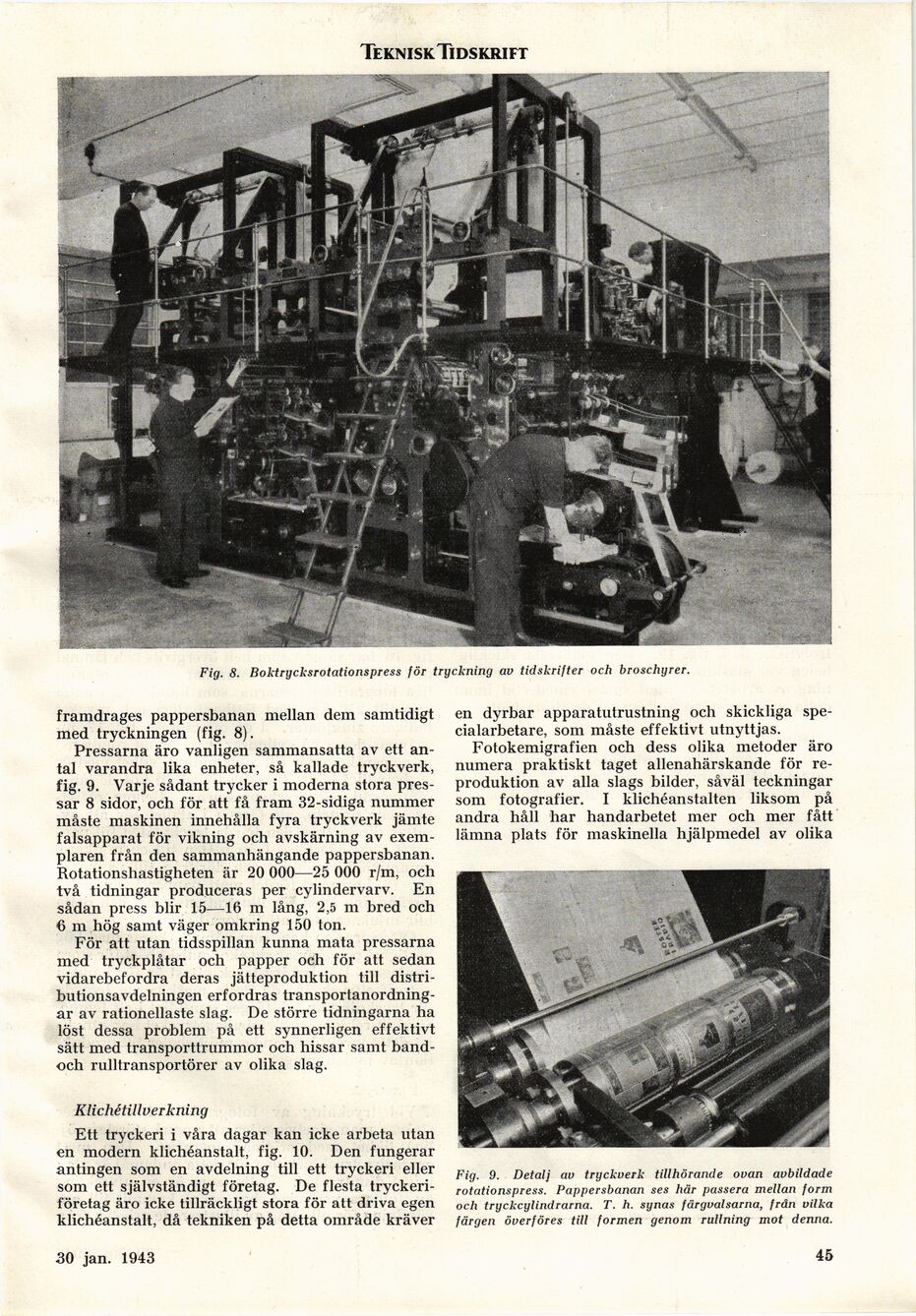

Fig. 8. Boktrycksrotationspress för tryckning av tidskrifter och broschyrer.
