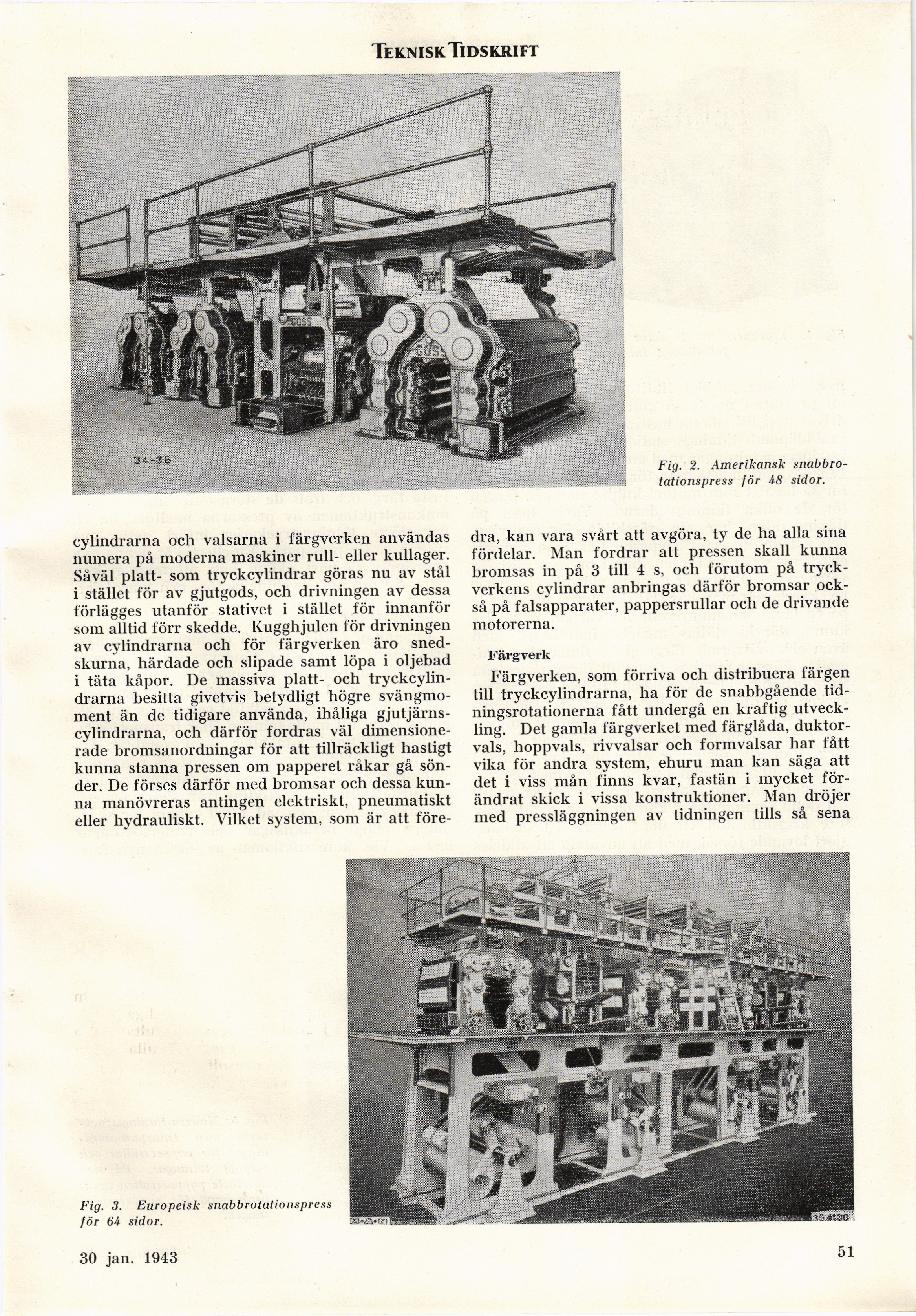

Teknisk Tidskri ft
cylindrarna och valsarna i färgverken användas
numera på moderna maskiner rull- eller kullager.
Såväl platt- som tryckcylindrar göras nu av stål
i stället för av gjutgods, och drivningen av dessa
förlägges utanför stativet i stället för innanför
som alltid förr skedde. Kugghjulen för drivningen
av cylindrarna och för färgverken äro
snedskurna, härdade och slipade samt löpa i oljebad
i täta kåpor. De massiva platt- och
tryckcylindrarna besitta givetvis betydligt högre
svängmo-ment än de tidigare använda, ihåliga
gjutjärnscylindrarna, och därför fordras väl
dimensionerade bromsanordningar för att tillräckligt hastigt
kunna stanna pressen om papperet råkar gå
sönder. De förses därför med bromsar och dessa
kunna manövreras antingen elektriskt, pneumatlskt
eller hydrauliskt. Vilket system, som är att före-
Fig. 2. Amerikansk
snabbro-tationspress för i8 sidor.
dra, kan vara svårt att avgöra, ty de ha alla sina
fördelar. Man fordrar att pressen skall kunna
bromsas in på 3 till 4 s, och förutom på
tryckverkens cylindrar anbringas därför bromsar
också på falsapparater, pappersrullar och de drivande
motorerna.
Färgverk
Färgverken, som förriva och distribuera färgen
till tryckcylindrarna, ha för de snabbgående
tidningsrotationerna fått undergå en kraftig
utveckling. Det gamla färgverket med färglåda,
duktor-vals, hoppvals, rivvalsar och formvalsar har fått
vika för andra system, ehuru man kan säga att
det i viss mån finns kvar, fastän i mycket
förändrat skick i vissa konstruktioner. Man dröjer
med pressläggningen av tidningen tills så sena
Fig. 3. Europeisk snabbrotationspress
för 64 sidor.
30 jan. 1943 63
