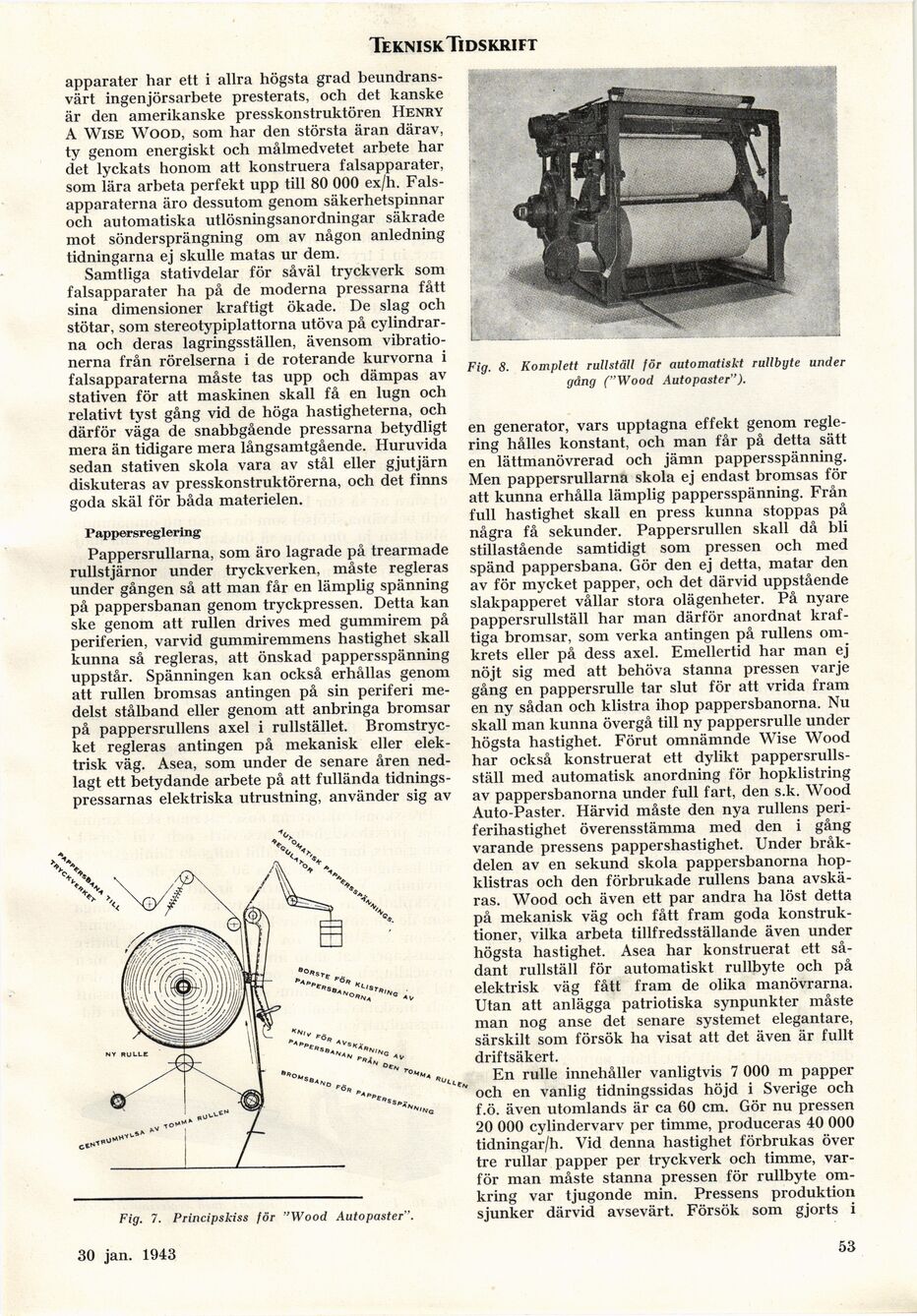

Teknisk Tidskri ft
apparater har ett i allra högsta grad
beundransvärt ingenjörsarbete presterats, och det kanske
är den amerikanske presskonstruktören Henry
A WxsE Wood, som har den största äran därav,
ty genom energiskt och målmedvetet arbete har
det lyckats honom att konstruera falsapparater,
som lära arbeta perfekt upp till 80 000 ex/h.
Falsapparaterna äro dessutom genom säkerhetspinnar
och automatiska utlösningsanordningar säkrade
mot söndersprängning om av någon anledning
tidningarna ej skulle matas ur dem.
Samtliga stativdelar för såväl tryckverk som
falsapparater ha på de moderna pressarna fått
sina dimensioner kraftigt ökade. De slag och
stötar, som stereotypiplattorna utöva på
cylindrarna och deras lagringsställen, ävensom
vibrationerna från rörelserna i de roterande kurvorna i
falsapparaterna måste tas upp och dämpas av
stativen för att maskinen skall få en lugn och
relativt tyst gång vid de höga hastigheterna, och
därför väga de snabbgående pressarna betydligt
mera än tidigare mera långsamtgående. Huruvida
sedan stativen skola vara av stål eller gjutjärn
diskuteras av presskonstruktörerna, och det finns
goda skäl för båda materielen.
Pappersreglering
Pappersrullarna, som äro lagrade på trearmade
rullstjärnor under tryckverken, måste regleras
under gången så att man får en lämplig spänning
på pappersbanan genom tryckpressen. Detta kan
ske genom att rullen drives med gummirem på
periferien, varvid gummiremmens hastighet skall
kunna så regleras, att önskad pappersspänning
uppstår. Spänningen kan också erhållas genom
att rullen bromsas antingen på sin periferi
medelst stålband eller genom att anbringa bromsar
på pappersrullens axel i rullstället.
Bromstrycket regleras antingen på mekanisk eller
elektrisk väg. Asea, som under de senare åren
nedlagt ett betydande arbete på att fullända
tidnings-pressarnas elektriska utrustning, använder sig av
Fig. 7. Principskiss för "Wood Autopaster".
Fig. 8. Komplett rullställ för automatiskt rullbyte under
gång ("Wood Autopaster").
en generator, vars upptagna effekt genom
reglering hålles konstant, och man får på detta sätt
en lättmanövrerad och jämn pappersspänning.
Men pappersrullarna skola ej endast bromsas för
att kunna erhålla lämplig pappersspänning. Från
full hastighet skall en press kunna stoppas på
några få sekunder. Pappersrullen skall då bli
stillastående samtidigt som pressen och med
spänd pappersbana. Gör den ej detta, matar den
av för mycket papper, och det därvid uppstående
slakpapperet vållar stora olägenheter. På nyare
pappersrullställ har man därför anordnat
kraftiga bromsar, som verka antingen på rullens
omkrets eller på dess axel. Emellertid har man ej
nöjt sig med att behöva stanna pressen varje
gång en pappersrulle tar slut för att vrida fram
en ny sådan och klistra ihop pappersbanorna. Nu
skall man kunna övergå till ny pappersrulle under
högsta hastighet. Förut omnämnde Wise Wood
har också konstruerat ett dylikt
pappersrulls-ställ med automatisk anordning för hopklistring
av pappersbanorna under full fart, den s.k. Wood
Auto-Paster. Härvid måste den nya rullens
periferihastighet överensstämma med den i gång
varande pressens pappershastighet. Under
bråkdelen av en sekund skola pappersbanorna
hopklistras och den förbrukade rullens bana
avskäras. Wood och även ett par andra ha löst detta
på mekanisk väg och fått fram goda
konstruktioner, vilka arbeta tillfredsställande även under
högsta hastighet. Asea har konstruerat ett
sådant rullställ för automatiskt rullbyte och på
elektrisk väg fått fram de olika manövrarna.
Utan att anlägga patriotiska synpunkter måste
man nog anse det senare systemet elegantare,
särskilt som försök ha visat att det även är fullt
driftsäkert.
En rulle innehåller vanligtvis 7 000 m papper
och en vanlig tidningssidas höjd i Sverige och
f.ö. även utomlands är ca 60 cm. Gör nu pressen
20 000 cylindervarv per timme, produceras 40 000
tidningar/h. Vid denna hastighet förbrukas över
tre rullar papper per tryckverk och timme,
varför man måste stanna pressen för rullbyte
omkring var tjugonde min. Pressens produktion
sjunker därvid avsevärt. Försök som gjorts i
30 jan. 1943
53
