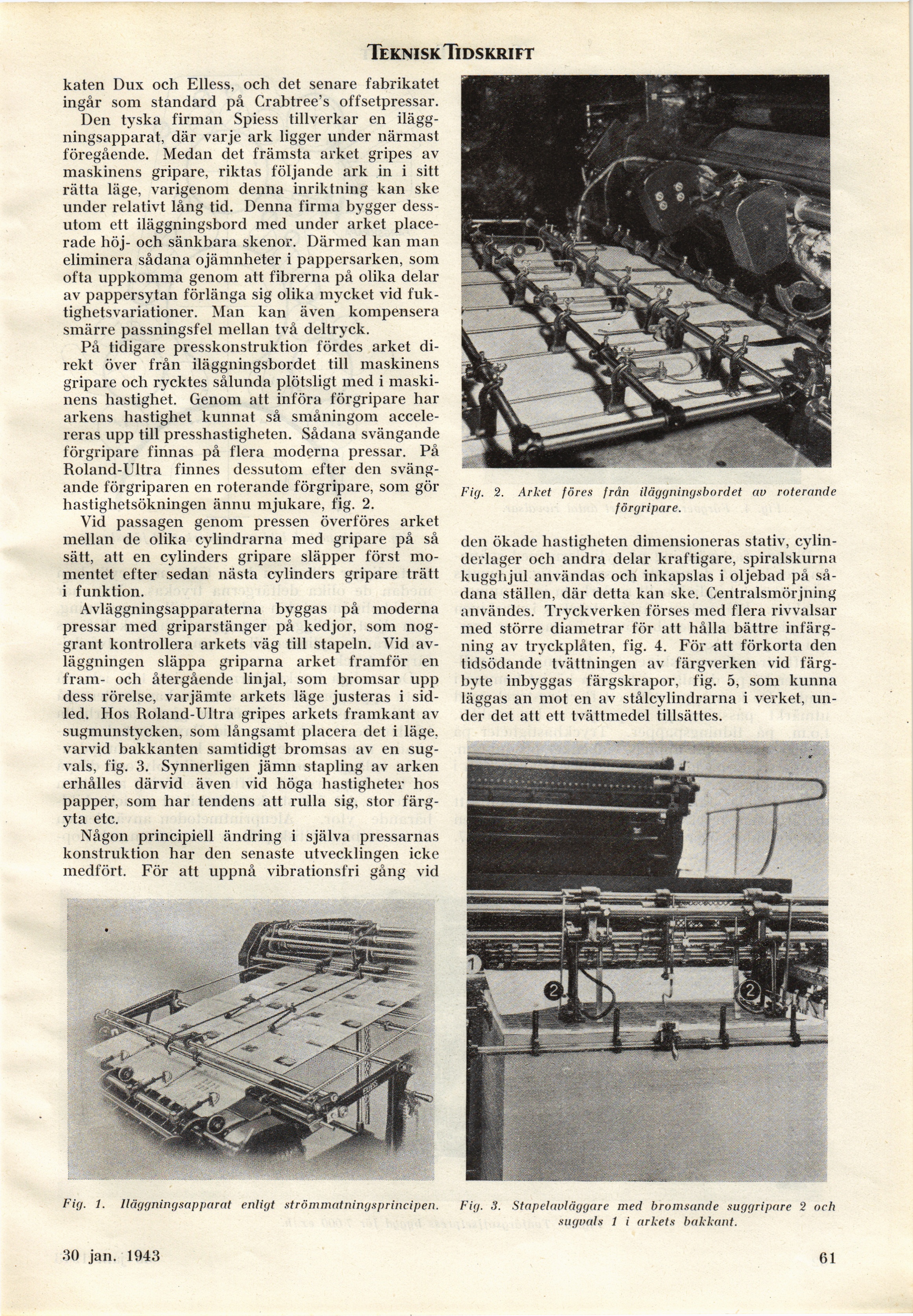

Teknisk Tidskri ft
katen Dux och Eliess, och det senare fabrikatet
ingår som standard på Crabtree’s offsetpressar.
Den tyska firman Spiess tillverkar en
ilägg-ningsapparat, där varje ark ligger under närmast
föregående. Medan det främsta arket gripes av
maskinens gripare, riktas följande ark in i sitt
rätta läge, varigenom denna inriktning kan ske
under relativt lång tid. Denna firma bygger
dessutom ett iläggningsbord med under arket
placerade höj- och sänkbara skenor. Därmed kan man
eliminera sådana ojämnheter i pappersarken, som
ofta uppkomma genom att fibrerna på olika delar
av pappersytan förlänga sig olika mycket vid
fuktighetsvariationer. Man kan även kompensera
smärre passningsfel mellan två deltryck.
På tidigare presskonstruktion fördes arket
direkt över från iläggningsbordet till maskinens
gripare och rycktes sålunda plötsligt med i
maskinens hastighet. Genom att införa förgripare har
arkens hastighet kunnat så småningom
accelereras upp till presshastigheten. Sådana svängande
förgripare finnas på flera moderna pressar. På
Roland-Ultra finnes dessutom efter den
svängande förgriparen en roterande förgripare, som gör
hastighetsökningen ännu mjukare, fig. 2.
Vid passagen genom pressen överföres arket
mellan de olika cylindrarna med gripare på så
sätt, att en cylinders gripare släpper först
momentet efter sedan nästa cylinders gripare trätt
i funktion.
Avläggningsapparaterna byggas på moderna
pressar med griparstänger på kedjor, som
noggrant kontrollera arkets väg till stapeln. Vid
av-läggningen släppa griparna arket framför en
fram- och återgående linjal, som bromsar upp
dess rörelse, varjämte arkets läge justeras i
sidled. Hos Roland-Ultra gripes arkets framkant av
sugmunstycken, som långsamt placera det i läge.
varvid bakkanten samtidigt bromsas av en
sug-vals, fig. 3. Synnerligen jämn stapling av arken
erhålles därvid även vid höga hastigheter hos
papper, som har tendens att rulla sig, stor
färgyta etc.
Någon principiell ändring i själva pressarnas
konstruktion har den senaste utvecklingen icke
medfört. För att uppnå vibrationsfri gång vid
Fig. 2. Arket föres från iläggningsbordet av roterande
förgripare.
den ökade hastigheten dimensioneras stativ,
cylinderlager och andra delar kraftigare, spiralskurna
kugghjul användas och inkapslas i oljebad på
sådana ställen, där detta kan ske. Centralsmörjning
användes. Tryckverken förses med flera rivvalsar
med större diametrar för att hålla bättre
infärgning av tryckplåten, fig. 4. För att förkorta den
tidsödande tvättningen av färgverken vid
färgbyte inbyggas färgskrapor, fig. 5, som kunna
läggas an mot en av stålcylindrarna i verket,
under det att ett tvättmedel tillsättes.
Fig. 1. lläggningsapparat enligt strömmatningsprincipen. Fig. 3. Stapelavläggare med bromsande suggripare 2 och
sugvals 1 i arkets bakkant.
30 jan. 1943
61
