TekniskTidskrift
icke här rör sig om statisk elektricitet bildad vid
uppvirvling av dammet.
3) vissa sprängämnen, särskilt
initialtändare,
nitroeellulosa och
röks vagt krut;
4) vissa andra fasta ämnen, såsom
bomull och celluloid.
Den relativa luftfuktighetens
inverkan pä den elektrostatiska uppladdningen
Man har funnit, att de eldsvådor och explosioner,
som förorsakats av statisk elektricitet, oftast
uppstått vintertid, då luftfuktigheten inomhus är låg.
Om exempelvis utomhusluft vid nollgradig
temperatur och 50 % relativ fuktighet införes i en
arbetslokal, så att lufttemperaturen höjes till 20°C, och
ingen ytterligare fuktighet tillsättes, blir
inomhus-luftens relativa fuktighet endast 13 %. För att
erhålla den ursprungliga relativa fuktigheten av 50 %
skulle det i ett rum av exempelvis 30 m2 golvyta och
4 m höjd erfordras en vattentillsats av icke mindre
än 25 1.
Den genomsnittliga relativa fuktigheten inomhus
under vintermånaderna december, januari, februari
och mars är omkring 30 %. Den låga fuktighetshalten
gör, att risken för att statisk elektricitet bildas och
ackumuleras under denna tidsperiod avsevärt ökas
(fig. 2). Redan vid en relativ fuktighet över 50 %
bli de flesta föremål överdragna med en tunn hinna
av vatten, som i hög grad nedsätter det elektriska
motståndet, varigenom statiska laddningar mer eller
mindre snabbt avledas.
Vid försök utförda av United States Bureau of
Standards år 1915 visade det sig, att
ledningsförmågan hos ytskiktet på en glasskiva vid 70 %
relativ fuktighet var ca en million gånger större, vid
50 % ca tusen gånger större och vid 40 % ca
100 gånger större än vid 20 % relativ fuktighet.
Konstgjord befuktning av brandfarliga lokaler är
därför ett av de verksammaste medlen för att
bekämpa olyckor genom statisk elektricitet (jfr
förebyggande åtgärder). Inom många industrier
förekomma dock ugnar, torkar och liknande
anordningar, invid vilka den relativa fuktigheten trots
konstgjord befuktning är mycket låg. Som exempel
på sådana anläggningar, där även explosiva
gasblandningar ofta förekomma, kan nämnas lackerugnar.
För ett tiotal år sedan uppstod i en gummifabrik
ej mindre än 122 eldsvådor inom loppet av tre år.
Statisk elektricitet förmodades vara orsaken till
eldsvådorna, och under den senare delen av
treårsperioden utfördes mätningar av fuktighetshalten,
varvid man fann, att endast en av ca 100 eldsvådor
inträffade vid en fuktighetshalt över 37 %. Sedan
dess släpper man ut ånga i lokalen vid varje
tillfälle relativa fuktigheten sjunker under 40 % och
håller i allmänhet en fuktighetshalt av omkring
45 %. Man har sedan dess endast haft några enstaka
eldsvådor förorsakade av statisk elektricitet.
Vid utförda uppladdningsförsök med människor
erhöllos följande värden på spänningen vid olika
värden på relativa fuktigheten,
Relativ fuktighet.. 29 % 50 % 70 % 77 %
Spänning i voit____ 800— 500— 50— 0—
över 1000 1 000 200 spår av

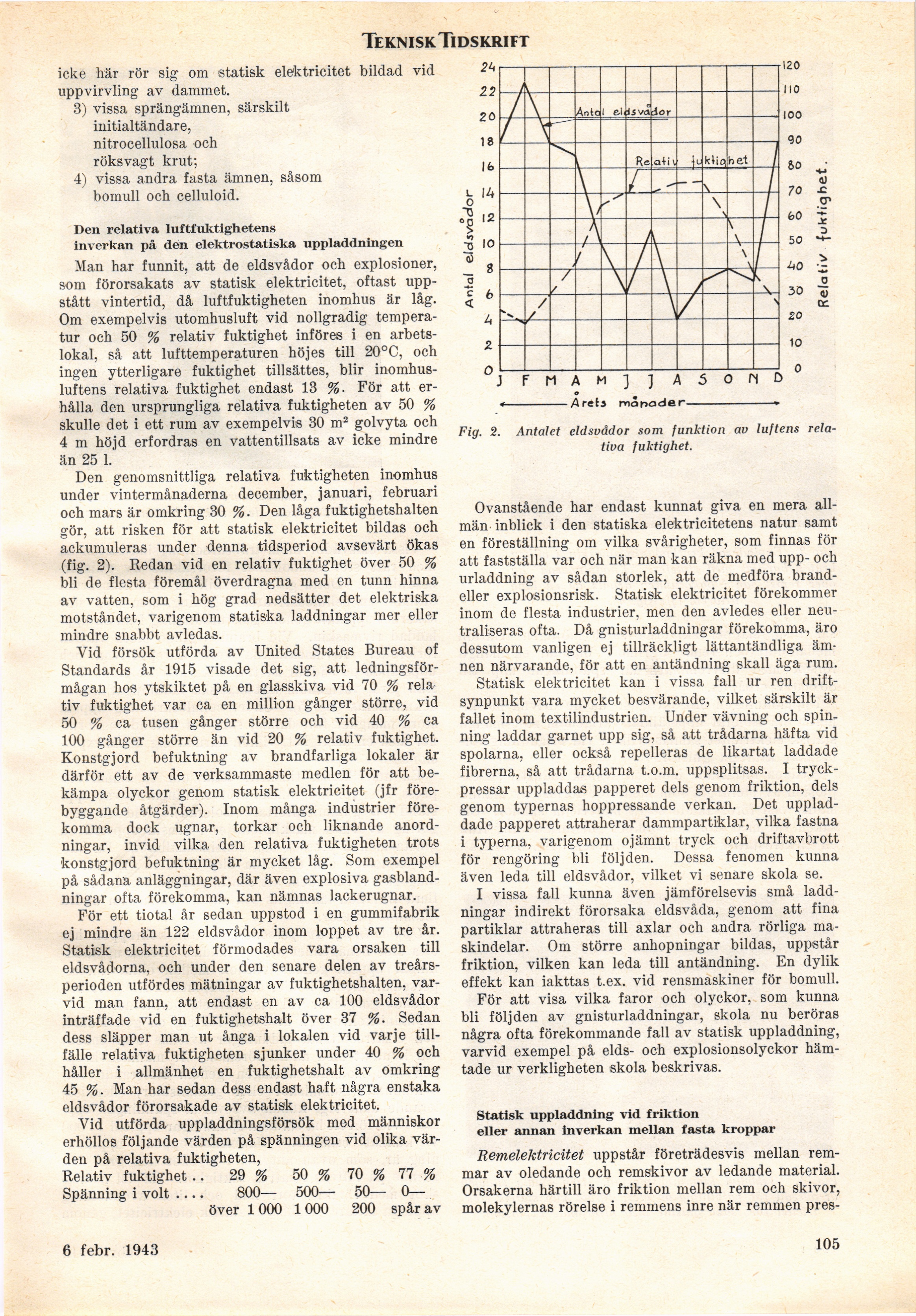

Fig. 2. Antalet eldsvådor som funktion av luftens
relativa fuktighet.
Ovanstående har endast kunnat giva en mera
allmän inblick i den statiska elektricitetens natur samt
en föreställning om vilka svårigheter, som finnas för
att fastställa var och när man kan räkna med upp- och
urladdning av sådan storlek, att de medföra
brand-eller explosionsrisk. Statisk elektricitet förekommer
inom de flesta industrier, men den avledes eller
neutraliseras ofta. Då gnisturladdningar förekomma, äro
dessutom vanligen ej tillräckligt lättantändliga
ämnen närvarande, för att en antändning skall äga rum.
Statisk elektricitet kan i vissa fall ur ren
driftsynpunkt vara mycket besvärande, vilket särskilt är
fallet inom textilindustrien. Under vävning och
spinning laddar garnet upp sig, så att trådarna häfta vid
spolarna, eller också repelleras de likartat laddade
fibrerna, så att trådarna t.o.m. uppsplitsas. I
tryck-pressar uppladdas papperet dels genom friktion, dels
genom typernas hoppressande verkan. Det
uppladdade papperet attraherar dammpartiklar, vilka fastna
i typerna, varigenom ojämnt tryck och driftavbrott
för rengöring bli följden. Dessa fenomen kunna
även leda till eldsvådor, vilket vi senare skola se.
I vissa fall kunna även jämförelsevis små
laddningar indirekt förorsaka eldsvåda, genom att fina
partiklar attraheras till axlar och andra rörliga
maskindelar. Om större anhopningar bildas, uppstår
friktion, vilken kan leda till antändning. En dylik
effekt kan iakttas t.ex. vid rensmaskiner för bomull.
För att visa vilka faror och olyckor, som kunna
bli följden av gnisturladdningar, skola nu beröras
några ofta förekommande fall av statisk uppladdning,
varvid exempel på elds- och explosionsolyckor
hämtade ur verkligheten skola beskrivas.
Statisk uppladdning vid friktion
eller annan inverkan mellan fasta kroppar
Remelektricitet uppstår företrädesvis mellan
remmar av oledande och remskivor av ledande material.
Orsakerna härtill äro friktion mellan rem och skivor,
molekylernas rörelse i remmens inre när remmen pres-
6 febr. 1943
105
