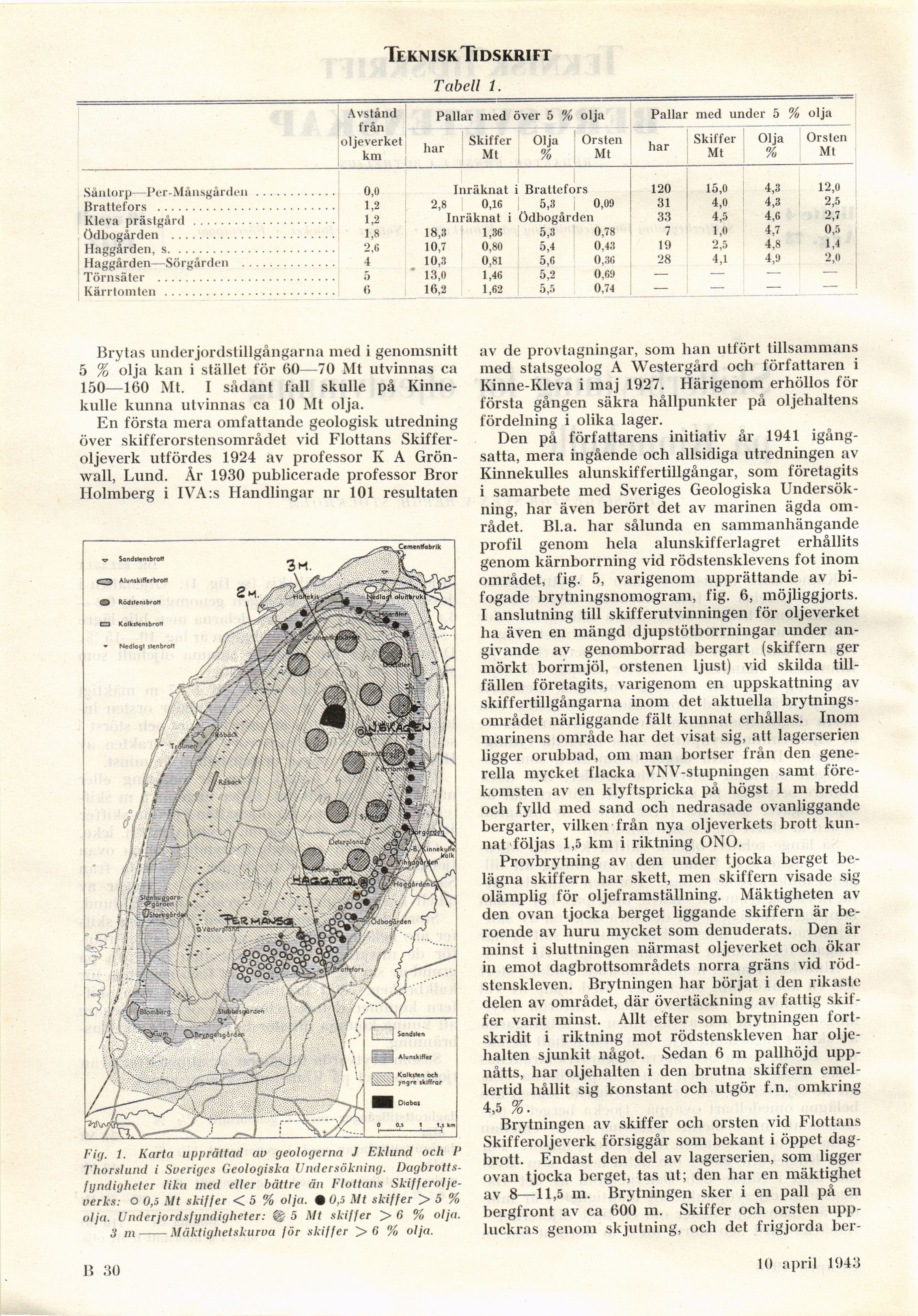

Teknisk Tidskrift
Tabell 1.
Avstånd från oljeverket km Pallar med över 5 % olja Pallar med under 5 % olja
har Skiffer Mt Olja % Örsten Mt har Skiffer Mt Olja % Örsten Mt
Såntorp—Per-Månsgården............ 0,0 Inräknat i Brattefors 120 15,0 4,3 12,0
Brattefors .......................... 1,2 2,8 0,16 5,3 0,09 31 4,0 4,3 2,5
Kleva prästgård ..................... 1,2 Inräknat i ödbogården 33 4,5 4,6 2,7
Ödbogården ........................ 1,8 18,3 1,36 5,3 0,78 7 1,0 4,7 0,5
Haggården, s........................ 2,6 10,7 0,80 5,4 0,43 19 2,5 4,8 1,4
Haggården—Solgården .............. •1 10,3 0,81 5,6 0,36 28 4,1 4,9 2,0
Törnsäter .......................... 5 13,0 1,46 5,2 0,6’J — — — —
Kärrtomten ......................... (i 16,2 1,62 5,5 0,74 — — — — 1
Brytas underjordstillgångarna med i genomsnitt
5 % olja kan i stället för 60—70 Mt utvinnas ca
150—160 Mt. I sådant fall skulle på
Kinnekulle kunna utvinnas ca 10 Mt olja.
En första mera omfattande geologisk utredning
över skifferorstensområdet vid Flottans
Skiffer-oljeverk utfördes 1924 av professor K A
Grönwall, Lund. År 1930 publicerade professor Bror
Holmberg i IVA:s Handlingar nr 101 resultaten
Fig. 1. Karta upprättad av geologerna J Eklund och I’
Thorslund i Sveriges Geologiska Undersökning.
Dagbrotts-fyndigheter lika med eller bättre än Flottans
Skifferolje-verks: o 0,5 Mt skiffer <5 % olja. • 0,5 Mt skiffer > 5 %
olja. Underjordsfyndigheter: fg- 5 Mt skiffer > 6 % olja.
3 in-Mäktighetskurva för skiffer >6 % olja.
av de provtagningar, som han utfört tillsammans
med statsgeolog A Westergård och författaren i
Kinne-Kleva i maj 1927. Härigenom erhöllos för
första gången säkra hållpunkter på oljehaltens
fördelning i olika lager.
Den på författarens initiativ år 1941
igångsatta, mera ingående och allsidiga utredningen av
Kinnekulles alunskiffertillgångar, som företagits
i samarbete med Sveriges Geologiska
Undersökning, har även berört det av marinen ägda
området. Bl.a. har sålunda en sammanhängande
profil genom hela alunskifferlagret erhållits
genom kärnborrning vid rödstensklevens fot inom
området, lig. 5, varigenom upprättande av
bifogade brytningsnomogram, fig. 6, möjliggjorts.
I anslutning till skifferutvinningen för oljeverket
ha även en mängd djupstötborrningar under
angivande av genomborrad bergart (skiffern ger
mörkt borrmjöl, orstenen ljust) vid skilda
tillfällen företagits, varigenom en uppskattning av
skiffertillgångarna inom det aktuella
brytningsområdet närliggande fält kunnat erhållas. Inom
marinens område har det visat sig, att lagerserien
ligger orubbad, om man bortser från den
generella mycket flacka VNV-stupningen samt
förekomsten av en klyftspricka på högst 1 m bredd
och fylld med sand och nedrasade ovanliggande
bergarter, vilken från nya oljeverkets brott
kunnat följas 1,5 km i riktning ONO.
Provbrytning av den under tjocka berget
belägna skiffern har skett, men skiffern visade sig
olämplig för oljeframställning. Mäktigheten av
den ovan tjocka berget liggande skiffern är
beroende av huru mycket som denuderats. Den är
minst i sluttningen närmast oljeverket och ökar
in emot dagbrottsområdets norra gräns vid
röd-stenskleven. Brytningen har börjat i den likaste
delen av området, där övertäckning av fattig
skiffer varit minst. Allt efter som brytningen
fortskridit i riktning mot rödstenskleven har
oljehalten sjunkit något. Sedan 6 m pallhöjd
uppnåtts, har oljehalten i den brutna skiffern
emellertid hållit sig konstant och utgör f.n. omkring
4,5 %.
Brytningen av skiffer och örsten vid Flottans
Skifferoljeverk försiggår som bekant i öppet
dagbrott. Endast den del av lagerserien, som ligger
ovan tjocka berget, tas ut; den har en mäktighet
av 8—11,5 m. Brytningen sker i en pall på en
bergfront av ca 600 m. Skiffer och örsten
uppluckras genom skjutning, och det frigjorda ber-
^ Sandstensbrott
G® Alunskifferbrott
© Rödstensbroti
E3 Kalkstensbrott
Nedlagt stenbrott
] Kalksten och
] yngre skiffrar
B 30
11 dec. 1943
