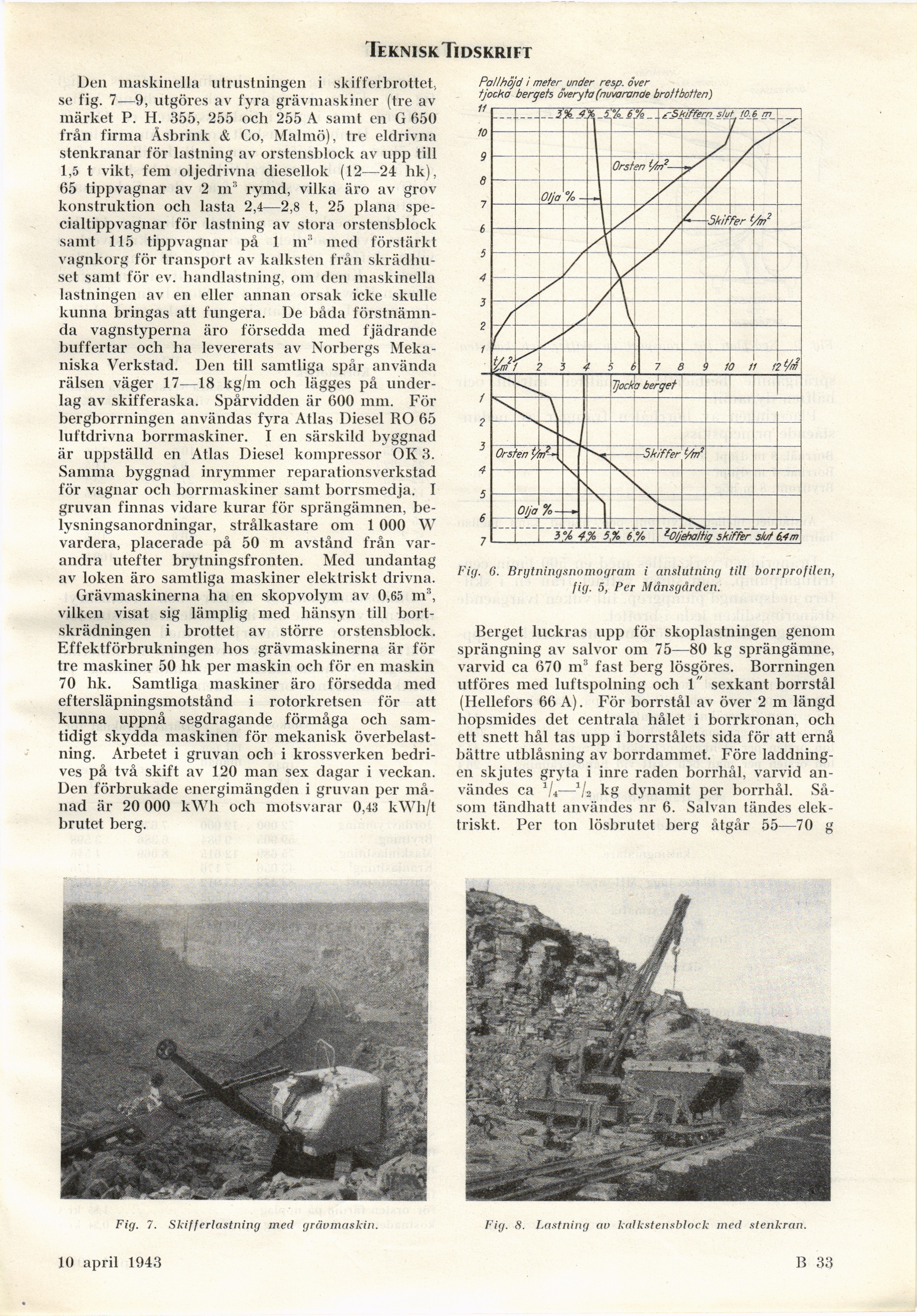

TekniskTidskrift
Den maskinella utrustningen i skifferbrottet,
se fig. 7—9, utgöres av fyra grävmaskiner (tre av
märket P. H. 355, 255 och 255 A samt en G 650
från firma Åsbrink & Co, Malmö), tre eldrivna
stenkranar för lastning av orstensblock av upp till
1,5 t vikt, fem oljedrivna diesellok (12—24 hk),
65 tippvagnar av 2 m" rymd, vilka äro av grov
konstruktion och lasta 2,4—2,8 t, 25 plana
spe-cialtippvagnar för lastning av stora orstensblock
samt 115 tippvagnar på 1 ni3 med förstärkt
vagnkorg för transport av kalksten från
skrädhuset samt för ev. handlastning, om den maskinella
lastningen av en eller annan orsak icke skulle
kunna bringas att fungera. De båda
förstnämnda vagnstyperna äro försedda med fjädrande
buffertar och ha levererats av Norbergs
Mekaniska Verkstad. Den till samtliga spår använda
rälsen väger 17—18 kg/m och lägges på
underlag av skifferaska. Spårvidden är 600 mm. För
bergborrningen användas fyra Atlas Diesel RO 65
luftdrivna borrmaskiner. I en särskild byggnad
är uppställd en Atlas Diesel kompressor OK 3.
Samma byggnad inrymmer reparationsverkstad
för vagnar och borrmaskiner samt borrsmedja. I
gruvan finnas vidare kurar för sprängämnen,
belysningsanordningar, strålkastare om 1 000 W
vardera, placerade på 50 m avstånd från
varandra utefter brytningsfronten. Med undantag
av loken äro samtliga maskiner elektriskt drivna.
Grävmaskinerna ha en skopvolym av 0,65 m3,
vilken visat sig lämplig med hänsyn till
bort-skrädningen i brottet av större orstensblock.
Effektförbrukningen hos grävmaskinerna är för
tre maskiner 50 hk per maskin och för en maskin
70 hk. Samtliga maskiner äro försedda med
eftersläpningsmotstånd i rotorkretsen för att
kunna uppnå segdragande förmåga och
samtidigt skydda maskinen för mekanisk
överbelastning. Arbetet i gruvan ocli i krossverken
bedrives på två skift av 120 man sex dagar i veckan.
Den förbrukade energimängden i gruvan per
månad är 20 000 kWh och motsvarar 0,43 kWh/t
brutet berg.
Fig. 7. Skifferlastning med grävmaskin.
Pall höjd i meter under resp. över
tjocka bergets överyta (nuvarande brott botten)
Fig. 6. Brytningsnomogram i anslutning till borrprofilen,
fig. 5, Per Mänsgården.
Berget luckras upp för skoplastningen genom
sprängning av salvor om 75—80 kg sprängämne,
varvid ca 670 m3 fast berg lösgöres. Borrningen
utföres med luftspolning och 1 sexkant borrstål
(Hellefors 66 A). För borrstål av över 2 m längd
hopsmides det centrala hålet i borrkronan, och
ett snett hål tas upp i borrstålets sida för att ernå
bättre utblåsning av borrdammet. Före
laddningen skjutes gryta i inre raden borrhål, varvid
användes ca 1li—1/2 kg dynamit per borrhål.
Såsom tändhatt användes nr 6. Salvan tändes
elektriskt. Per ton lösbrutet berg åtgår 55—70 g
Fig. 8. Lastning av kalkstensblock med stenkran.
10 april 1943
B 33
