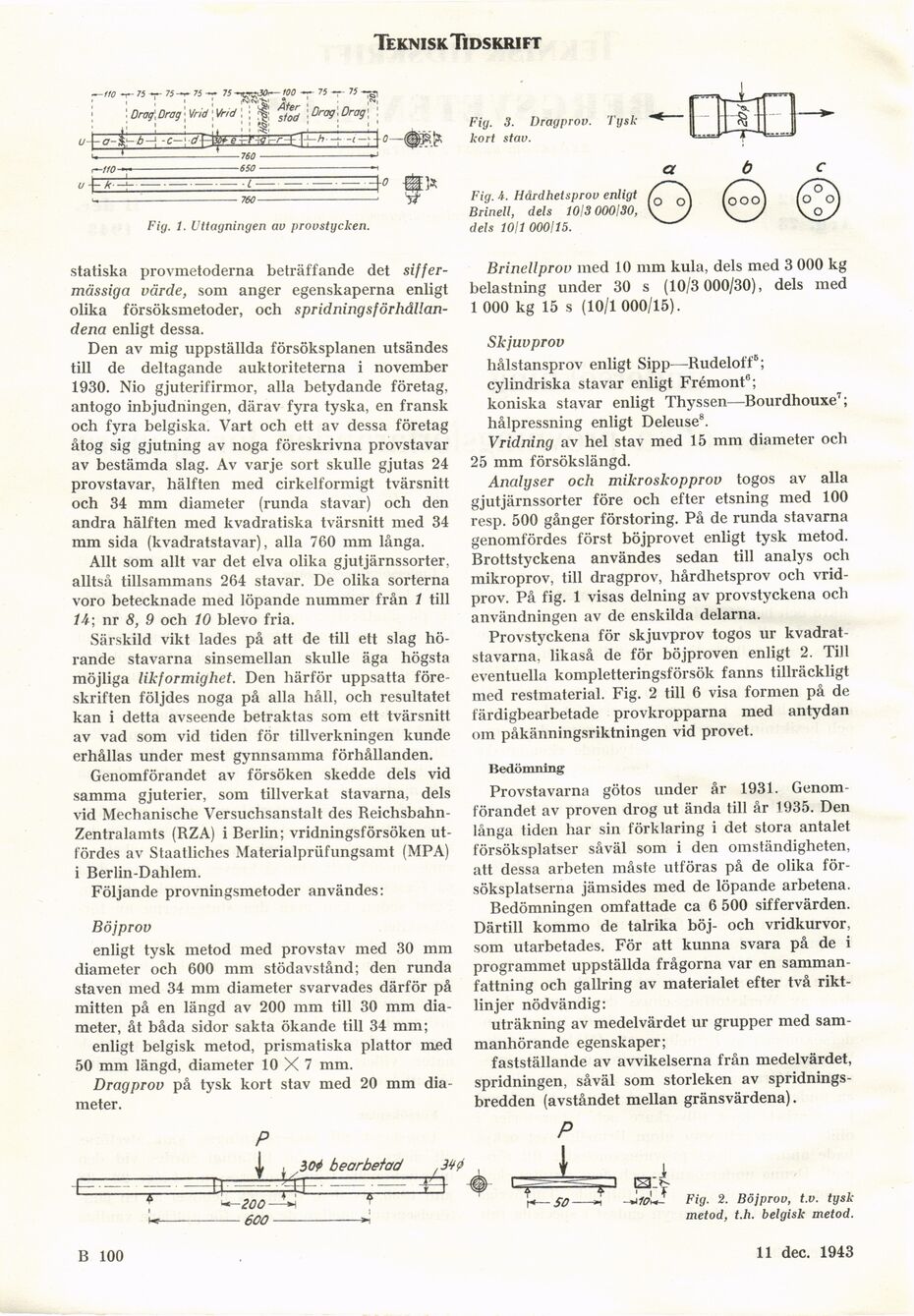

Teknisk Tidskrift
Fig. 1. Uttagningen av provstycken.
Fig. 3. Dragprov. Tysk
kort stav.
Fig. i. Hårdhetsprov enligt
Brinell, dels 1013 000130,.
dels 1011 000115.
statiska provmetoderna beträffande det
siffermässiga värde, som anger egenskaperna enligt
olika försöksmetoder, och
spridningsförhållandena enligt dessa.
Den av mig uppställda försöksplanen utsändes
till de deltagande auktoriteterna i november
1930. Nio gjuterifirmor, alla betydande företag,
antogo inbjudningen, därav fyra tyska, en fransk
och fyra belgiska. Vart och ett av dessa företag
åtog sig gjutning av noga föreskrivna provstavar
av bestämda slag. Av varje sort skulle gjutas 24
provstavar, hälften med cirkelformigt tvärsnitt
och 34 mm diameter (runda stavar) och den
andra hälften med kvadratiska tvärsnitt med 34
mm sida (kvadratstavar), alla 760 mm långa.
Allt som allt var det elva olika gjutjärnssorter,
alltså tillsammans 264 stavar. De olika sorterna
voro betecknade med löpande nummer från 1 till
14; nr 8, 9 och 10 blevo fria.
Särskild vikt lades på att de till ett slag
hörande stavarna sinsemellan skulle äga högsta
möjliga likformighet. Den härför uppsatta
föreskriften följdes noga på alla håll, och resultatet
kan i detta avseende betraktas som ett tvärsnitt
av vad som vid tiden för tillverkningen kunde
erhållas under mest gynnsamma förhållanden.
Genomförandet av försöken skedde dels vid
samma gjuterier, som tillverkat stavarna, dels
vid Mechanische Versuchsanstalt des
Reichsbahn-Zentralamts (RZA) i Berlin; vridningsförsöken
utfördes av Staatliches Materialprüfungsamt (MPA)
i Berlin-Dahlem.
Följande provningsmetoder användes:
Böj prov
enligt tysk metod med provstav med 30 mm
diameter och 600 mm stödavstånd; den runda
staven med 34 mm diameter svarvades därför på
mitten på en längd av 200 mm till 30 mm
diameter, åt båda sidor sakta ökande till 34 mm;
enligt belgisk metod, prismatiska plattor med
50 mm längd, diameter 10 X 7 mm.
Dragprov på tysk kort stav med 20 mm
diameter.
Brinellprov med 10 mm kula, dels med 3 000 kg
belastning under 30 s (10/3 000/30), dels med
1 000 kg 15 s (10/1 000/15).
Skjuvprov
hålstansprov enligt Sipp—Rudeloff6;
cylindriska stavar enligt Frémont";
koniska stavar enligt Thyssen—Bourdhouxe7;
hålpressning enligt Deleuse8.
Vridning av hel stav med 15 mm diameter och
25 mm försökslängd.
Analyser och mikroskopprov togos av alla
gjutjärnssorter före och efter etsning med 100
resp. 500 gånger förstoring. På de runda stavarna
genomfördes först böjprovet enligt tysk metod.
Brottstyckena användes sedan till analys och
mikroprov, till dragprov, hårdhetsprov och
vridprov. På fig. 1 visas delning av provstyckena och
användningen av de enskilda delarna.
Provstyckena för skjuvprov togos ur
kvadratstavarna, likaså de för böjproven enligt 2. Till
eventuella kompletteringsförsök fanns tillräckligt
med restmaterial. Fig. 2 till 6 visa formen på de
färdigbearbetade provkropparna med antydan
om påkänningsriktningen vid provet.
Bedömning
Provstavarna götos under år 1931.
Genomförandet av proven drog ut ända till år 1935. Den
långa tiden har sin förklaring i det stora antalet
försöksplatser såväl som i den omständigheten,
att dessa arbeten måste utföras på de olika
försöksplatserna jämsides med de löpande arbetena.
Bedömningen omfattade ca 6 500 siffervärden.
Därtill kommo de talrika böj- och vridkurvor,
som utarbetades. För att kunna svara på de i
programmet uppställda frågorna var en
sammanfattning och gallring av materialet efter två
riktlinjer nödvändig:
uträkning av medelvärdet ur grupper med
sammanhörande egenskaper;
fastställande av avvikelserna från medelvärdet,
spridningen, såväl som storleken av
spridningsbredden (avståndet mellan gränsvärdena).
Fig. 2. Böjprov, t.v. tysk
metod, t.h. belgisk metod.
B 100
11 dec. 1943
