8 januari 19 A A
29

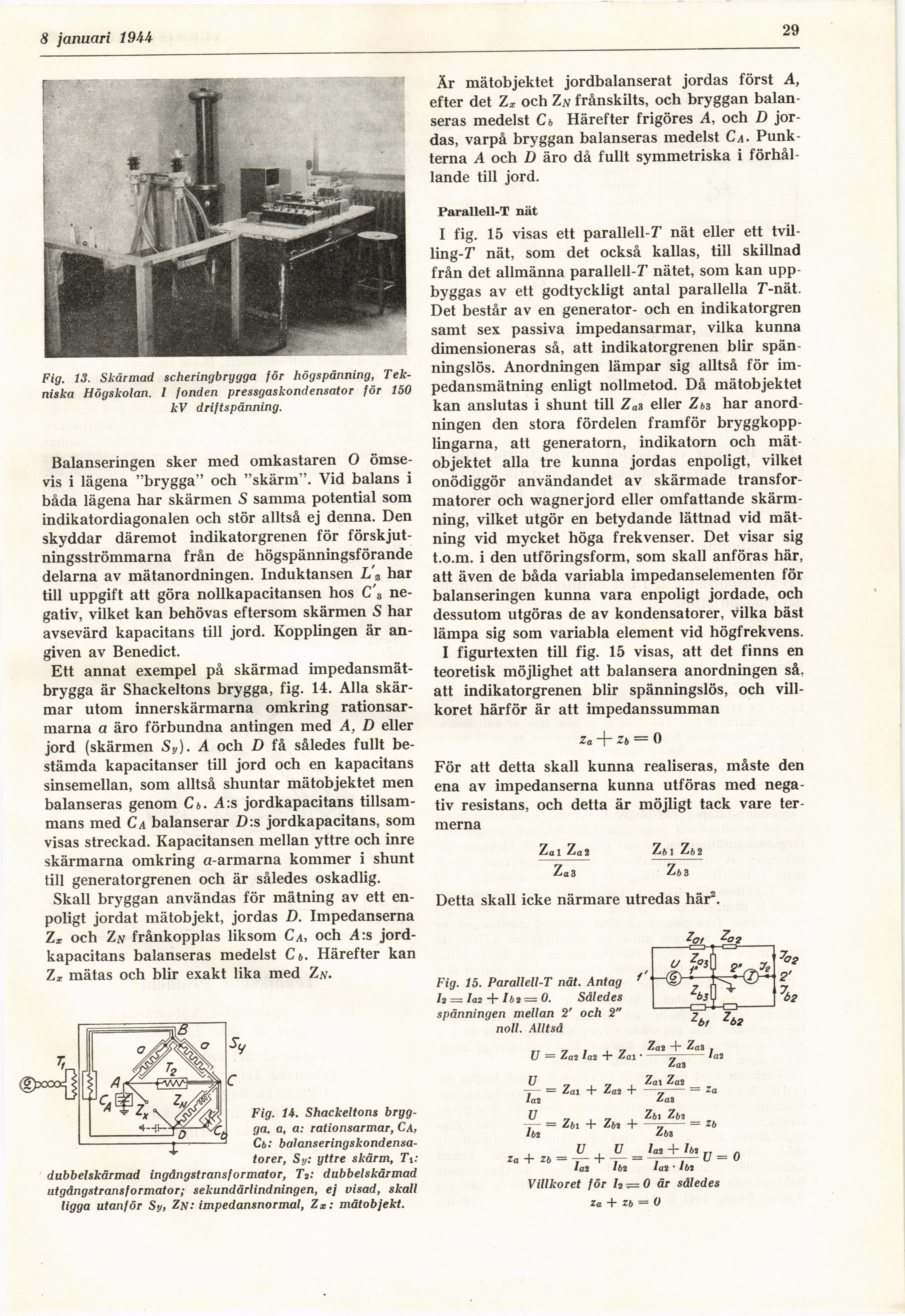

Fig. 13. Skärmad scheringbrygga för högspänning,
Tekniska Högskolan. I fonden pressgaskondensator för 150
kV driftspänning.
Balanseringen sker med omkastaren O
ömsevis i lägena "brygga" och "skärm". Vid balans i
båda lägena har skärmen S samma potential som
indikatordiagonalen och stör alltså ej denna. Den
skyddar däremot indikatorgrenen för
förskjutningsströmmarna från de högspänningsförande
delarna av mätanordningen. Induktansen L’s har
till uppgift att göra nollkapacitansen hos C’3
negativ, vilket kan behövas eftersom skärmen 5 har
avsevärd kapacitans till jord. Kopplingen är
angiven av Benedict.
Ett annat exempel på skärmad
impedansmät-brygga är Shackeltons brygga, fig. 14. Alla
skärmar utom innerskärmarna omkring
rationsar-marna a äro förbundna antingen med A, D eller
jord (skärmen Sy). A och D få således fullt
bestämda kapacitanser till jord och en kapacitans
sinsemellan, som alltså shuntar mätobjektet men
balanseras genom Cb. A: s jordkapacitans
tillsammans med Ca balanserar D:s jordkapacitans, som
visas streckad. Kapacitansen mellan yttre och inre
skärmarna omkring a-armarna kommer i shunt
till generatorgrenen och är således oskadlig.
Skall bryggan användas för mätning av ett
en-poligt jordat mätobjekt, jordas D. Impedanserna
Zx och Zn frånkopplas liksom Ca, och A:s
jordkapacitans balanseras medelst C b. Härefter kan
Zx mätas och blir exakt lika med Zat.
Är mätobjektet jordbalanserat jordas först A,
efter det Zx och Zn frånskilts, och bryggan
balanseras medelst Cb Härefter frigöres A, och D
jordas, varpå bryggan balanseras medelst Ca.
Punkterna A och D äro då fullt symmetriska i
förhållande till jord.
Parallell-T nät
I fig. 15 visas ett parallell-T nät eller ett
tvil-ling-T1 nät, som det också kallas, till skillnad
från det allmänna parallell-T nätet, som kan
uppbyggas av ett godtyckligt antal parallella r-nät.
Det består av en generator- och en indikatorgren
samt sex passiva impedansarmar, vilka kunna
dimensioneras så, att indikatorgrenen blir spän
ningslös. Anordningen lämpar sig alltså för
impedansmätning enligt nollmetod. Då mätobjektet
kan anslutas i shunt till Za3 eller Zb* har
anordningen den stora fördelen framför
bryggkopplingarna, att generatorn, indikatorn och
mätobjektet alla tre kunna jordas enpoligt, vilket
onödiggör användandet av skärmade
transformatorer och wagnerjord eller omfattande
skärmning, vilket utgör en betydande lättnad vid
mätning vid mycket höga frekvenser. Det visar sig
t.o.m. i den utföringsform, som skall anföras här,
att även de båda variabla impedanselementen för
balanseringen kunna vara enpoligt jordade, och
dessutom utgöras de av kondensatorer, vilka bäst
lämpa sig som variabla element vid högfrekvens.
I figurtexten till fig. 15 visas, att det finns en
teoretisk möjlighet att balansera anordningen så.
att indikatorgrenen blir spänningslös, och
villkoret härför är att impedanssumman
Za + Zb = 0
För att detta skall kunna realiseras, måste den
ena av impedanserna kunna utföras med
negativ resistans, och detta är möjligt tack vare
termerna
Za 1 Za 2
Za3
Z 61 Z&2
’b 3
Detta skall icke närmare utredas här2.
Fig. 15. Parallell-T nät. Antag
h = Ia2 + / 6 2 = 0. Således
spänningen mellan 2’ och 2"
noll. Alltså
U = Z02 Ia.2 + Zal •–la2
Zas
j = Zal + Za2 + —„-= Za
ia2 ^a8
U 7 7 Zb\ Zbi
-t— = Zbi 4- Zbt + —„-= Zb
lb2 6b3
U U la2 + Ib*TT n
Za + Zb = -=— + -7- = -7-:— U — 0
la2 lb2 <a2 • Ibi
Villkoret för /2 5= 0 är således
Za + Zb = o
Fig. H. Shackeltons
brygga. a, a: rationsarmar, C a,
Cb:
balanseringskondensatorer, Sy: yttre skärm, Ti:
dubbelskärmad ingångstransformator, T 2: dubb el skärmad
utgångstransformator; sekundärlindningen, ej visad, skall
ligga utanför Sy, Zn: impedansnormal, Zx: mätobjekt.
