12 februari 19U
163
6ca-/

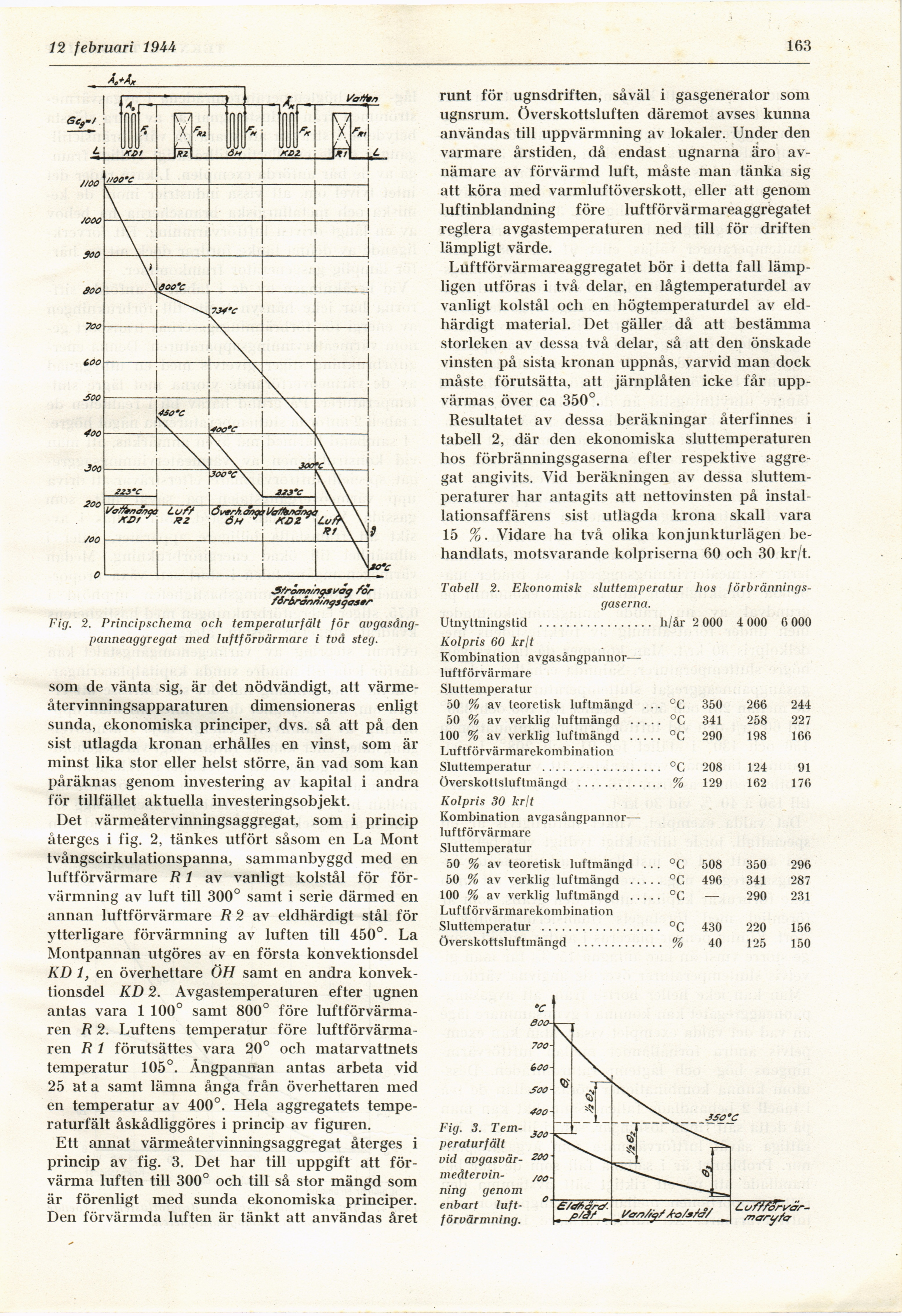

Fig. 2. Principschema och temperaturfält för
avgasång-panneaggregat med luftförvärmare i tvä steg.
som de vänta sig, är det nödvändigt, att
värme-återvinningsapparaturen dimensioneras enligt
sunda, ekonomiska principer, dvs. så att på den
sist utlagda kronan erhålles en vinst, som är
minst lika stor eller helst större, än vad som kan
påräknas genom investering av kapital i andra
för tillfället aktuella investeringsobjekt.
Det värmeåtervinningsaggregat, som i princip
återges i fig. 2, tänkes utfört såsom en La Mont
tvångscirkulationspanna, sammanbyggd med en
luftförvärmare R1 av vanligt kolstål för
förvärmning av luft till 300° samt i serie därmed en
annan luftförvärmare R 2 av eldhärdigt stål för
ytterligare förvärmning av luften till 450°. La
Montpannan utgöres av en första konvektionsdel
KD 1, en överhettare ÖH samt en andra
konvektionsdel KD 2. Avgastemperaturen efter ugnen
antas vara 1 100° samt 800° före
luftförvärmaren R 2. Luftens temperatur före
luftförvärmaren R 1 förutsättes vara 20° och matarvattnets
temperatur 105°. Ångpannan antas arbeta vid
25 at a samt lämna ånga från överhettaren med
en temperatur av 400°. Hela aggregatets
temperaturfält åskådliggöres i princip av figuren.
Ett annat värmeåtervinningsaggregat återges i
princip av fig. 3. Det har till uppgift att
förvärma luften till 300° och till så stor mängd som
är förenligt med sunda ekonomiska principer.
Den förvärmda luften är tänkt att användas året
runt för ugnsdriften, såväl i gasgenerator som
ugnsrum. Överskottsluften däremot avses kunna
användas till uppvärmning av lokaler. Under den
varmare årstiden, då endast ugnarna äro
avnämare av förvärmd luft, måste man tänka sig
att köra med varmluftöverskott, eller att genom
luftinblandning före luftförvärmareaggregatet
reglera avgastemperaturen ned till för driften
lämpligt värde.
Luftförvärmareaggregatet bör i detta fall
lämpligen utföras i två delar, en lågtemperaturdel av
vanligt kolstål och en högtemperaturdel av
eldhärdigt material. Det gäller då att bestämma
storleken av dessa två delar, så att den önskade
vinsten på sista kronan uppnås, varvid man dock
måste förutsätta, att järnplåten icke får
uppvärmas över ca 350°.
Resultatet av dessa beräkningar återfinnes i
tabell 2, där den ekonomiska sluttemperaturen
hos förbränningsgaserna efter respektive
aggregat angivits. Vid beräkningen av dessa
sluttemperaturer har antagits att nettovinsten på
installationsaffärens sist utlagda krona skall vara
15 %. Vidare lia två olika konjunkturlägen
behandlats, motsvarande kolpriserna 60 och 30 kr/t.
Tabell 2. Ekonomisk sluttemperatur hos
förbränningsgaserna.
Utnyttningstid ................. h/år 2 000 4 000 6 000
Iiolpris 60 krlt
Kombination avgasångpannor—
luftförvärmare
Sluttemperatur
50 % av teoretisk luftmängd . .. °C 350 266 244
50 % av verklig luftmängd ..... °C 341 258 227
100 % av verklig luftmängd ..... °C 290 198 166
Luftförvärmarekombination
Sluttemperatur .................. °C 208 124 91
överskottsluftmängd ............. % 129 162 176
Kolpris 30 krlt
Kombination avgasångpannor—
luftförvärmare
Sluttemperatur
50 % av teoretisk luftmängd ... °C 508 350 296
50 % av verklig luftmängd ..... °C 496 341 287
100 % av verklig luftmängd ..... °C — 290 231
Luftförvärmarekombination
Sluttemperatur .................. °C 430 220 156
Överskottsluftmängd ............. % 40 125 150
Fig. 3.
Temperaturfält
vid
avgasvär-meätervin-ning genom
enbart
luftförvärmning.
