15 april 19AU
453

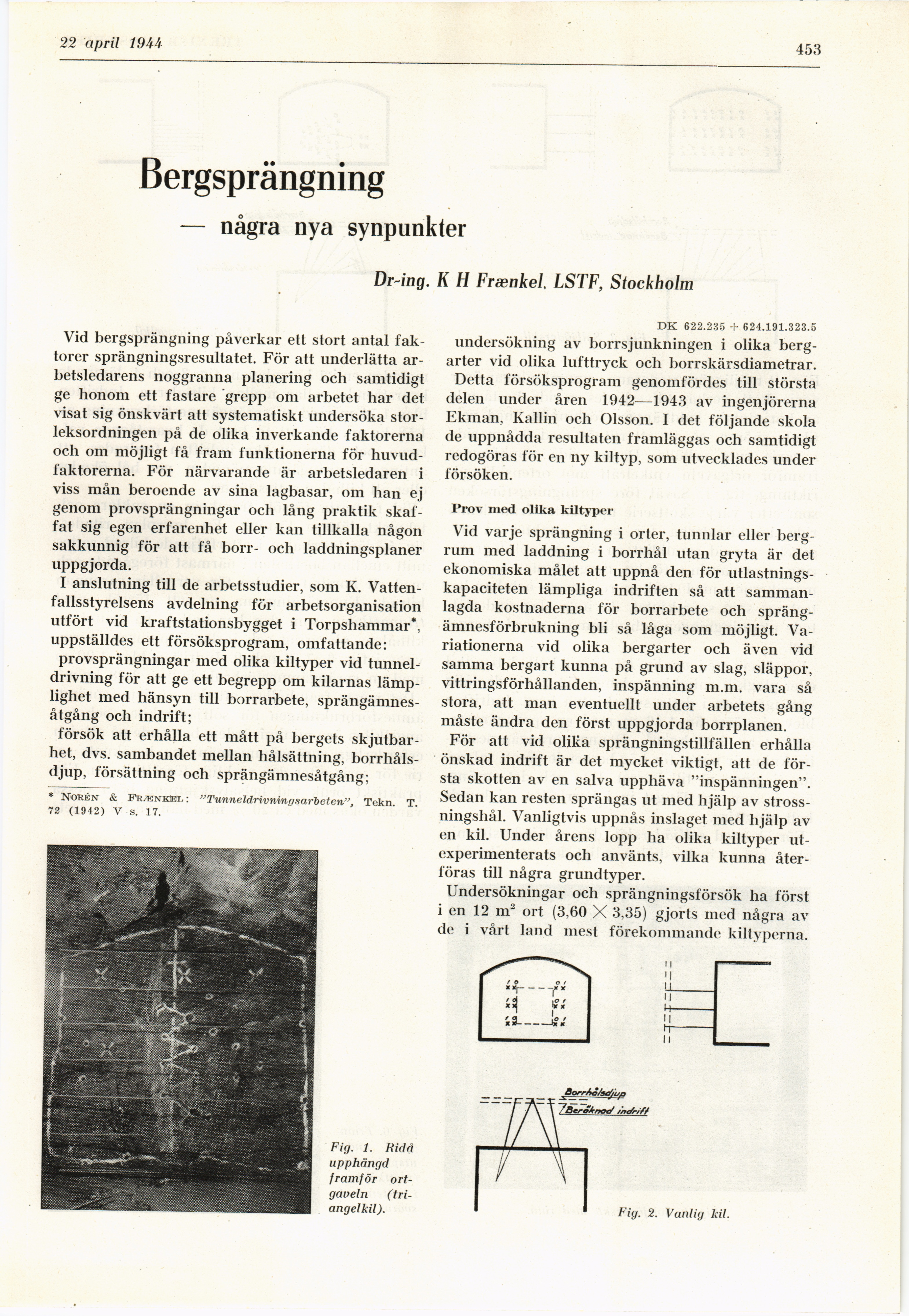

Bergsprängning
— några nya synpunkter
Dr-ing. K H Frænkel, LSTF, Stockholm
Vid bergsprängning påverkar ett stort antal
faktorer sprängningsresultatet. För att underlätta
ar-betsledarens noggranna planering och samtidigt
ge honom ett fastare grepp om arbetet har det
visat sig önskvärt att systematiskt undersöka
storleksordningen på de olika inverkande faktorerna
och om möjligt få fram funktionerna för
huvudfaktorerna. För närvarande är arbetsledaren i
viss mån beroende av sina lagbasar, om han ej
genom provsprängningar och lång praktik
skaffat sig egen erfarenhet eller kan tillkalla någon
sakkunnig för att få borr- och laddningsplaner
uppgjorda.
I anslutning till de arbetsstudier, som K.
Vattenfallsstyrelsens avdelning för arbetsorganisation
utfört vid kraftstationsbygget i Torpshammar*,
uppställdes ett försöksprogram, omfattande:
provsprängningar med olika kiltyper vid
tunneldrivning för att ge ett begrepp om kilarnas
lämplighet med hänsyn till borrarbete,
sprängämnesåtgång och indrift;
försök att erhålla ett mått på bergets
skjutbar-het, dvs. sambandet mellan hålsättning,
borrhåls-djup, försättning och sprängämnesåtgång;
* Norén & Frænkel: "Tunneldrivninc/sarbetcnTekn. T.
73 (1942) V s. 17.
Fig. 1. Ridå
upphängd
framför
ort-gaveln (triangelkil).
DK 622.235 + 624.191.323.5
undersökning av borrsjunkningen i olika
bergarter vid olika lufttryck och borrskärsdiametrar.
Detta försöksprogram genomfördes till största
delen under åren 1942—4943 av ingenjörerna
Ekman, Kallin och Olsson. I det följande skola
de uppnådda resultaten framläggas och samtidigt
redogöras för en ny kiltyp, som utvecklades under
försöken.
Prov med olika kiltyper
Vid varje sprängning i orter, tunnlar eller
bergrum med laddning i borrhål utan gryta är det
ekonomiska målet att uppnå den för
utlastnings-kapaciteten lämpliga indriften så att
sammanlagda kostnaderna för borrarbete och
sprängämnesförbrukning bli så låga som möjligt.
Variationerna vid olika bergarter och även vid
samma bergart kunna på grund av slag, släppor,
vittringsförhållanden, inspänning m.m. vara så
stora, att man eventuellt under arbetets gång
måste ändra den först uppgjorda borrplanen.
För att vid olika sprängningstillfällen erhålla
önskad indrift är det mycket viktigt, att de
första skotten av en salva upphäva "inspänningen".
Sedan kan resten sprängas ut med hjälp av
stross-ningshål. Vanligtvis uppnås inslaget med hjälp av
en kil. Under årens lopp ha olika kiltyper
utexperimenterats och använts, vilka kunna
återföras till några grundtyper.
Undersökningar och sprängningsförsök ha först
i en 12 m2 ort (3,60 X 3,35) gjorts med några av
de i vårt land mest förekommande kiltyperna.
Fig. 2. Vanlig kil.
