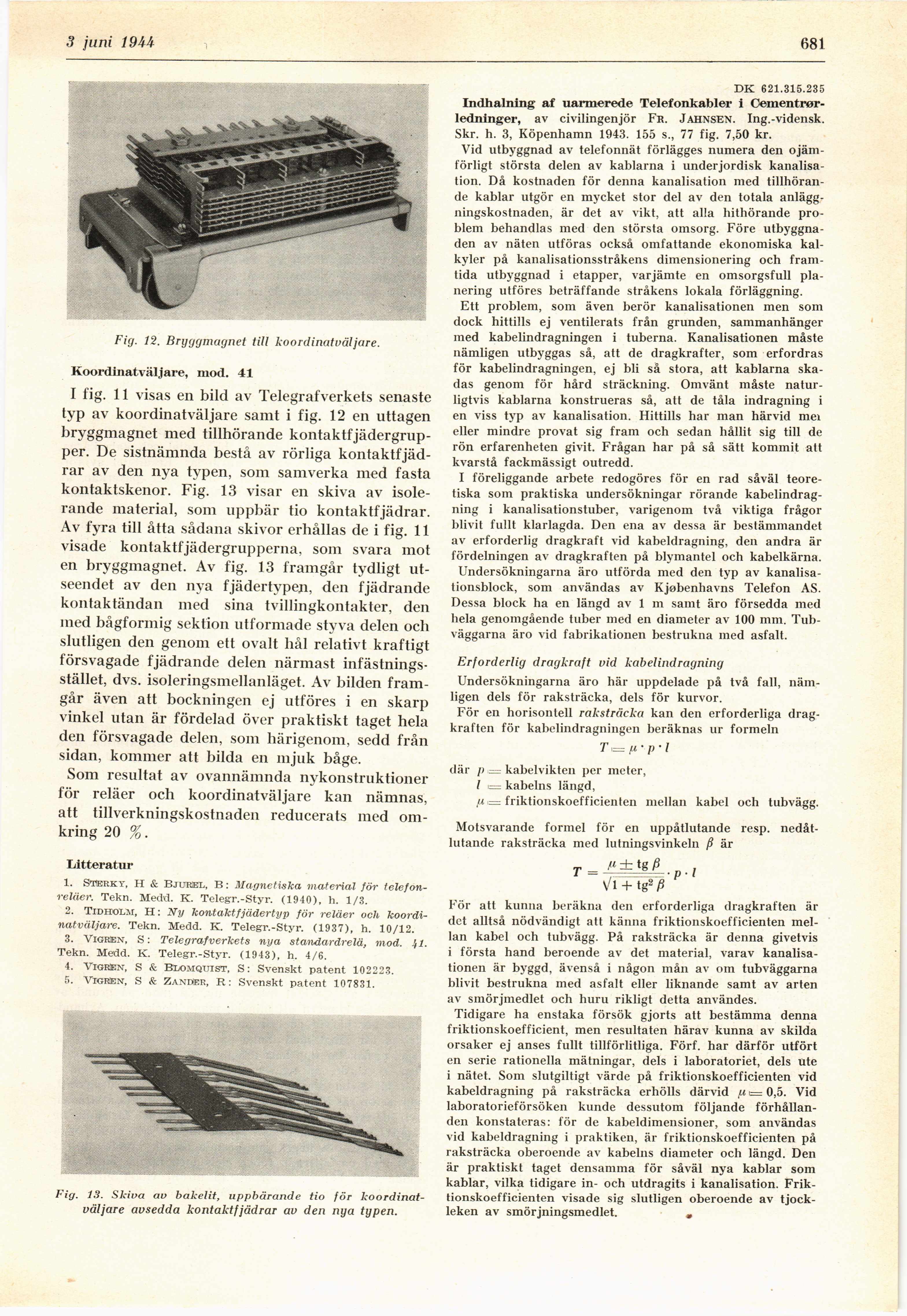

3 juni 19 A A
681
Fig. 12. Bryggmagnet till koordinatväljare.
Koordinatväljare, mod. 41
I fig. 11 visas en bild av Telegrafverkets senaste
typ av koordinatväljare samt i fig. 12 en uttagen
bryggmagnet med tillhörande
kontaktfjädergrup-per. De sistnämnda bestå av rörliga
kontaktfjädrar av den nya typen, som samverka med fasta
kontaktskenor. Fig. 13 visar en skiva av
isolerande material, som uppbär tio kontaktfjädrar.
Av fyra till åtta sådana skivor erhållas de i fig. 11
visade kontaktfjädergrupperna, som svara mot
en bryggmagnet. Av fig. 13 framgår tydligt
utseendet av den nya fjädertypen, den fjädrande
kontaktändan med sina tvillingkontakter, den
med bågformig sektion utformade styva delen och
slutligen den genom ett ovalt hål relativt kraftigt
försvagade fjädrande delen närmast
infästningsstället, dvs. isoleringsmellanläget. Av bilden
framgår även att bockningen ej utföres i en skarp
vinkel utan är fördelad över praktiskt taget hela
den försvagade delen, som härigenom, sedd från
sidan, kommer att bilda en mjuk båge.
Som resultat av ovannämnda nykonstruktioner
för reläer och koordinatväljare kan nämnas,
att tillverkningskostnaden reducerats med
omkring 20 %.
Litteratur
1. Stierky, H & Bjurel, B: Magnetiska material för
telefonreläer. Tekn. Medd. K. Telegr.-Styr. (1940), h. 1/3.
2. Tidholm, H: Ny kontaktfjädertyp för reläer och
koordinatväljare. Tekn. Medd. K. Telegr.-Styr. (1937), h. 10/12.
3. ViGREN, S: Telegrafverkets nya standardrelä, mod. il.
Tekn. Medd. K. Telegr.-Styr. (1943), h. 4/6.
4. VigrEn, S & Blomquist, S: Svenskt patent 102223.
5. VIGRIEN, S & ZAND|ER, R: Svenskt patent 107831.
Fig. 13. Skiva av bakelit, uppbärande tio för
koordinatväljare avsedda kontaktfjädrar av den nya typen.
DK 621.315.235
Indhalning af uarmerede Telefonkabler i
Cementrør-ledninger, av civilingenjör Fr. Jahnsen. Ing.-vidensk.
Skr. h. 3, Köpenhamn 1943. 155 s., 77 fig. 7,50 kr.
Vid utbyggnad av telefonnät förlägges numera den
ojämförligt största delen av kablarna i underjordisk
kanalisa-tion. Då kostnaden för denna kanalisation med
tillhörande kablar utgör en mycket stor del av den totala
anläggningskostnaden, är det av vikt, att alla hithörande
problem behandlas med den största omsorg. Före
utbyggnaden av näten utföras också omfattande ekonomiska
kalkyler på kanalisationsstråkens dimensionering och
framtida utbyggnad i etapper, varjämte en omsorgsfull
planering utföres beträffande stråkens lokala förläggning.
Ett problem, som även berör kanalisationen men som
dock hittills ej ventilerats från grunden, sammanhänger
med kabelindragningen i tuberna. Kanalisationen måste
nämligen utbyggas så, att de dragkrafter, som erfordras
för kabelindragningen, ej bli så stora, att kablarna
skadas genom för hård sträckning. Omvänt måste
naturligtvis kablarna konstrueras så, att de tåla indragning i
en viss typ av kanalisation. Hittills har man härvid mei
eller mindre provat sig fram och sedan hållit sig till de
rön erfarenheten givit. Frågan har på så sätt kommit att
kvarstå fackmässigt outredd.
I föreliggande arbete redogöres för en rad såväl
teoretiska som praktiska undersökningar rörande
kabelindragning i kanalisationstuber, varigenom två viktiga frågor
blivit fullt klarlagda. Den ena av dessa är bestämmandet
av erforderlig dragkraft vid kabeldragning, den andra är
fördelningen av dragkraften på blymantel och kabelkärna.
Undersökningarna äro utförda med den typ av
kanalisa-tionsblock, som användas av Kjøbenhavns Telefon AS.
Dessa block ha en längd av 1 m samt äro försedda med
hela genomgående tuber med en diameter av 100 mm.
Tubväggarna äro vid fabrikationen bestrukna med asfalt.
Erforderlig dragkraft vid kabelindragning
Undersökningarna äro här uppdelade på två fall,
nämligen dels för raksträcka, dels för kurvor.
För en horisontell raksträcka kan den erforderliga
dragkraften för kabelindragningen beräknas ur formeln
T \= fj.’ p ’ l
där p := kabelvikten per meter,
/ i= kabelns längd,
[x <= friktionskoefficienten mellan kabel och tubvägg.
Motsvarande formel för en uppåtlutande resp.
nedåt-lutande raksträcka med lutningsvinkeln ß är
r_±±ü£. ,
För att kunna beräkna den erforderliga dragkraften är
det alltså nödvändigt att känna friktionskoefficienten
mellan kabel och tubvägg. På raksträcka är denna givetvis
i första hand beroende av det material, varav
kanalisationen är byggd, ävenså i någon mån av om tubväggarna
blivit bestrukna med asfalt eller liknande samt av arten
av smörjmedlet och huru rikligt detta användes.
Tidigare ha enstaka försök gjorts att bestämma denna
friktionskoefficient, men resultaten härav kunna av skilda
orsaker ej anses fullt tillförlitliga. Förf. har därför utfört
en serie rationella mätningar, dels i laboratoriet, dels ute
i nätet. Som slutgiltigt värde på friktionskoefficienten vid
kabeldragning på raksträcka erhölls därvid p t= 0,5. Vid
laboratorieförsöken kunde dessutom följande
förhållanden konstateras: för de kabeldimensioner, som användas
vid kabeldragning i praktiken, är friktionskoefficienten på
raksträcka oberoende av kabelns diameter och längd. Den
är praktiskt taget densamma för såväl nya kablar som
kablar, vilka tidigare in- och utdragits i kanalisation.
Friktionskoefficienten visade sig slutligen oberoende av
tjockleken av smörjningsmedlet. m
