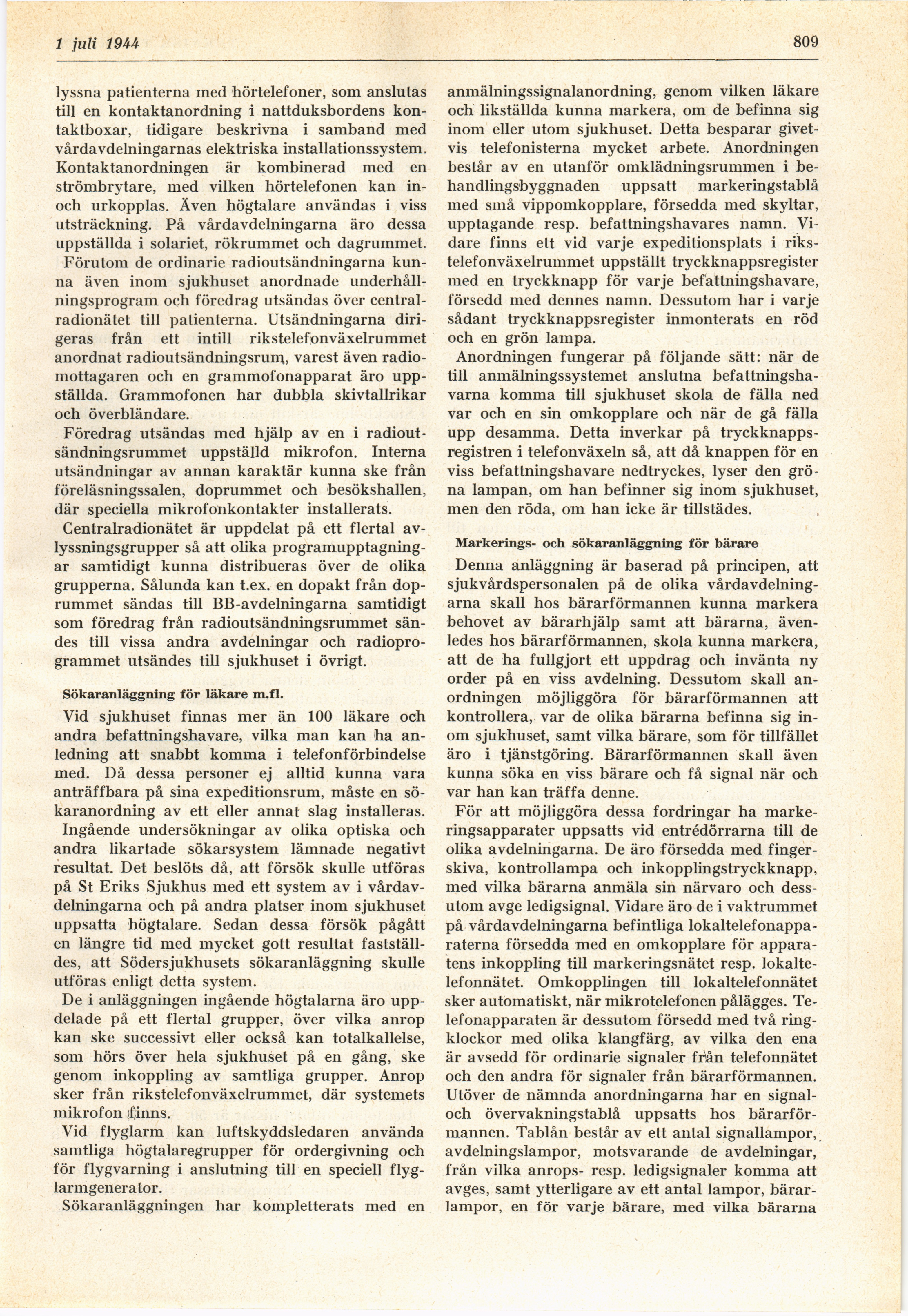

Full resolution (JPEG) - On this page / på denna sida - H. 26. 1 juli 1944 - Södersjukhusets kraftcentral och elektriska installationer, av Gustav Magnusson
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
22 juli 19 A A
809
lyssna patienterna med hörtelefoner, som anslutas
till en kontaktanordning i nattduksbordens
kon-taktboxar, tidigare beskrivna i samband med
vårdavdelningarnas elektriska installationssystem.
Kontaktanordningen är kombinerad med en
strömbrytare, med vilken hörtelefonen kan
in-och urkopplas. Även högtalare användas i viss
utsträckning. På vårdavdelningarna äro dessa
uppställda i solariet, rökrummet och dagrummet.
Förutom de ordinarie radioutsändningarna
kunna även inom sjukhuset anordnade
underhållningsprogram och föredrag utsändas över
centralradionätet till patienterna. Utsändningarna
dirigeras från ett intill rikstelefonväxelrummet
anordnat radioutsändningsrum, varest även
radiomottagaren och en grammofonapparat äro
uppställda. Grammofonen har dubbla skivtallrikar
och överbländare.
Föredrag utsändas med hjälp av en i
radiout-sändningsrummet uppställd mikrofon. Interna
utsändningar av annan karaktär kunna ske från
föreläsningssalen, doprummet och besökshallen,
där speciella mikrofonkontakter installerats.
Gentralradionätet är uppdelat på ett flertal
avlyssningsgrupper så att olika
programupptagningar samtidigt kunna distribueras över de olika
grupperna. Sålunda kan t.ex. en dopakt från
doprummet sändas till BB-avdelningarna samtidigt
som föredrag från radioutsändningsrummet
sändes till vissa andra avdelningar och
radioprogrammet utsändes till sjukhuset i övrigt.
Sökaranläggning för läkare m.fl.
Vid sjukhuset finnas mer än 100 läkare och
andra befattningshavare, vilka man kan ha
anledning att snabbt komma i telefonförbindelse
med. Då dessa personer ej alltid kunna vara
anträffbara på sina expeditionsrum, måste en
sö-karanordning av ett eller annat slag installeras.
Ingående undersökningar av olika optiska och
andra likartade sökarsystem lämnade negativt
resultat. Det beslöts då, att försök skulle utföras
på St Eriks Sjukhus med ett system av i
vårdavdelningarna och på andra platser inom sjukhuset
uppsatta högtalare. Sedan dessa försök pågått
en längre tid med mycket gott resultat
fastställdes, att Södersjukhusets sökaranläggning skulle
utföras enligt detta system.
De i anläggningen ingående högtalarna äro
uppdelade på ett flertal grupper, över vilka anrop
kan ske successivt eller också kan totalkallelse,
som hörs över hela sjukhuset på en gång, ske
genom inkoppling av samtliga grupper. Anrop
sker från rikstelefonväxelrummet, där systemets
mikrofon ;f;inns.
Vid flyglarm kan luftskyddsledaren använda
samtliga högtalaregrupper för ordergivning och
för flygvarning i anslutning till en speciell
flyg-larmgenerator.
Sökaranläggningen har kompletterats med en
anmälningssignalanordning, genom vilken läkare
och likställda kunna markera, om de befinna sig
inom eller utom sjukhuset. Detta besparar
givetvis telefonisterna mycket arbete. Anordningen
består av en utanför omklädningsrummen i
behandlingsbyggnaden uppsatt markeringstablå
med små vippomkopplare, försedda med skyltar,
upptagande resp. befattningshavares namn.
Vidare finns ett vid varje expeditionsplats i
rikstelefonväxelrummet uppställt tryckknappsregister
med en tryckknapp för varje befattningshavare,
försedd med dennes namn. Dessutom har i varje
sådant tryckknappsregister inmonterats en röd
och en grön lampa.
Anordningen fungerar på följande sätt: när de
till anmälningssystemet anslutna
befattningshavarna komma till sjukhuset skola de fälla ned
var och en sin omkopplare och när de gå fälla
upp desamma. Detta inverkar på
tryckknappsregistren i telefonväxeln så, att då knappen för en
viss befattningshavare nedtryckes, lyser den
gröna lampan, om han befinner sig inom sjukhuset,
men den röda, om han icke är tillstädes.
Markerings- och sökaranläggning för bärare
Denna anläggning är baserad på principen, att
sjukvårdspersonalen på de olika
vårdavdelningarna skall hos bärarförmannen kunna markera
behovet av bärarhjälp samt att bärarna,
ävenledes hos bärarförmannen, skola kunna markera,
att de ha fullgjort ett uppdrag och invänta ny
order på en viss avdelning. Dessutom skall
anordningen möjliggöra för bärarförmannen att
kontrollera, var de olika bärarna befinna sig
inom sjukhuset, samt vilka bärare, som för tillfället
äro i tjänstgöring. Bärarförmannen skall även
kunna söka en viss bärare och få signal när och
var han kan träffa denne.
För att möjliggöra dessa fordringar ha
markeringsapparater uppsatts vid entrédörrarna till de
olika avdelningarna. De äro försedda med
fingerskiva, kontrollampa och inkopplingstryckknapp,
med vilka bärarna anmäla sin närvaro och
dessutom avge ledigsignal. Vidare äro de i vaktrummet
på vårdavdelningarna befintliga
lokaltelefonapparaterna försedda med en omkopplare för
apparatens inkoppling till markeringsnätet resp.
lokaltelefonnätet. Omkopplingen till lokaltelefonnätet
sker automatiskt, när mikrotelefonen pålägges.
Telefonapparaten är dessutom försedd med två
ringklockor med olika klangfärg, av vilka den ena
är avsedd för ordinarie signaler från telefonnätet
och den andra för signaler från bärarförmannen.
Utöver de nämnda anordningarna har en
signal-och övervakningstablå uppsatts hos
bärarförmannen. Tablån består av ett antal signallampor,
avdelningslampor, motsvarande de avdelningar,
från vilka anrops- resp. ledigsignaler komma att
avges, samt ytterligare av ett antal lampor,
bärar-lampor, en för varje bärare, med vilka bärarna
