16 september 19Ak
1077

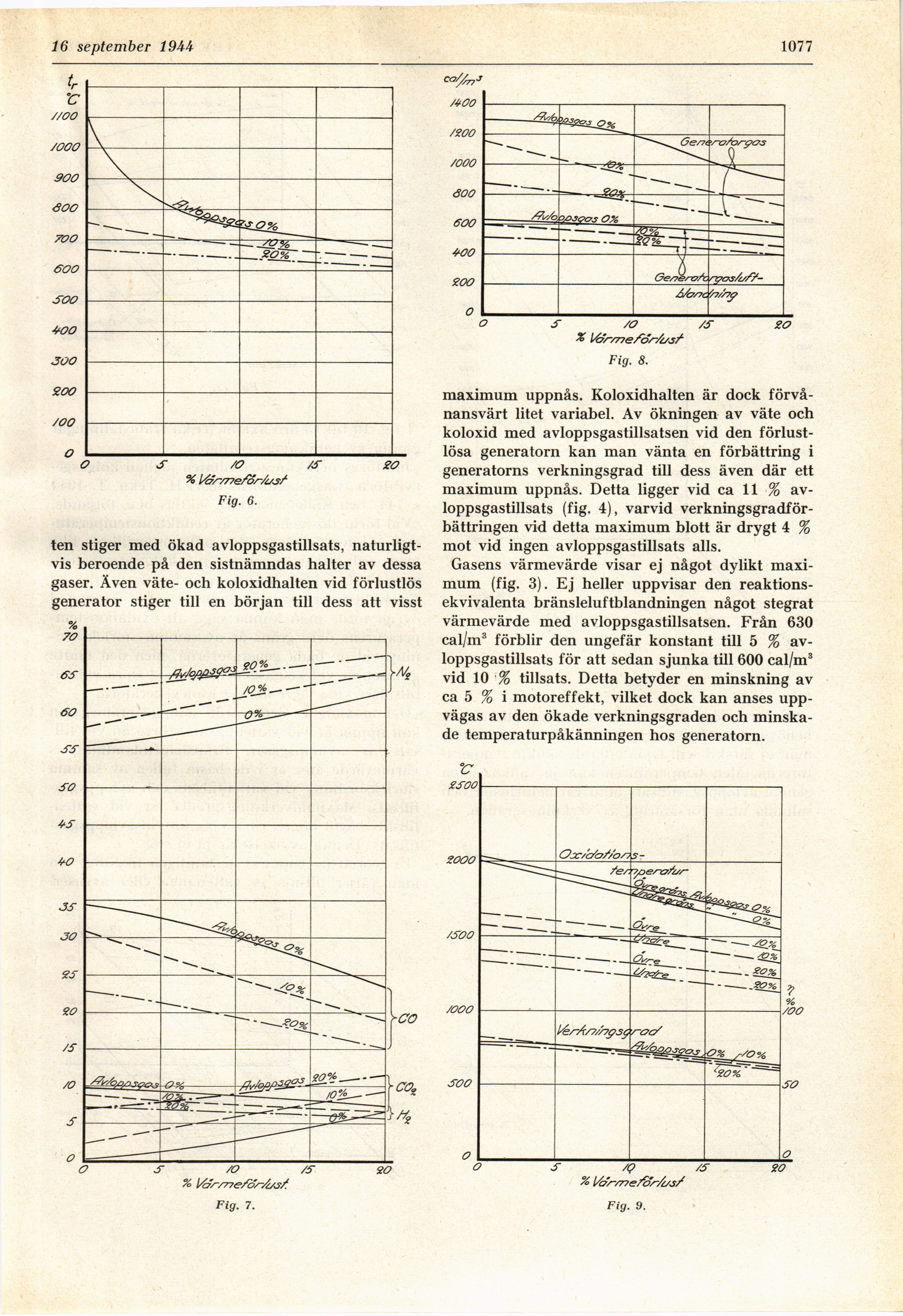

Fig. 6.
ten stiger med ökad avloppsgastillsats,
naturligtvis beroende på den sistnämndas halter av dessa
gaser. Även väte- och koloxidhalten vid förlustlös
generator stiger till en början till dess att visst
Fig. 8.
maximum uppnås. Koloxidhalten är dock
förvånansvärt litet variabel. Av ökningen av väte och
koloxid med avloppsgastillsatsen vid den
förlustlösa generatorn kan man vänta en förbättring i
generatorns verkningsgrad till dess även där ett
maximum uppnås. Detta ligger vid ca 11 %
avloppsgastillsats (fig. 4), varvid
verkningsgradförbättringen vid detta maximum blott är drygt 4 %
mot vid ingen avloppsgastillsats alls.
Gasens värmevärde visar ej något dylikt
maximum (fig. 3). Ej heller uppvisar den
reaktionsekvivalenta bränsleluftblandningen något stegrat
värmevärde med avloppsgastillsatsen. Från 630
cal/m3 förblir den ungefär konstant till 5 %
avloppsgastillsats för att sedan sjunka till 600 cal/m3
vid 10 % tillsats. Detta betyder en minskning av
ca 5 % i motoreffekt, vilket dock kan anses
uppvägas av den ökade verkningsgraden och
minskade temperaturpåkänningen hos generatorn.
Fig. 7.
Fig. 9.
