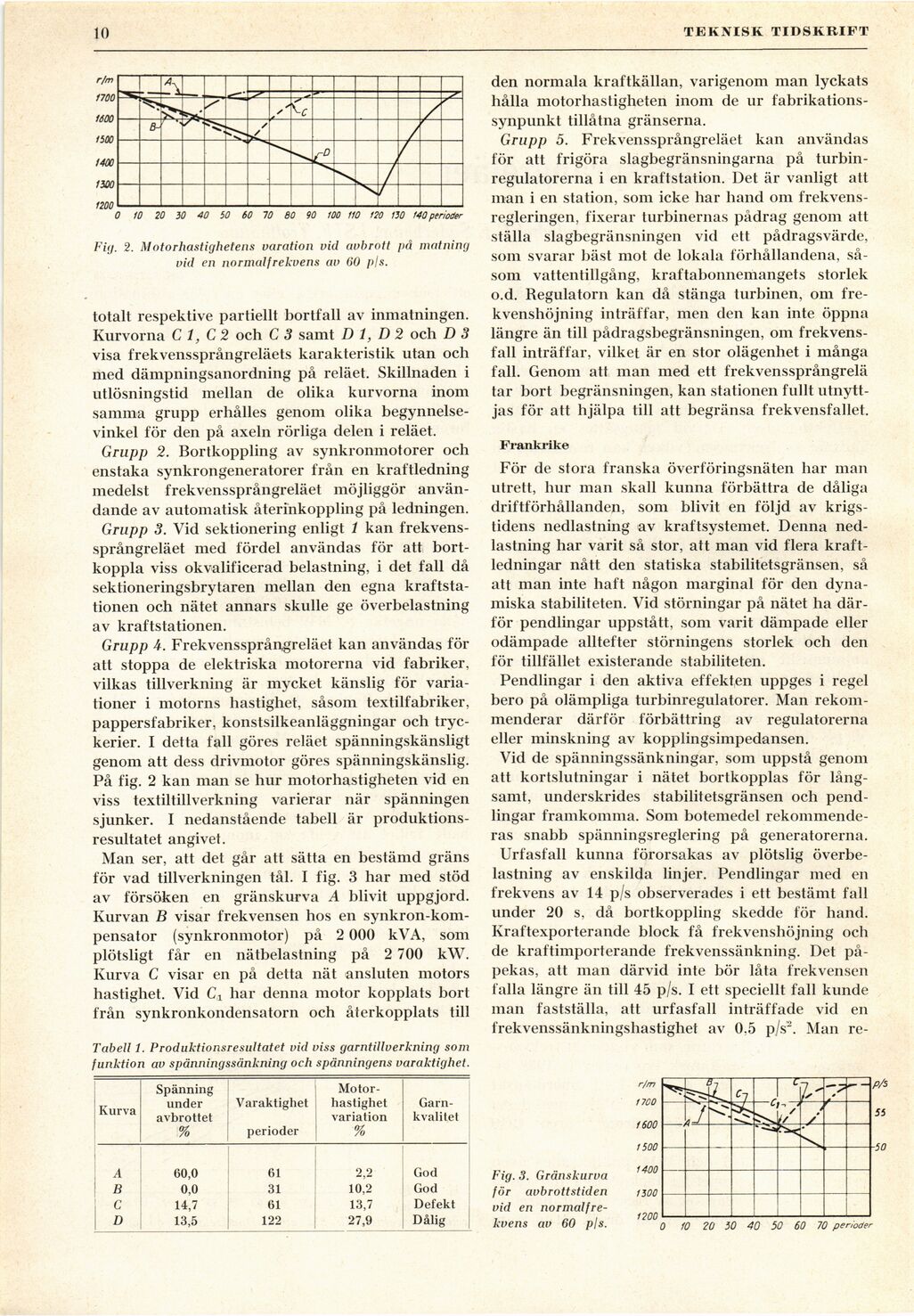

10
TEKNISK TIDSKRIFT
Fig. 2. Motorhastighetens varation vid avbrott på matning
vid en normalfrekvens av 60 pls.
totalt respektive partiellt bortfall av inmatningen.
Kurvorna C 1, C 2 och C 3 samt D 1, D 2 och D 3
visa frekvenssprångreläets karakteristik utan och
med dämpningsanordning på reläet. Skillnaden i
utlösningstid mellan de olika kurvorna inom
samma grupp erhålles genom olika
begynnelsevinkel för den på axeln rörliga delen i reläet.
Grupp 2. Bortkoppling av synkronmotorer och
enstaka synkrongeneratorer från en kraftledning
medelst frekvenssprångreläet möjliggör
användande av automatisk återinkoppling på ledningen.
Grupp 3. Vid sektionering enligt 1 kan
frekvenssprångreläet med fördel användas för att
bortkoppla viss okvalificerad belastning, i det fall då
sektioneringsbrytaren mellan den egna
kraftstationen och nätet annars skulle ge överbelastning
av kraftstationen.
Grupp A. Frekvenssprångreläet kan användas för
att stoppa de elektriska motorerna vid fabriker,
vilkas tillverkning är mycket känslig för
variationer i motorns hastighet, såsom textilfabriker,
pappersfabriker, konstsilkeanläggningar och
tryckerier. I detta fall göres reläet spänningskänsligt
genom att dess drivmotor göres spänningskänslig.
På fig. 2 kan man se hur motorhastigheten vid en
viss textiltillverkning varierar när spänningen
sjunker. I nedanstående tabell är
produktionsresultatet angivet.
Man ser, att det går att sätta en bestämd gräns
för vad tillverkningen tål. I fig. 3 har med stöd
av försöken en gränskurva A blivit uppgjord.
Kurvan B visar frekvensen hos en
synkron-kom-pensator (synkronmotor) på 2 000 kVA, som
plötsligt får en nätbelastning på 2 700 kW.
Kurva C visar en på detta nät ansluten motors
hastighet. Vid C± har denna motor kopplats bort
från synkronkondensator!! och återkopplats till
Tabell 1. Produktionsresultatet vid viss garntillverkning som
funktion av spänningssänkning och spänningens varaktighet.
Kurva Spänning under avbrottet % Varaktighet perioder [-Motorhastighet-] {+Motor- hastighet+} variation % [-Garnkvalitet-] {+Garn- kvalitet+}
A 60,0 61 2,2 God
B 0,0 31 10,2 God
j C 14,7 61 13,7 Defekt
D 13,5 122 27,9 Dålig
den normala kraftkällan, varigenom man lyckats
hålla motorhastigheten inom de ur
fabrikationssynpunkt tillåtna gränserna.
Grupp 5. Frekvenssprångreläet kan användas
för att frigöra slagbegränsningarna på
turbin-regulatorerna i en kraftstation. Det är vanligt att
man i en station, som icke har hand om
frekvensregleringen, fixerar turbinernas pådrag genom att
ställa slagbegränsningen vid ett pådragsvärde,
som svarar bäst mot de lokala förhållandena,
såsom vattentillgång, kraftabonnemangets storlek
o.d. Regulatorn kan då stänga turbinen, om
frekvenshöjning inträffar, men den kan inte öppna
längre än till pådragsbegränsningen, om
frekvensfall inträffar, vilket är en stor olägenhet i många
fall. Genom att man med ett frekvenssprångrelä
tar bort begränsningen, kan stationen fullt
utnyttjas för att hjälpa till att begränsa frekvensfallet.
Frankrike
För de stora franska överföringsnäten har man
utrett, hur man skall kunna förbättra de dåliga
driftförhållanden, som blivit en följd av
krigstidens nedlastning av kraftsystemet. Denna
ned-lastning har varit så stor, att man vid flera
kraftledningar nått den statiska stabilitetsgränsen, så
att man inte haft någon marginal för den
dynamiska stabiliteten. Vid störningar på nätet ha
därför pendlingar uppstått, som varit dämpade eller
odämpade alltefter störningens storlek och den
för tillfället existerande stabiliteten.
Pendlingar i den aktiva effekten uppges i regel
bero på olämpliga turbinregulatorer. Man
rekommenderar därför förbättring av regulatorerna
eller minskning av kopplingsimpedansen.
Vid de spänningssänkningar, som uppstå genom
att kortslutningar i nätet bortkopplas för
långsamt, underskrides stabilitetsgränsen och
pendlingar framkomma. Som botemedel
rekommenderas snabb spänningsreglering på generatorerna.
Urfasfall kunna förorsakas av plötslig
överbelastning av enskilda linjer. Pendlingar med en
frekvens av 14 p/s observerades i ett bestämt fall
under 20 s, då bortkoppling skedde för hand.
Kraftexporterande block få frekvenshöjning och
de kraftimporterande frekvenssänkning. Det
påpekas, att man därvid inte bör låta frekvensen
falla längre än till 45 p/s. I ett speciellt fall kunde
man fastställa, att urfasfall inträffade vid en
frekvenssänkningshastighet av 0.5 p/s2. Man re-
Fig. 3. Gränskurva
för avbrottstiden
vid en
normalfrekvens av 60 pls.
