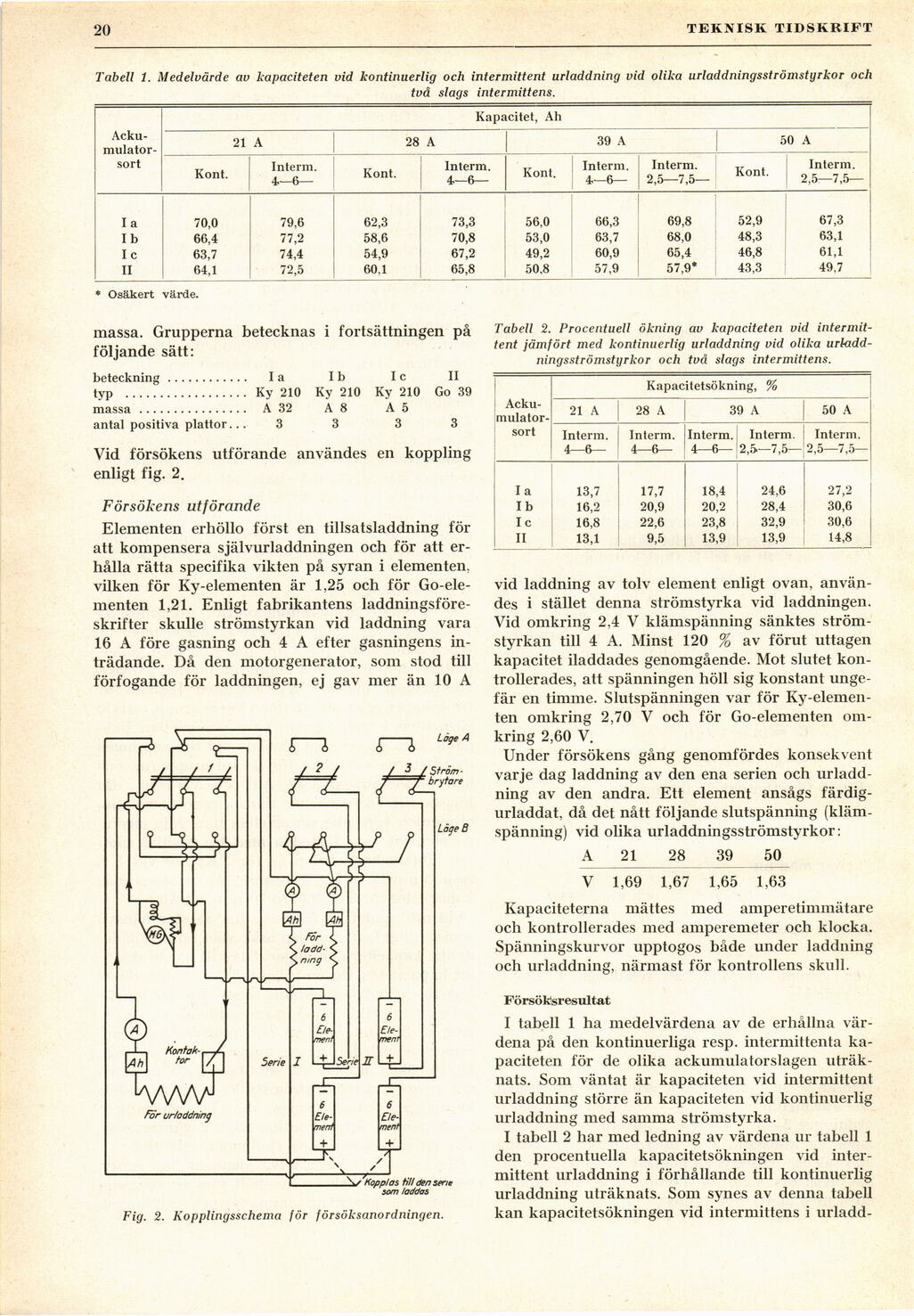

20
TEKNISK TIDSKRIFT
Tabell 1. Medelvärde av kapaciteten vid kontinuerlig och intermittent urladdning vid olika urladdningsströmstyrkor och
två slags intermittens.
[-Ackumulator-sort-]
{+Acku- mulator- sort+} Kapacitet, Ah
21 A 28 A 39 A 50 A
Kont. Interm. 4—6— Kont. Interm. 4—6— Kont. Interm. 4—6— Interm. 2,5—7,5— Kont. Interm. 2,5—7,5—
Ia 70,0 79,6 62,3 73,3 56,0 66,3 69,8 52,9 67,3
Ib 66,4 77,2 58,6 70,8 53,0 63,7 68,0 48,3 63,1
Ic 63,7 74,4 54,9 67,2 49,2 60,9 65,4 46,8 61,1
II 64,1 72,5 60,1 65,8 50,8 57,9 57,9* 43,3 49,7
* Osäkert värde.
massa. Grupperna betecknas i fortsättningen på
följande sätt:
beteckning............ Ia Ib Ic II
typ .................. Ky 210 Ky 210 Ky 210 Go 39
massa ................ A 32 A8 A5
antal positiva plattor... 3 3 3 3
Vid försökens utförande användes en koppling
enligt fig. 2.
Försökens utförande
Elementen erhöllo först en tillsatsladdning för
att kompensera självurladdningen och för att
erhålla rätta specifika vikten på syran i elementen,
vilken för Ky-elementen är 1,25 och för
Go-ele-menten 1,21. Enligt fabrikantens
laddningsföreskrifter skulle strömstyrkan vid laddning vara
16 A före gasning och 4 A efter gasningens
inträdande. Då den motorgenerator, som stod till
förfogande för laddningen, ej gav mer än 10 A
Tabell 2. Procentuell ökning av kapaciteten vid
intermittent jämfört med kontinuerlig urladdning vid olika
urladdningsströmstyrkor och två slags intermittens.
[-Ackumulator-sort-]
{+Acku- mulator- sort+} Kapacitetsökning, %
21 A 28 A 39 A 50 A
Interm. 4-6- Interm. 4—6— Interm. 4—6— Interm. 2,5—7,5— Interm. 2,5—7,5—
som laddas
Fig. 2. Kopplingsschema för försöksanordningen.
I a 13,7 17,7 18,4 24,6 27,2
I b 16,2 20,9 20,2 28,4 30,6
I c 16,8 22,6 23,8 32,9 30,6
II 13,1 9,5 13,9 13,9 14,8
vid laddning av tolv element enligt ovan,
användes i stället denna strömstyrka vid laddningen.
Vid omkring 2,4 V klämspänning sänktes
strömstyrkan till 4 A. Minst 120 % av förut uttagen
kapacitet iladdades genomgående. Mot slutet
kontrollerades, att spänningen höll sig konstant
ungefär en timme. Slutspänningen var för
Ky-elementen omkring 2,70 V och för Go-elementen
omkring 2,60 V.
Under försökens gång genomfördes konsekvent
varje dag laddning av den ena serien och
urladdning av den andra. Ett element ansågs
färdig-urladdat, då det nått följande slutspänning
(klämspänning) vid olika urladdningsströmstyrkor:
A 21 28 39 50
V 1,69 1,67 1,65 1,63
Kapaciteterna mättes med amperetimmätare
och kontrollerades med amperemeter och klocka.
Spänningskurvor upptogos både under laddning
och urladdning, närmast för kontrollens skull.
Försöksresultat
I tabell 1 ha medelvärdena av de erhållna
värdena på den kontinuerliga resp. intermittenta
kapaciteten för de olika ackumulatorslagen
uträknats. Som väntat är kapaciteten vid intermittent
urladdning större än kapaciteten vid kontinuerlig
urladdning med samma strömstyrka.
I tabell 2 har med ledning av värdena ur tabell 1
den procentuella kapacitetsökningen vid
intermittent urladdning i förhållande till kontinuerlig
urladdning uträknats. Som synes av denna tabell
kan kapacitetsökningen vid intermittens i urladd-
