13 januari 1945
31

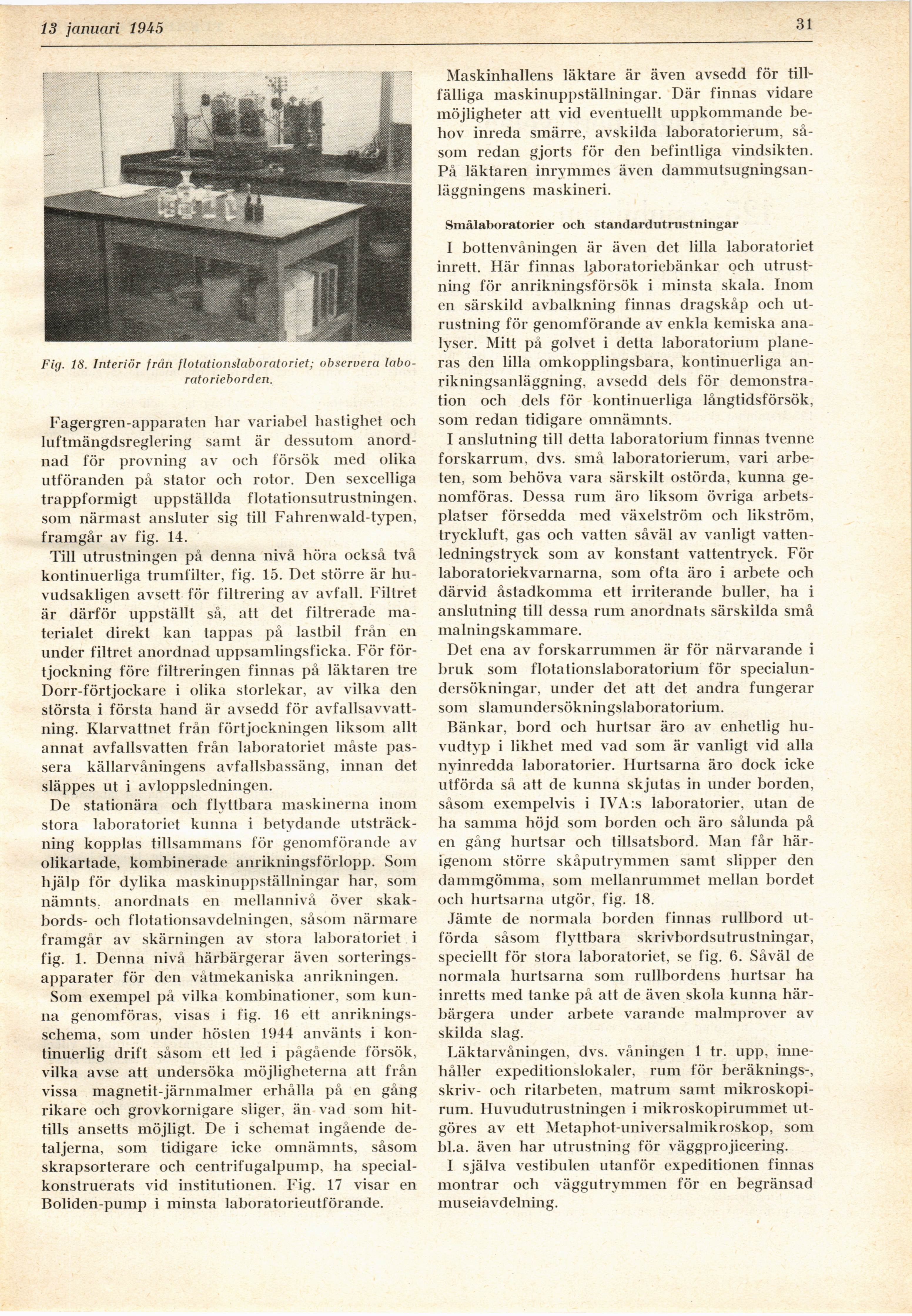

Fig. 18. Interiör från flotationslaboratoriet; observera
laboratorieborden.
Fagergren-apparaten har variabel hastighet och
luftmängdsreglering samt är dessutom
anordnad för provning av och försök med olika
utföranden på stator och rotor. Den sexcelliga
trappformigt uppställda flotationsutrustningen,
som närmast ansluter sig till Fahrenwald-typen,
framgår av fig. 14.
Till utrustningen på denna nivå höra också två
kontinuerliga trumfilter, fig. 15. Det större är
huvudsakligen avsett för filtrering av avfall. Filtret
är därför uppställt så, att det filtrerade
materialet direkt kan tappas på lastbil från en
under filtret anordnad uppsamlingsficka. För
förtjockning före filtreringen finnas på läktaren tre
Dorr-förtjockare i olika storlekar, av vilka den
största i första hand är avsedd för
avfallsavvatt-ning. Klarvattnet från förtjockningen liksom allt
annat avfallsvatten från laboratoriet måste
passera källarvåningens avfallsbassäng, innan det
släppes ut i avloppsledningen.
De stationära och flyttbara maskinerna inom
stora laboratoriet kunna i betydande
utsträckning kopplas tillsammans för genomförande av
olikartade, kombinerade anrikningsförlopp. Som
hjälp för dylika maskinuppställningar har, som
nämnts, anordnats en mellannivå över
skakbords- och flotationsavdelningen, såsom närmare
framgår av skärningen av stora laboratoriet i
fig. 1. Denna nivå härbärgerar även
sorteringsapparater för den våtmekaniska anrikningen.
Som exempel på vilka kombinationer, som
kunna genomföras, visas i fig. 16 ett
anrikningsschema, som under hösten 1944 använts i
kontinuerlig drift såsom ett led i pågående försök,
vilka avse att undersöka möjligheterna att från
vissa magnetit-järnmalmer erhålla på en gång
rikare och grovkornigare sliger, än vad som
hittills ansetts möjligt. De i schemat ingående
detaljerna, som tidigare icke omnämnts, såsom
skrapsorterare och centrifugalpump, ha
specialkonstruerats vid institutionen. Fig. 17 visar en
Boliden-pump i minsta laboratorieutförande.
Maskinhallens läktare är även avsedd för
tillfälliga maskinuppställningar. Där finnas vidare
möjligheter att vid eventuellt uppkommande
behov inreda smärre, avskilda laboratorierum,
såsom redan gjorts för den befintliga vindsikten.
På läktaren inrymmes även
dammutsugningsan-läggningens maskineri.
Smålaboratorier och standardutrustningar
I bottenvåningen är även det lilla laboratoriet
inrett. Här finnas laboratoriebänkar och
utrustning för anrikningsförsök i minsta skala. Inom
en särskild avbalkning finnas dragskåp och
utrustning för genomförande av enkla kemiska
ana-lyser. Mitt på golvet i detta laboratorium
planeras den lilla omkopplingsbara, kontinuerliga
anrikningsanläggning, avsedd dels för
demonstration och dels för kontinuerliga långtidsförsök,
som redan tidigare omnämnts.
I anslutning till detta laboratorium finnas tvenne
forskarrum, dvs. små laboratorierum, vari
arbeten, som behöva vara särskilt ostörda, kunna
genomföras. Dessa rum äro liksom övriga
arbetsplatser försedda med växelström och likström,
tryckluft, gas och vatten såväl av vanligt
vattenledningstryck som av konstant vattentryck. För
laboratoriekvarnarna, som ofta äro i arbete och
därvid åstadkomma ett irriterande buller, ha i
anslutning till dessa rum anordnats särskilda små
malningskammare.
Det ena av forskarrummen är för närvarande i
bruk som flotationslaboratorium för
specialundersökningar, under det att det andra fungerar
som slamundersökningslaboratorium.
Bänkar, bord och hurtsar äro av enhetlig
huvudtyp i likhet med vad som är vanligt vid alla
nyinredda laboratorier. Hurtsarna äro dock icke
utförda så att de kunna skjutas in under borden,
såsom exempelvis i IVA:s laboratorier, utan de
ha samma höjd som borden och äro sålunda på
en gång hurtsar och tillsatsbord. Man får
härigenom större skåputrymmen samt slipper den
dammgömma, som mellanrummet mellan bordet
och hurtsarna utgör, fig. 18.
Jämte de normala borden finnas rullbord
utförda såsom flyttbara skrivbordsutrustningar,
speciellt för stora laboratoriet, se fig. 6. Såväl de
normala hurtsarna som rullbordens hurtsar ha
inretts med tanke på att de även skola kunna
härbärgera under arbete varande malmprover av
skilda slag.
Läktarvåningen, dvs. våningen 1 tr. upp,
innehåller expeditionslokaler, rum för beräknings-,
skriv- och ritarbeten, matrum samt
mikroskopi-rum. Huvudutrustningen i mikroskopirummet
utgöres av ett Metaphot-universalmikroskop, som
bl.a. även har utrustning för väggprojicering.
I själva vestibulen utanför expeditionen finnas
montrar och väggutrymmen för en begränsad
museiavdelning.
