3 februari 19A5
121

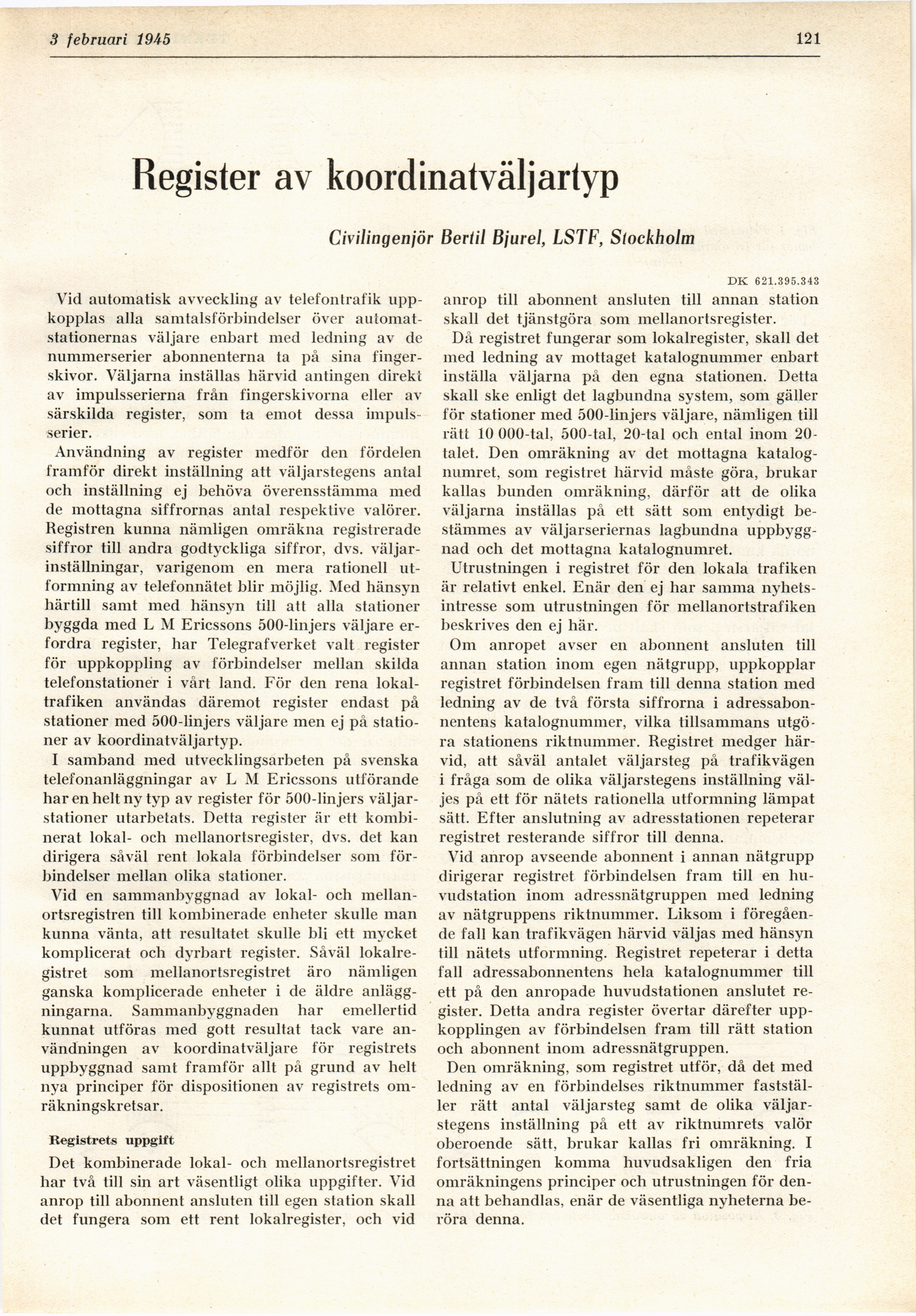

Register av koordinatväljartyp
Civilingeniör Bertil Bjurel, LSTF, Stockholm
Vid automatisk avveckling av telefon trafik
uppkopplas alla samtalsförbindelser över
automatstationernas väljare enbart med ledning av de
nummerserier abonnenterna ta på sina
fingerskivor. Väljarna inställas härvid antingen direkt
av impulsserierna från fingerskivorna eller av
särskilda register, som ta emot dessa
impulsserier.
Användning av register medför den fördelen
framför direkt inställning att väljarstegens antal
och inställning ej behöva överensstämma med
de mottagna siffrornas antal respektive valörer.
Registren kunna nämligen omräkna registrerade
siffror till andra godtyckliga siffror, dvs.
väljar-inställningar, varigenom en mera rationell
utformning av telefonnätet blir möjlig. Med hänsyn
härtill samt med hänsyn till att alla stationer
byggda med L M Ericssons 500-linjers väljare
erfordra register, har Telegrafverket valt register
för uppkoppling av förbindelser mellan skilda
telefonstationer i vårt land. För den rena
lokaltrafiken användas däremot register endast på
stationer med 500-linjers väljare men ej på
stationer av koordinatväljartyp.
I samband med utvecklingsarbeten på svenska
telefonanläggningar av L M Ericssons utförande
har en helt ny typ av register för 500-linjers
väljar-stationer utarbetats. Detta register är ett
kombinerat lokal- och mellanortsregister, dvs. det kan
dirigera såväl rent lokala förbindelser som
förbindelser mellan olika stationer.
Vid en sammanbyggnad av lokal- och
mellan-ortsregistren till kombinerade enheter skulle inan
kunna vänta, att resultatet skulle bli ett mycket
komplicerat och dyrbart register. Såväl
lokalregistret som mellanortsregistret äro nämligen
ganska komplicerade enheter i de äldre
anläggningarna. Sammanbyggnaden har emellertid
kunnat utföras med gott resultat tack vare
användningen av koordinatväljare för registrets
uppbyggnad samt framför allt på grund av helt
nya principer för dispositionen av registrets
om-räkningskretsar.
Registrets uppgift
Det kombinerade lokal- och mellanortsregistret
har två till sin art väsentligt olika uppgifter. Vid
anrop till abonnent ansluten till egen station skall
det fungera som ett rent lokalregister, och vid
DK 621.395.343
anrop till abonnent ansluten till annan station
skall det tjänstgöra som mellanortsregister.
Då registret fungerar som lokalregister, skall det
med ledning av mottaget katalognummer enbart
inställa väljarna på den egna stationen. Detta
skall ske enligt det lagbundna system, som gäller
för stationer med 500-linjers väljare, nämligen till
rätt 10 000-tal, 500-tal, 20-tal och ental inom
20-talet. Den omräkning av det mottagna
katalognumret, som registret härvid måste göra, brukar
kallas bunden omräkning, därför att de olika
väljarna inställas på ett sätt som entydigt
bestämmes av väljarseriernas lagbundna
uppbyggnad och det mottagna katalognumret.
Utrustningen i registret för den lokala trafiken
är relativt enkel. Enär den ej har samma
nyhetsintresse som utrustningen för mellanortstrafiken
beskrives den ej här.
Om anropet avser en abonnent ansluten till
annan station inom egen nätgrupp, uppkopplar
registret förbindelsen fram till denna station med
ledning av de två första siffrorna i
adressabonnentens katalognummer, vilka tillsammans
utgöra stationens riktnummer. Registret medger
härvid, att såväl antalet väljarsteg på trafikvägen
i fråga som de olika väljarstegens inställning
väljes på ett för nätets rationella utformning lämpat
sätt. Efter anslutning av adresstationen repeterar
registret resterande siffror till denna.
Vid anrop avseende abonnent i annan nätgrupp
dirigerar registret förbindelsen fram till en
huvudstation inom adressnätgruppen med ledning
av nätgruppens riktnummer. Liksom i
föregående fall kan trafikvägen härvid väljas med hänsyn
till nätets utformning. Registret repeterar i detta
fall adressabonnentens hela katalognummer till
ett på den anropade huvudstationen anslutet
register. Detta andra register övertar därefter
uppkopplingen av förbindelsen fram till rätt station
och abonnent inom adressnätgruppen.
Den omräkning, som registret utför, då det med
ledning av en förbindelses riktnummer
fastställer rätt antal väljarsteg samt de olika
väljarstegens inställning på ett av riktnumrets valör
oberoende sätt, brukar kallas fri omräkning. I
fortsättningen komma huvudsakligen den fria
omräkningens principer och utrustningen för
denna att behandlas, enär de väsentliga nyheterna
beröra denna.
