17 februari 1945
187

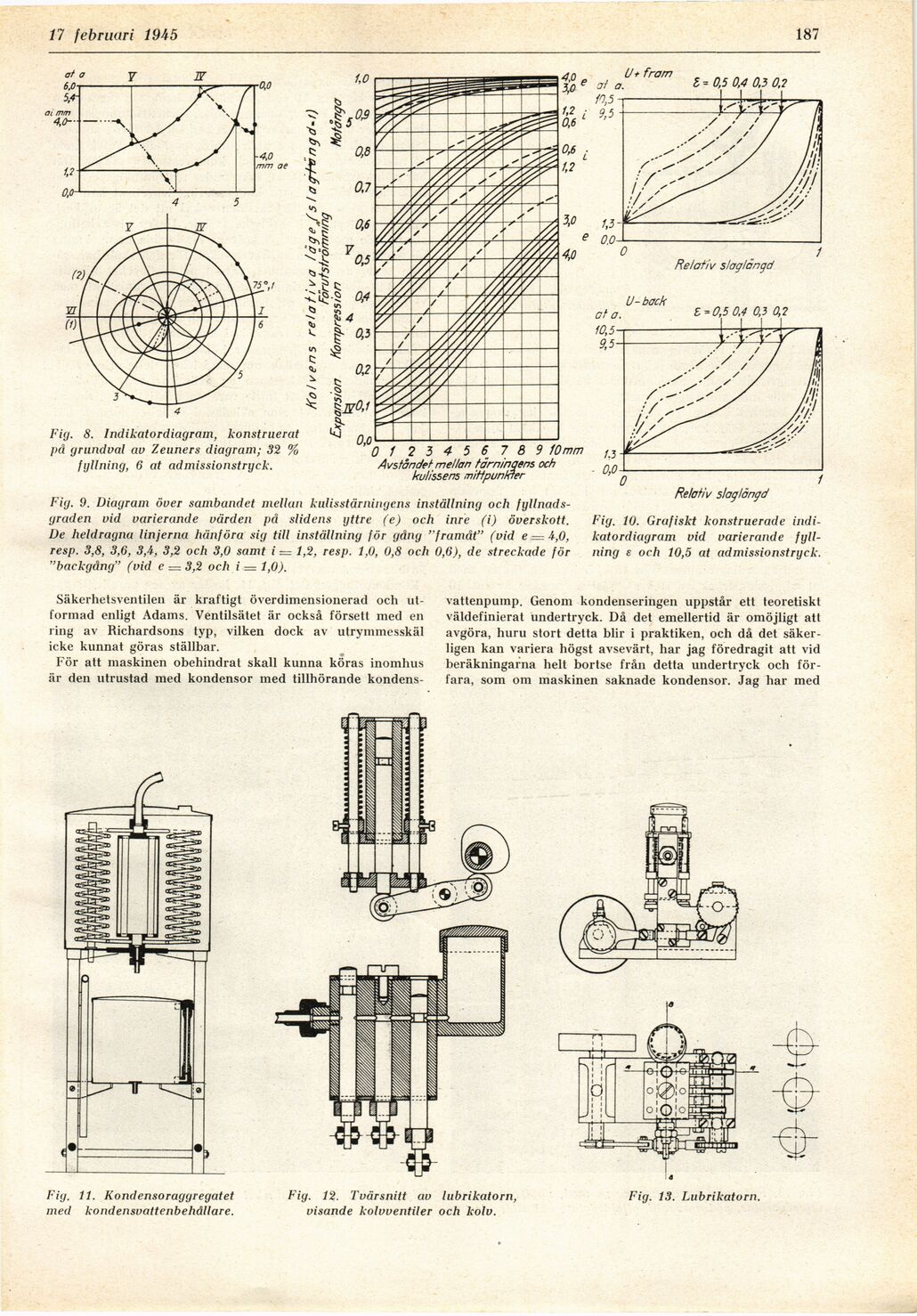

Fig. 8. Indikatordiagram, konstruerat
på grundval av Zeuners diagram; 32 %
fyllning, 6 at admissionstryck.
Fig. 9. Diagram över sambandet mellan kulisstärningens inställning och
fyllnadsgraden vid varierande värden på slidens yttre (e) och inre (i) överskott.
De heldragna linjerna hänföra sig till inställning för gång ’ framåt" (vid e,= 4,0,
resp. 3,8, 3,6, 3,4, 3,2 och 3,0 samt i =1,2, resp. 1,0, 0,8 och 0,6), de streckade för
"backgång" (vid e = 3,2 och i = 1,0).
Fig. 10. Grafiskt konstruerade
indikatordiagram vid varierande
fyllning s och 10,5 at admissionstryck.
Säkerhetsventilen är kraftigt överdimensionerad och
utformad enligt Adams. Ventilsätet är också försett med en
ring av Richardsons typ, vilken dock av utrymmesskäl
icke kunnat göras ställbar.
För att maskinen obehindrat skall kunna köras inomhus
är den utrustad med kondensor med tillhörande kondens-
vattenpump. Genom kondenseringen uppstår ett teoretiskt
väldefinierat undertryck. Då det emellertid är omöjligt att
avgöra, huru stort detta blir i praktiken, och då det
säkerligen kan variera högst avsevärt, har jag föredragit att vid
beräkningarna helt bortse från detta undertryck och
förfara, som om maskinen saknade kondensor. Jag har med
Fig. 11. Kondensoraggregatet
med kondensvattenbehållare.
Fig. 12. Tvärsnitt av lubrikatorn,
visande kolvventiler och kolv.
Fig. 13. Lubrikatorn.
