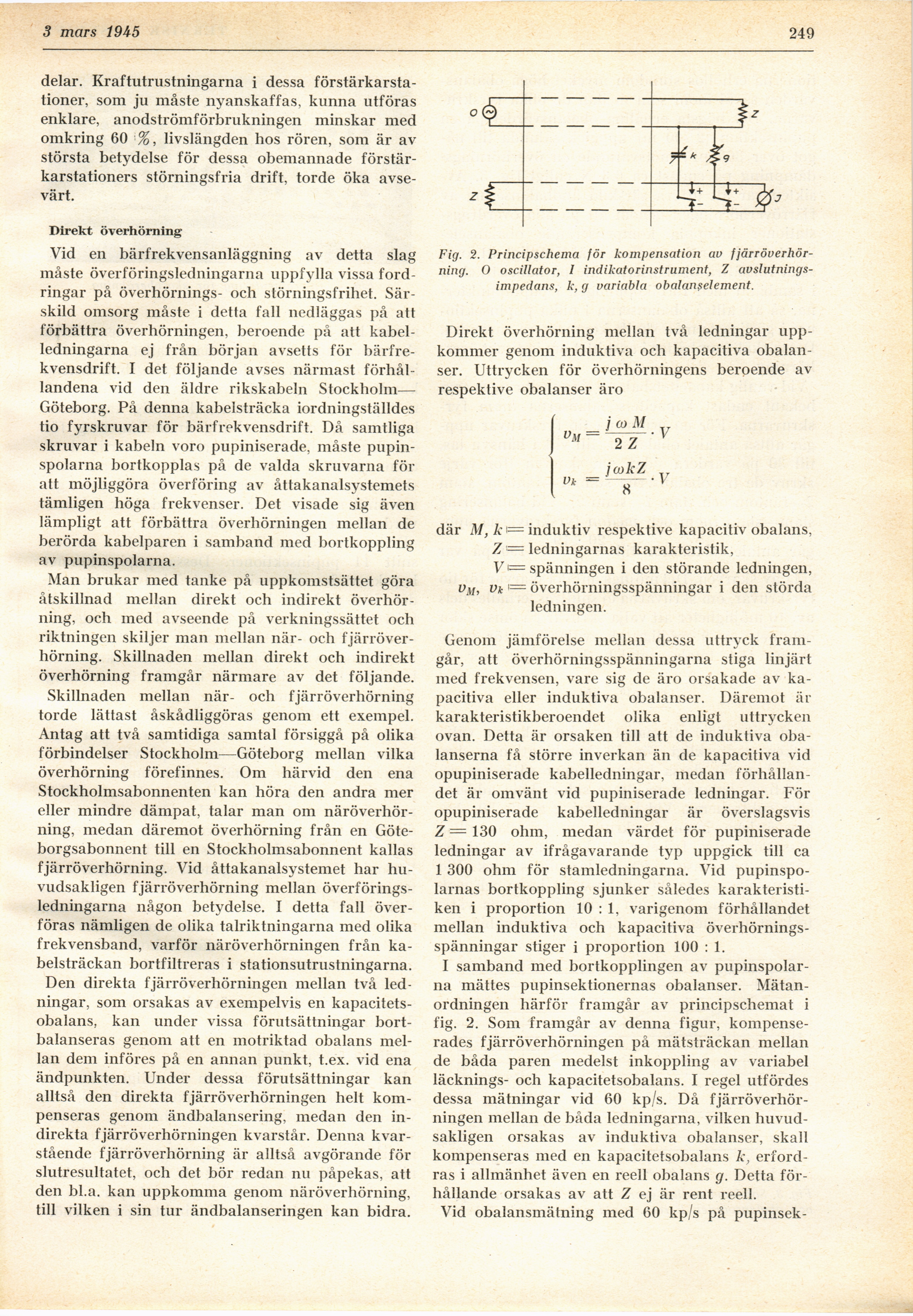

3 mars 1945
249
delar. Kraftutrustningarna i dessa
förstärkarsta-tioner, som ju måste nyanskaffas, kunna utföras
enklare, anodströmförbrukningen minskar med
omkring 60 %, livslängden hos rören, som är av
största betydelse för dessa obemannade
förstär-karstationers störningsfria drift, torde öka
avsevärt.
Direkt överhörning
Vid en bärfrekvensanläggning av detta slag
måste överföringsledningarna uppfylla vissa
fordringar på överhörnings- och störningsfrihet.
Särskild omsorg måste i detta fall nedläggas på att
förbättra överhörningen, beroende på att
kabelledningarna ej från början avsetts för
bärfrekvensdrift. I det följande avses närmast
förhållandena vid den äldre rikskabeln Stockholm—
Göteborg. På denna kabelsträcka iordningställdes
tio fyrskruvar för bärfrekvensdrift. Då samtliga
skruvar i kabeln voro pupiniserade, måste
pupinspolarna bortkopplas på de valda skruvarna för
att möjliggöra överföring av åttakanalsystemets
tämligen höga frekvenser. Det visade sig även
lämpligt att förbättra överhörningen mellan de
berörda kabelparen i samband med bortkoppling
av pupinspolarna.
Man brukar med tanke på uppkomstsättet göra
åtskillnad mellan direkt och indirekt
överhörning, och med avseende på verkningssättet och
riktningen skiljer man mellan när- och
fjärröver-hörning. Skillnaden mellan direkt och indirekt
överhörning framgår närmare av det följande.
Skillnaden mellan när- och fjärröverhörning
torde lättast åskådliggöras genom ett exempel.
Antag att två samtidiga samtal försiggå på olika
förbindelser Stockholm—Göteborg mellan vilka
överhörning förefinnes. Om härvid den ena
Stockholmsabonnenten kan höra den andra mer
eller mindre dämpat, talar man om
näröverhör-ning, medan däremot överhörning från en
Göteborgsabonnent till en Stockholmsabonnent kallas
fjärröverhörning. Vid åttakanalsystemet har
huvudsakligen fjärröverhörning mellan
överföringsledningarna någon betydelse. I detta fall
överföras nämligen de olika talriktningarna med olika
frekvensband, varför näröverhörningen från
kabelsträckan bortfiltreras i stationsutrustningarna.
Den direkta fjärröverhörningen mellan två
ledningar, soin orsakas av exempelvis en
kapacitetsobalans, kan under vissa förutsättningar
bort-balanseras genom att en motriktad obalans
mellan dem införes på en annan punkt, t.ex. vid ena
ändpunkten. Under dessa förutsättningar kan
alltså den direkta fjärröverhörningen helt
kompenseras genom ändbalansering, medan den
indirekta fjärröverhörningen kvarstår. Denna
kvarstående fjärröverhörning är alltså avgörande för
slutresultatet, och det bör redan nu påpekas, att
den bl.a. kan uppkomma genom näröverhörning,
till vilken i sin tur ändbalanseringen kan bidra.
Fig. 2. Principschema för kompensation av
fjärröverhörning. O oscillator, I indikatorinstrument, Z
avslutningsimpedans, k, g variabla obalan$element.
Direkt överhörning mellan två ledningar
uppkommer genom induktiva och kapacitiva
obalanser. Uttrycken för överhörningens beroende av
respektive obalanser äro
vM =
Vk =
j O) M
2 Z
jcokZ
V
V
där M, k i= induktiv respektive kapacitiv obalans,
Z = ledningarnas karakteristik,
V |= spänningen i den störande ledningen,
l= överhörningsspänningar i den störda
ledningen.
Genom jämförelse mellan dessa uttryck
framgår, att överhörningsspänningarna stiga linjärt
med frekvensen, vare sig de äro orsakade av
kapacitiva eller induktiva obalanser. Däremot är
karakteristikberoendet olika enligt uttrycken
ovan. Detta är orsaken till att de induktiva
obalanserna få större inverkan än de kapacitiva vid
opupiniserade kabelledningar, medan
förhållandet är omvänt vid pupiniserade ledningar. För
opupiniserade kabelledningar är överslagsvis
Z = 130 ohm, medan värdet för pupiniserade
ledningar av ifrågavarande typ uppgick till ca
1 300 ohm för stamledningarna. Vid
pupinspolarnas bortkoppling sjunker således
karakteristiken i proportion 10 : 1, varigenom förhållandet
mellan induktiva och kapacitiva
överhörningsspänningar stiger i proportion 100 : 1.
I samband med bortkopplingen av
pupinspolarna mättes pupinsektionernas obalanser.
Mätan-ordningen härför framgår av principschemat i
fig. 2. Som framgår av denna figur,
kompenserades fjärröverhörningen på mätsträckan mellan
de båda paren medelst inkoppling av variabel
läcknings- och kapacitetsobalans. I regel utfördes
dessa mätningar vid 60 kp/s. Då
fjärröverhörningen mellan de båda ledningarna, vilken
huvudsakligen orsakas av induktiva obalanser, skall
kompenseras med en kapacitetsobalans k,
erfordras i allmänhet även en reell obalans g. Detta
förhållande orsakas av att Z ej är rent reell.
Vid obalansmätning med 60 kp/s på pupinsek-
