3 mars 1945
253

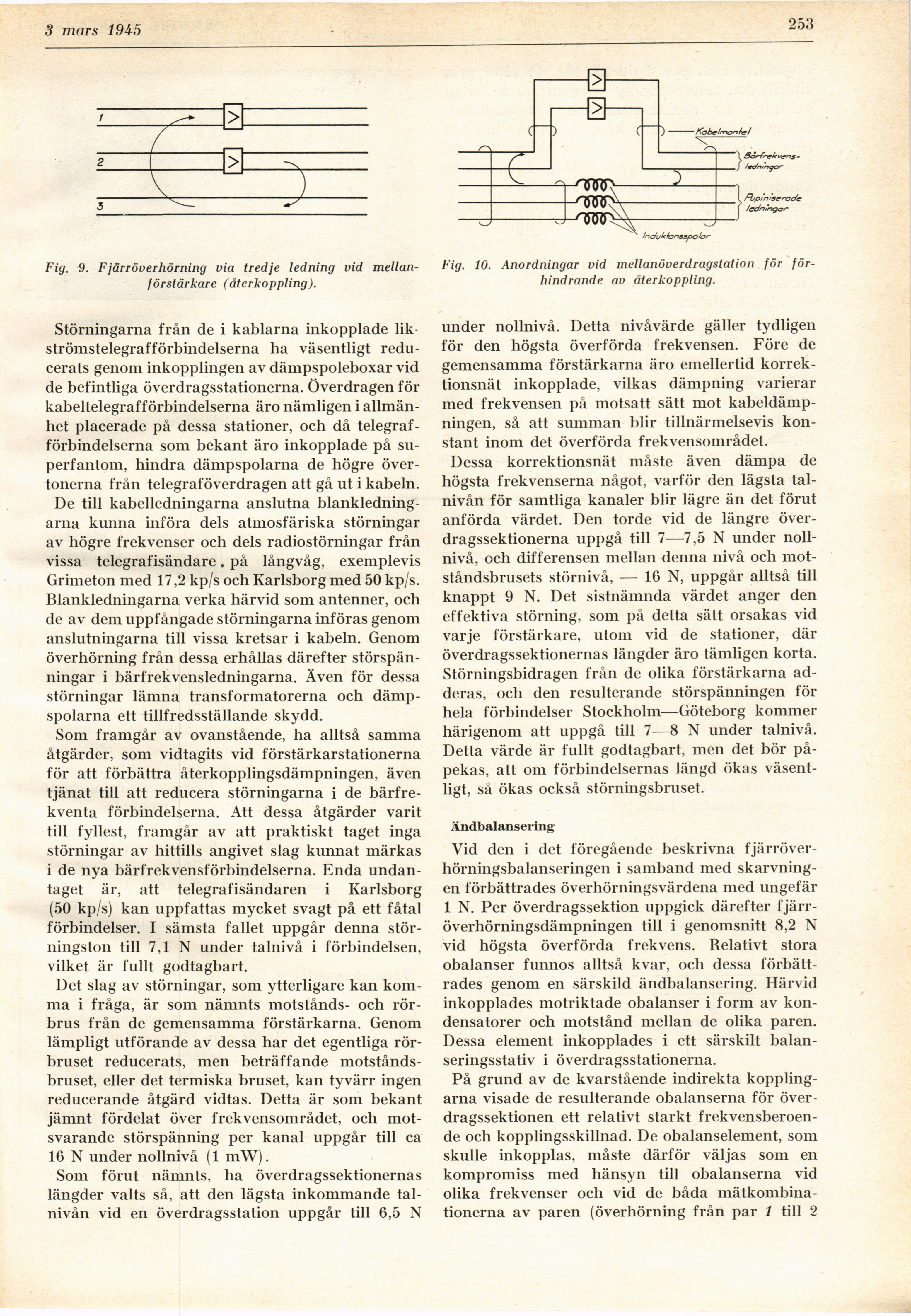

Fig. 9. Fjärröverhörning via tredje ledning vid
mellan-förstärkare (återkoppling).
Störningarna från de i kablarna inkopplade
lik-strömstelegrafförbindelserna ha väsentligt
reducerats genom inkopplingen av dämpspoleboxar vid
de befintliga överdragsstationerna. Överdragen för
kabeltelegrafförbindelserna äro nämligen i
allmänhet placerade på dessa stationer, och då
telegrafförbindelserna som bekant äro inkopplade på
superfantom, hindra dämpspolarna de högre
övertonerna från telegraföverdragen att gå ut i kabeln.
De till kabelledningarna anslutna
blankledningarna kunna införa dels atmosfäriska störningar
av högre frekvenser och dels radiostörningar från
vissa telegrafisändare. på långvåg, exemplevis
Grimeton med 17,2 kp/s och Karlsborg med 50 kp/s.
Blankledningarna verka härvid som antenner, och
de av dem uppfångade störningarna införas genom
anslutningarna till vissa kretsar i kabeln. Genom
överhörning från dessa erhållas därefter
störspänningar i bärfrekvensledningarna. Även för dessa
störningar lämna transformatorerna och
dämpspolarna ett tillfredsställande skydd.
Som framgår av ovanstående, ha alltså samma
åtgärder, som vidtagits vid förstärkarstationerna
för att förbättra återkopplingsdämpningen, även
tjänat till att reducera störningarna i de
bärfre-kventa förbindelserna. Att dessa åtgärder varit
till fyllest, framgår av att praktiskt taget inga
störningar av hittills angivet slag kunnat märkas
i de nya bärfrekvensförbindelserna. Enda
undantaget är, att telegrafisändaren i Karlsborg
(50 kp/s) kan uppfattas mycket svagt på ett fåtal
förbindelser. I sämsta fallet uppgår denna
störningston till 7,1 N under talnivå i förbindelsen,
vilket är fullt godtagbart.
Det slag av störningar, som ytterligare kan
komma i fråga, är som nämnts motstånds- och
rörbrus från de gemensamma förstärkarna. Genom
lämpligt utförande av dessa har det egentliga
rörbruset reducerats, men beträffande
motstånds-bruset, eller det termiska bruset, kan tyvärr ingen
reducerande åtgärd vidtas. Detta är som bekant
jämnt fördelat över frekvensområdet, och
motsvarande störspänning per kanal uppgår till ca
16 N under nollnivå (1 mW).
Som förut nämnts, ha överdragssektionernas
längder valts så, att den lägsta inkommande
talnivån vid en överdragsstation uppgår till 6,5 N
Fig. 10. Anordningar vid mellanöverdragstation för
förhindrande av återkoppling.
under nollnivå. Detta nivåvärde gäller tydligen
för den högsta överförda frekvensen. Före de
gemensamma förstärkarna äro emellertid
korrektionsnät inkopplade, vilkas dämpning varierar
med frekvensen på motsatt sätt mot
kabeldämpningen, så att summan blir tillnärmelsevis
konstant inom det överförda frekvensområdet.
Dessa korrektionsnät måste även dämpa de
högsta frekvenserna något, varför den lägsta
talnivån för samtliga kanaler blir lägre än det förut
anförda värdet. Den torde vid de längre
överdragssektionerna uppgå till 7—7,5 N under
nollnivå, och differensen mellan denna nivå och
motståndsbrusets störnivå, — 16 N, uppgår alltså till
knappt 9 N. Det sistnämnda värdet anger den
effektiva störning, som på detta sätt orsakas vid
varje förstärkare, utom vid de stationer, där
överdragssektionernas längder äro tämligen korta.
Störningsbidragen från de olika förstärkarna
adderas, och den resulterande störspänningen för
hela förbindelser Stockholm—Göteborg kommer
härigenom att uppgå till 7—8 N under talnivå.
Detta värde är fullt godtagbart, men det bör
påpekas, att om förbindelsernas längd ökas
väsentligt, så ökas också störningsbruset.
Ändbalansering
Vid den i det föregående beskrivna
fjärröver-hörningsbalanseringen i samband med
skarvningen förbättrades överhörningsvärdena med ungefär
1 N. Per överdragssektion uppgick därefter
fjärr-överhörningsdämpningen till i genomsnitt 8,2 N
vid högsta överförda frekvens. Relativt stora
obalanser funnos alltså kvar, och dessa
förbättrades genom en särskild ändbalansering. Härvid
inkopplades motriktade obalanser i form av
kondensatorer och motstånd mellan de olika paren.
Dessa element inkopplades i ett särskilt
balan-seringsstativ i överdragsstationerna.
På grund av de kvarstående indirekta
kopplingarna visade de resulterande obalanserna för
överdragssektionen ett relativt starkt
frekvensberoende och kopplingsskillnad. De obalanselement, som
skulle inkopplas, måste därför väljas som en
kompromiss med hänsyn till obalanserna vid
olika frekvenser och vid de båda
mätkombina-tionerna av paren (överhörning från par 1 till 2
