3 mars 1945
259
ningen användes givetvis för övre gruppens
frekvensband. Genom användning av motkoppling
eller negativ återkoppling kan man bygga
förstärkarna så, att de motsvara de mycket stora
krav i fråga om störningsfrihet, stabilitet och
klirrfrihet, som måste ställas, om
bärfrekvens-system av detta slag över huvud taget skola
kunna utföras så, att fullgoda förbindelser skapas.
Motkopplingsprincipen är väl känd genom
tidigare publikationer av skilda författare.
övervakningsanordningar
Det är viktigt att övervakningen av systemet,
framför allt av de obemannade
förstärkarstatio-nerna, är effektiv. Anordningarna härför
uppfylla följande villkor:
fel i obemannade stationer indikeras i dess
moderstation på sådant sätt, att
övervakningspersonalen av indikeringen kan avgöra, om felet
fordrar omedelbart ingripande eller icke;
övervakningspersonalen kan kontrollera vissa
viktiga data rörande den obevakade stationen från
moderstationen;
möjlighet finnes att från moderstationen inkoppla
reservförstärkare i den obevakade stationen.
För överföringen anlitas samma par i kabeln,
som utnyttjas för åttakanalsystemet. Genom
lågpassfilter i båda ändar av kabeln kan man utan

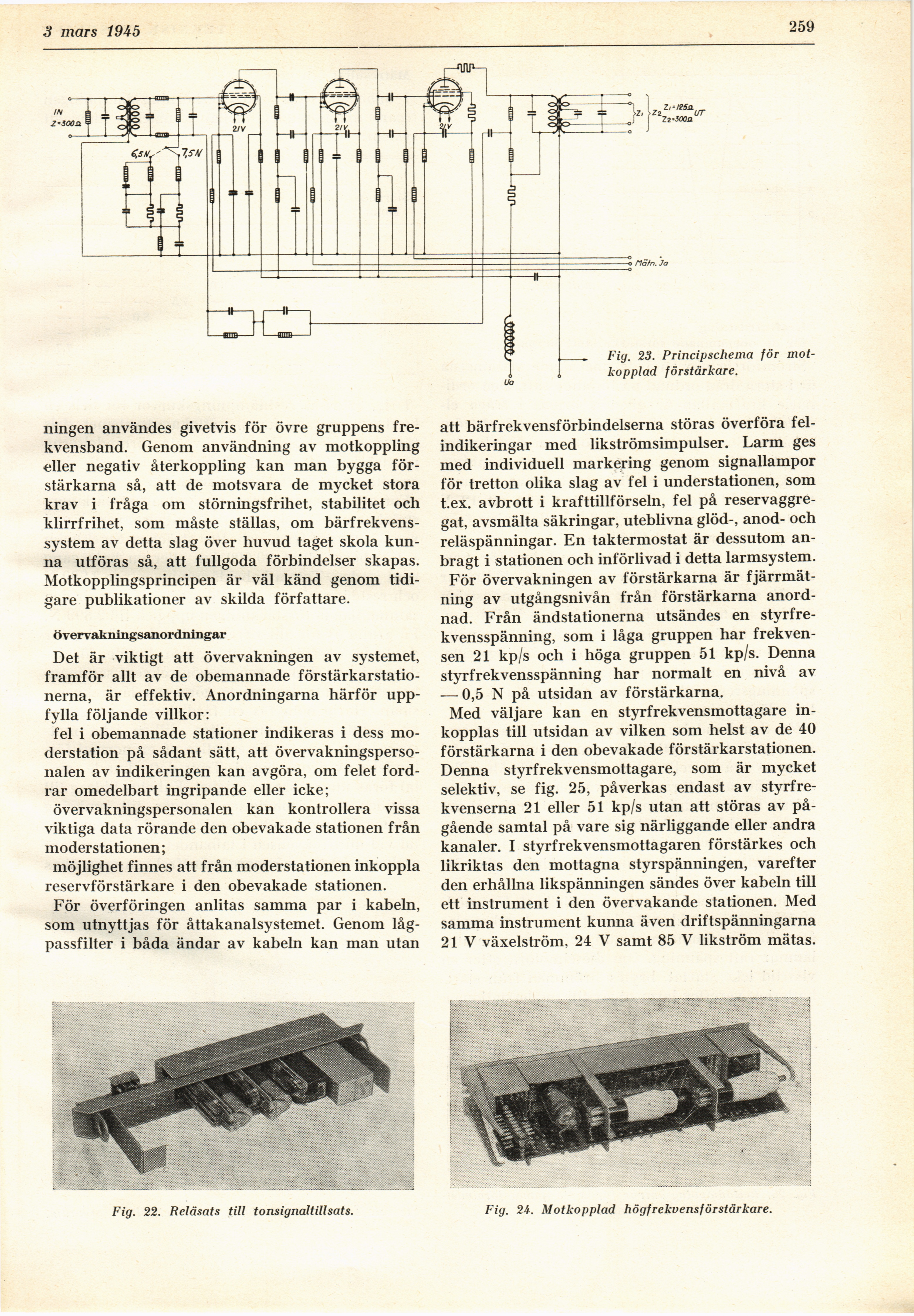

Fig. 23. Principschema för
mot-kopplad förstärkare.
att bärfrekvensförbindelserna störas överföra
felindikeringar med likströmsimpulser. Larm ges
med individuell markering genom signallampor
för tretton olika slag av fel i understationen, som
t.ex. avbrott i krafttillförseln, fel på
reservaggregat, avsmälta säkringar, uteblivna glöd-, anod- och
reläspänningar. En taktermostat är dessutom
anbragt i stationen och införlivad i detta larmsystem.
För övervakningen av förstärkarna är
fjärrmätning av utgångsnivån från förstärkarna
anordnad. Från ändstationerna utsändes en
styrfre-kvensspänning, som i låga gruppen har
frekvensen 21 kp/s och i höga gruppen 51 kp/s. Denna
styrfrekvensspänning har normalt en nivå av
— 0,5 N på utsidan av förstärkarna.
Med väljare kan en styrfrekvensmottagare
inkopplas till utsidan av vilken som helst av de 40
förstärkarna i den obevakade förstärkarstationen.
Denna styrfrekvensmottagare, som är mycket
selektiv, se fig. 25, påverkas endast av
styrfrekvenserna 21 eller 51 kp/s utan att störas av
pågående samtal på vare sig närliggande eller andra
kanaler. I styrfrekvensmottagaren förstärkes och
likriktas den mottagna styrspänningen, varefter
den erhållna likspänningen sändes över kabeln till
ett instrument i den övervakande stationen. Med
samma instrument kunna även driftspänningarna
21 V växelström. 24 V samt 85 V likström mätas.
Fig. 22. Reläsats till tonsignaltillsats. Fig. 24. Motkopplad högfrekvensförstärkare.
