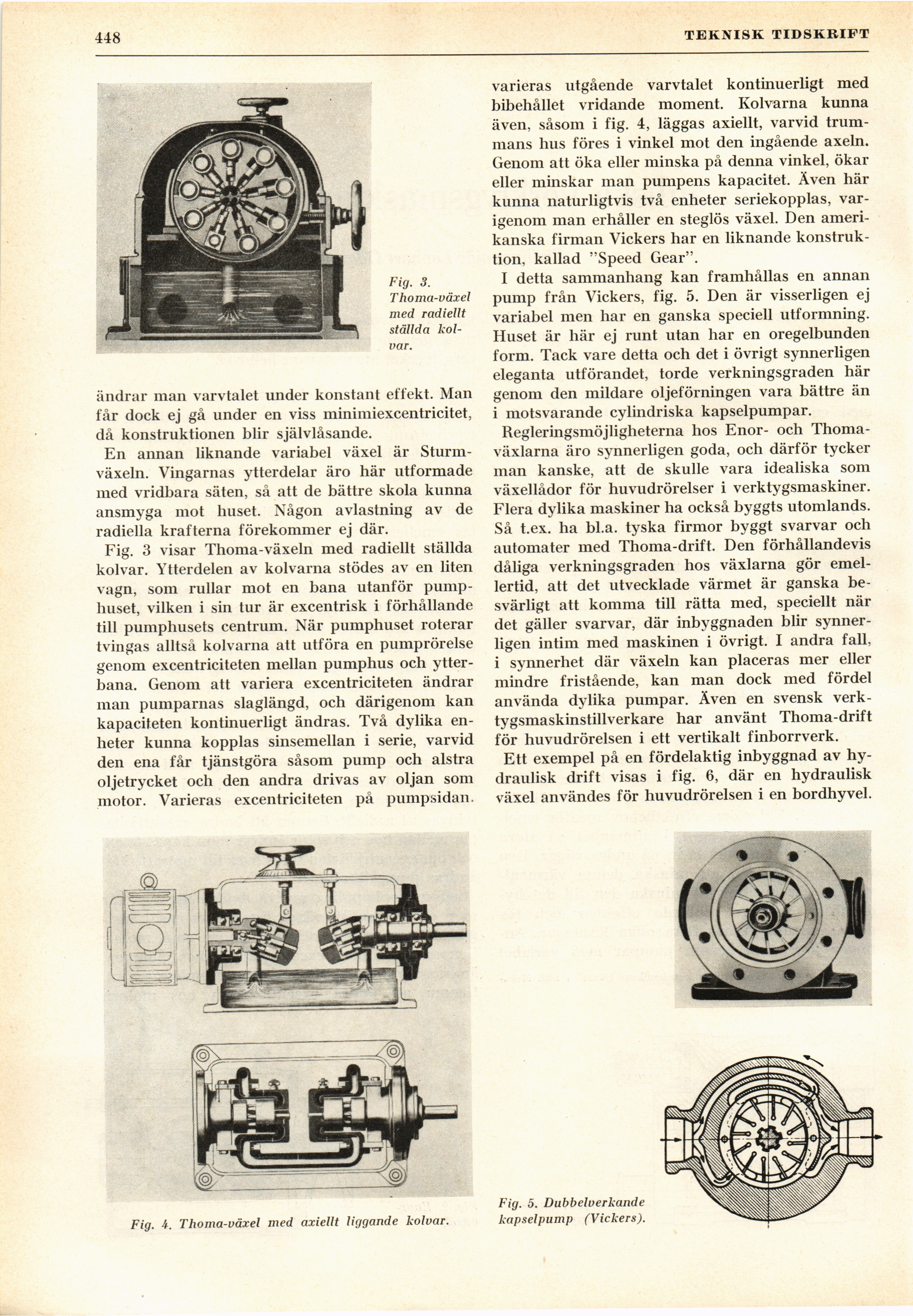

448
TEKNISK TIDSKRIFT
Fig. 3.
Thoma-växel
med radiellt
ställda
kolvar.
ändrar man varvtalet under konstant effekt. Man
får dock ej gå under en viss minimiexcentricitet,
då konstruktionen blir självlåsande.
En annan liknande variabel växel är
Sturm-växeln. Vingarnas ytterdelar äro här utformade
med vridbara säten, så att de bättre skola kunna
ansmyga mot huset. Någon avlastning av de
radiella krafterna förekommer ej där.
Fig. 3 visar Thoma-växeln med radiellt ställda
kolvar. Ytterdelen av kolvarna stödes av en liten
vagn, som rullar mot en bana utanför
pumphuset, vilken i sin tur är excentrisk i förhållande
till pumphusets centrum. När pumphuset roterar
tvingas alltså kolvarna att utföra en pumprörelse
genom excentriciteten mellan pumphus och
ytter-bana. Genom att variera excentriciteten ändrar
man pumparnas slaglängd, och därigenom kan
kapaciteten kontinuerligt ändras. Två dylika
enheter kunna kopplas sinsemellan i serie, varvid
den ena får tjänstgöra såsom pump och alstra
oljetrycket och den andra drivas av oljan som
motor. Varieras excentriciteten på pumpsidan.
varieras utgående varvtalet kontinuerligt med
bibehållet vridande moment. Kolvarna kunna
även, såsom i fig. 4, läggas axiellt, varvid
trummans hus föres i vinkel mot den ingående axeln.
Genom att öka eller minska på denna vinkel, ökar
eller minskar man pumpens kapacitet. Även här
kunna naturligtvis två enheter seriekopplas,
varigenom man erhåller en steglös växel. Den
amerikanska firman Vickers har en liknande
konstruktion, kallad "Speed Gear".
I detta sammanhang kan framhållas en annan
pump från Vickers, fig. 5. Den är visserligen ej
variabel men har en ganska speciell utformning.
Huset är här ej runt utan har en oregelbunden
form. Tack vare detta och det i övrigt synnerligen
eleganta utförandet, torde verkningsgraden här
genom den mildare oljeförningen vara bättre än
i motsvarande cylindriska kapselpumpar.
Regleringsmöjligheterna hos Enor- och
Thoma-växlarna äro synnerligen goda, och därför tycker
man kanske, att de skulle vara idealiska som
växellådor för huvudrörelser i verktygsmaskiner.
Flera dylika maskiner ha också byggts utomlands.
Så t.ex. ha bl.a. tyska firmor byggt svarvar och
automater med Thoma-drift. Den förhållandevis
dåliga verkningsgraden hos växlarna gör
emellertid, att det utvecklade värmet är ganska
besvärligt att komma till rätta med, speciellt när
det gäller svarvar, där inbyggnaden blir
synnerligen intim med maskinen i övrigt. I andra fall,
i synnerhet där växeln kan placeras mer eller
mindre fristående, kan man dock med fördel
använda dylika pumpar. Även en svensk
verktygsmaskinstillverkare har använt Thoma-drift
för huvudrörelsen i ett vertikalt finborrverk.
Ett exempel på en fördelaktig inbyggnad av
hydraulisk drift visas i fig. 6, där en hydraulisk
växel användes för huvudrörelsen i en bordhyvel.
Fig. 4. Thoma-växel med axiellt liggande kolvar.
Fig. 5. Dubbelverkande
kapselpump (Vickers).
