Hmedel = R- (S + Hk) —S*(1 — M)
där
Hmedel är medelvärdet av himmelsljusets
belysningsstyrka på ett horisontalplan med fri
horisont, uttryckes här i Es -enheter (dvs.
belysnings-styrkan på horisontalplan med fri horisont från
både sol och en fullt klar himmel när solen står
45° över horisonten);
R är den relativa belysningen, dvs. förhållandet
mellan medelbelysningsstyrkan på horisontalplan
med fri horisont vid viss molnighet och den
belysningsstyrka som skulle råda om himlen vore
fullt klar;
(S + Hk) är belysningsstyrkan på horisontalplan
med fri horisont från sol jämte klar himmel;
S är belysningsstyrkan på horisontalplan med
fri horisont från solen enbart;
M är molnighetsprocenten, dvs. den del av
himlens yta som är täckt av moln.
Ett sådant diagram, gällande 60 :e breddgraden,
framgår av fig. 5. Som ett approximativt värde på
Hmedel kan nämnas, att denna är direkt
proportionell mot solens höjdvinkel, räknat i grader, med
ett värde av 0,35 Es-enheter vid 45° solhöjd.
Intensitetsdiagram
Slutligen har för att fullfölja beskrivningen av
den del av en orts ljusklimat, som hör till den
synliga delen av spektrum, även uppställts ett
diagram, fig. 6, över solens ljusstyrka som funktion
av solhöjden. Med hjälp av detta och
soldiagrammen kan för varje tid på året och dagen solens
medelintensitet på t.ex. en fasad beräknas.
De ovannämnda diagrammen avse att utgöra det

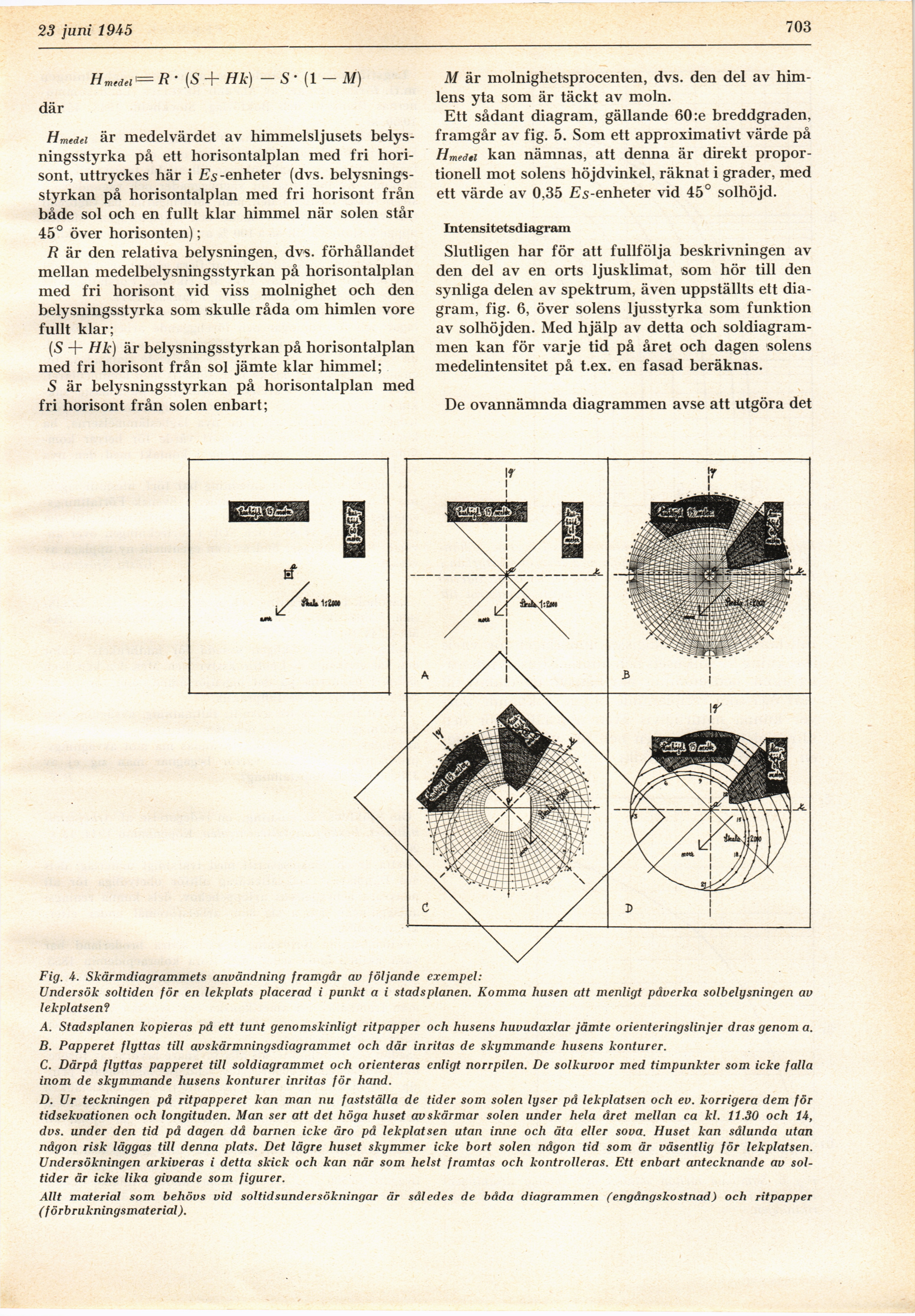

Fig. 4. Skärmdiagrammets användning framgår av följande exempel:
Undersök soltiden för en lekplats placerad i punkt a i stadsplanen. Komma husen att menligt påverka solbelysningen av
lekplatsen?
A. Stadsplanen kopieras på ett tunt genomskinligt ritpapper och husens huvudaxlar jämte orienteringslinjer dras genom a.
B. Papperet flyttas till avskärmningsdiagrammet och där inritas de skymmande husens konturer.
C. Därpå flyttas papperet till soldiagrammet och orienteras enligt norrpilen. De solkurvor med timpunkter som icke falla
inom de skymmande husens konturer inritas för hand.
D. Ur teckningen på ritpapperet kan man nu fastställa de tider som solen lyser på lekplatsen och ev. korrigera dem för
tidsekvationen och longituden. Man ser att det höga huset avskärmar solen under hela året mellan ca kl. 11.30 och 14,
dvs. under den tid på dagen då barnen icke äro på lekplatsen utan inne och äta eller sova. Huset kan sålunda utan
någon risk läggas till denna plats. Det lägre huset skymmer icke bort solen någon tid som är väsentlig för lekplatsen.
Undersökningen arkiveras i detta skick och kan när som helst framtas och kontrolleras. Ett enbart antecknande av
soltider är icke lika givande som figurer.
Allt material som behövs vid soltidsundersökningar är således de båda diagrammen (engångskostnad) och ritpapper
(förbrukningsmaterial).
