Full resolution (JPEG) - On this page / på denna sida - H. 32. 11 augusti 1945 - Tillverkning av fotografiska emulsioner, av Georg Sjöstedt
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

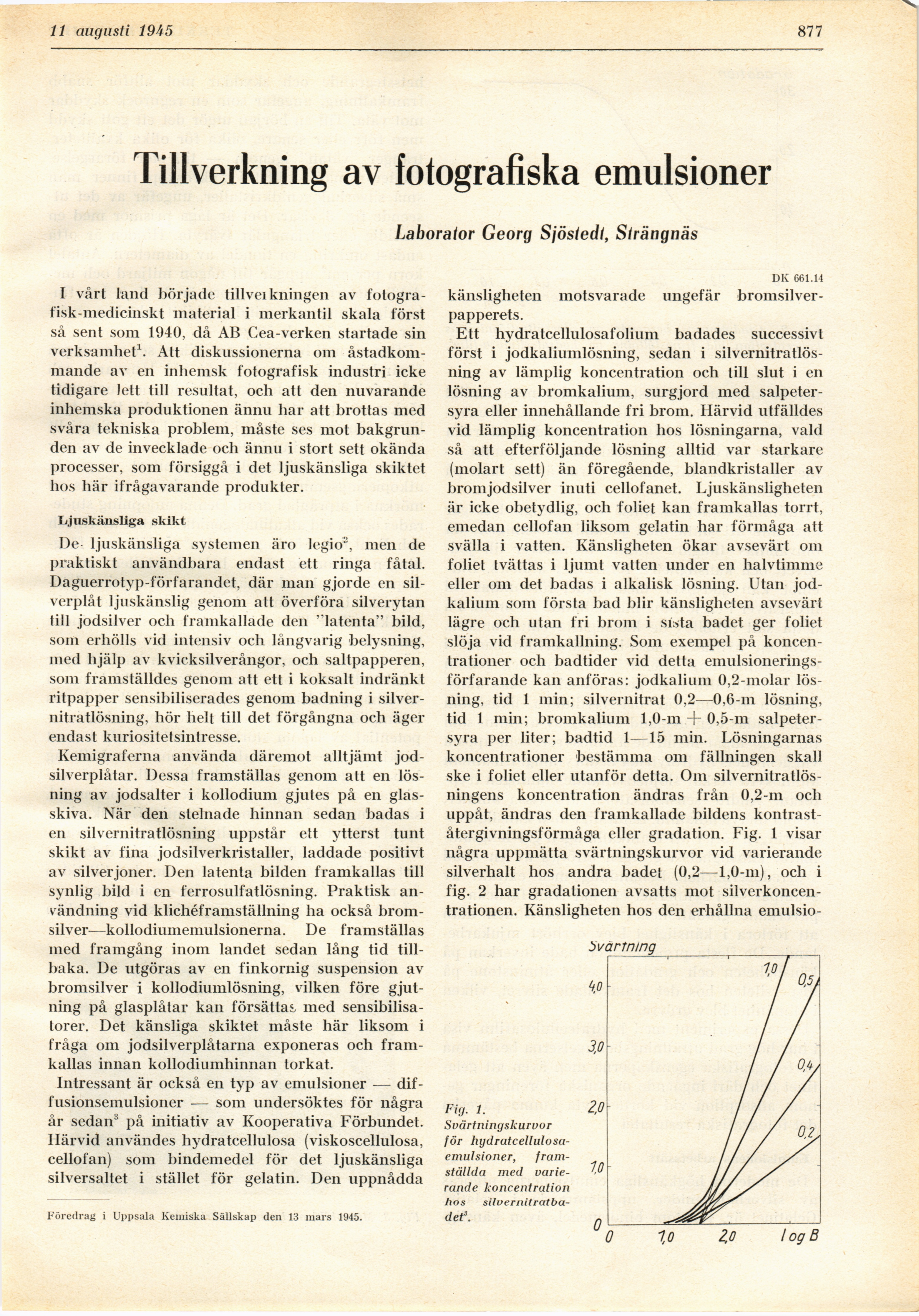

11 augusti 1945
877
Tillverkning av fotografiska emulsioner
Laborator Georg Sjöstedt, Strängnäs
I vårt land började tillveikningen av
fotogra-fisk-medicinskt material i merkantil skala först
så sent som 1940, då AB Cea-verken startade sin
verksamhet1. Att diskussionerna om
åstadkommande av en inhemsk fotografisk industri icke
tidigare lett till resultat, och att den nuvarande
inhemska produktionen ännu har att brottas med
svåra tekniska problem, måste ses mot
bakgrunden av de invecklade och ännu i stort sett okända
processer, som försiggå i det ljuskänsliga skiktet
hos här ifrågavarande produkter.
lijuskiinsliga skikt
I)e ljuskänsliga systemen äro legio", men de
praktiskt användbara endast ett ringa fåtal.
Daguerrotyp-förfarandet, där man gjorde en
silverplåt ljuskänslig genom att överföra silverytan
till jodsilver och framkallade den ’ latenta" bild,
som erhölls vid intensiv och långvarig belysning,
med hjälp av kvicksilverångor, och saltpapperen,
som framställdes genom att ett i koksalt indränkt
ritpapper sensibiliserades genom badning i
silvernitratlösning, hör belt till det förgångna och äger
endast kuriositetsintresse.
Kemigraferna använda däremot alltjämt
jodsilverplåtar. Dessa framställas genom att en
lösning av jodsalter i kollodium gjutes på en
glasskiva. När den stelnade hinnan sedan badas i
en silvernitratlösning uppstår ett ytterst tunt
skikt av fina jodsilverkristaller, laddade positivt
av silverjoner. Den latenta bilden framkallas till
synlig bild i en ferrosulfatlösning. Praktisk
användning vid klichéframställning ha också
brom-silver—kollodiumemulsionerna. De framställas
med framgång inom landet sedan lång tid
tillbaka. De utgöras av en finkornig suspension av
bromsilver i kollodiumlösning, vilken före
gjutning på glasplåtar kan försättas med
sensibilisa-torer. Det känsliga skiktet måste här liksom i
fråga om jodsilverplåtarna exponeras och
framkallas innan kollodiumhinnan torkat.
Intressant är också en typ av emulsioner —
dif-fusionsemulsioner — som undersöktes för några
år sedan:! på initiativ av Kooperativa Förbundet.
Härvid användes hydratcellulosa (viskoscellulosa,
cellofan) som bindemedel för det ljuskänsliga
silversaltet i stället för gelatin. Den uppnådda
Föredrag i Uppsala Kemiska Sällskap den 13 mars 1945.
DK 661.11
känsligheten motsvarade ungefär
bromsilver-papperets.
Ett hydratcellulosafolium badades successivt
först i jodkaliumlösning, sedan i
silvernitratlösning av lämplig koncentration och till slut i en
lösning av bromkalium, surgjord med
salpetersyra eller innehållande fri brom. Härvid utfälldes
vid lämplig koncentration hos lösningarna, väld
så att efterföljande lösning alltid var starkare
(molart sett) än föregående, biandkristaller av
bromjodsilver inuti cellofanet. Ljuskänsligheten
är icke obetydlig, och foliet kan framkallas torrt,
emedan cellofan liksom gelatin har förmåga att
svälla i vatten. Känsligheten ökar avsevärt om
foliet tvättas i ljumt vatten under en halvtimme
eller om det badas i alkalisk lösning. Utan
jod-kalium som första bad blir känsligheten avsevärt
lägre och utan fri brom i sista badet ger foliet
slöja vid framkallning. Som exempel på
koncentrationer och badtider vid detta
emulsionerings-förfarande kan anföras: jodkalium 0,2-molar
lösning, tid 1 min; silvernitrat 0,2—0,6-111 lösning,
tid 1 min; bromkalium 1,0-m + 0,5-in
salpetersyra per liter; badtid 1—15 min. Lösningarnas
koncentrationer bestämma 0111 fällningen skall
ske i foliet eller utanför detta. Om
silvernitratlös-ningens koncentration ändras från 0.2-m och
uppåt, ändras den framkallade bildens
kontrast-återgivningsförmåga eller gradation. Fig. 1 visar
några uppmätta svärtningskurvor vid varierande
silverhalt hos andra badet (0,2—1,0-m), och i
fig. 2 har gradationen avsatts mot
silverkoncentrationen. Känsligheten hos den erhållna emulsio-
5vctr†ning ____
Fig. 1.
Svärtningskurvor
för
hijdratcellulosa-emulsioner, framställda med
varierande koncentration
hos silver nit
rcitba-det3.
<< prev. page << föreg. sida << >> nästa sida >> next page >>
