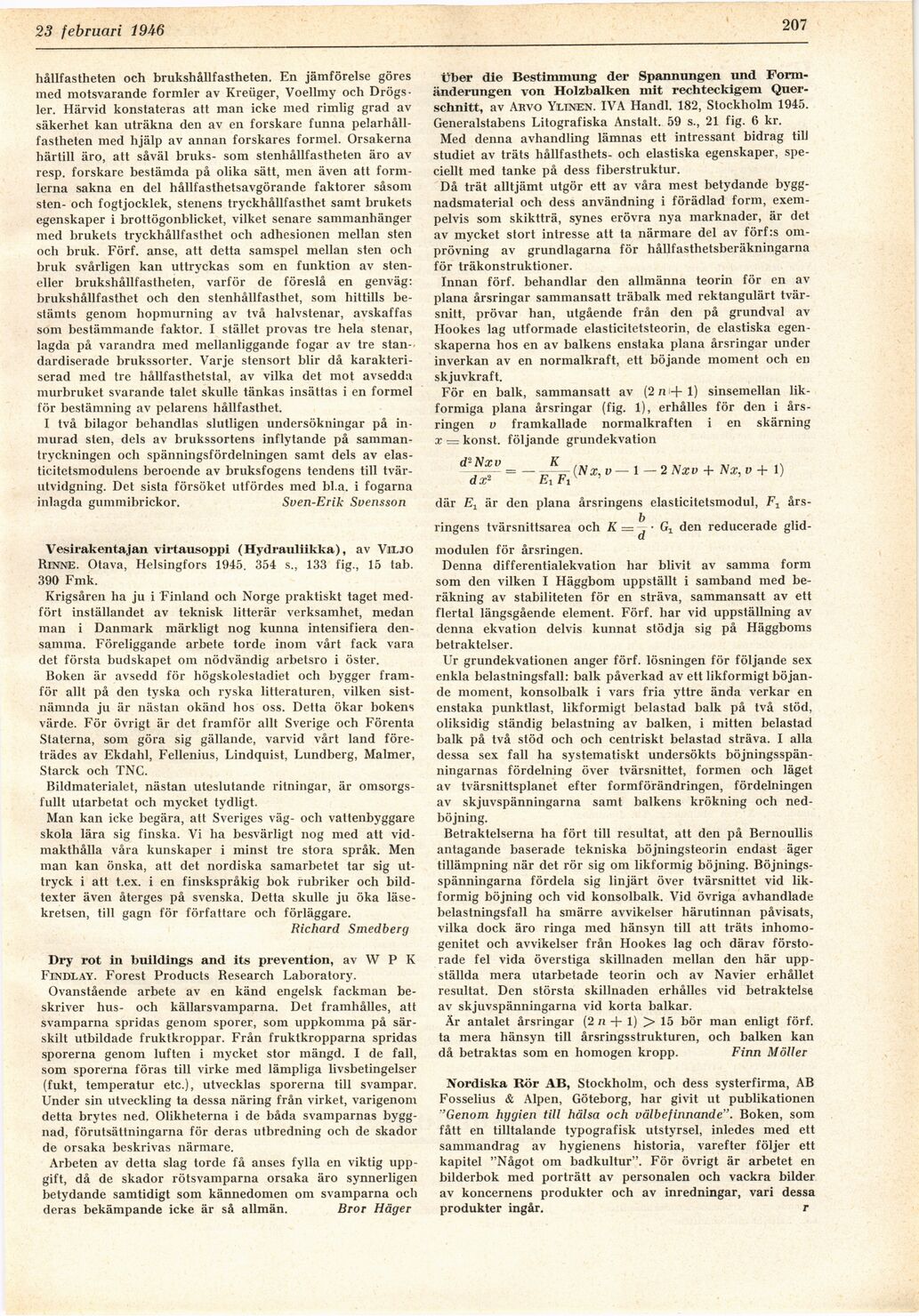

Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
16 februari 1946
207
hållfastheten och brukshållfastheten. En jämförelse göres
med motsvarande formler av Kreüger, Voellmy och
Drögs-ler. Härvid konstateras att man icke med rimlig grad av
säkerhet kan uträkna den av en forskare funna
pelarhåll-fastheten med hjälp av annan forskares formel. Orsakerna
härtill äro, att såväl bruks- som stenhållfastheten äro av
resp. forskare bestämda på olika sätt, men även att
formlerna sakna en del hållfasthetsavgörande faktorer såsom
sten- och fogtjocklek, stenens tryckhållfasthet samt brukets
egenskaper i brottögonblicket, vilket senare sammanhänger
med brukets tryckhållfasthet och adhesionen mellan sten
och bruk. Förf. anse, att detta samspel mellan sten och
bruk svårligen kan uttryckas som en funktion av
sten-eller brukshållfastheten, varför de föreslå en genväg:
brukshållfasthet och den stenhållfasthet, som hittills
bestämts genom hopmurning av två halvstenar, avskaffas
som bestämmande faktor. I stället provas tre hela stenar,
lagda på varandra med mellanliggande fogar av tre stån-’
dardiserade brukssorter. Varje stensort blir då
karakteriserad med tre hållfasthetstal, av vilka det mot avsedda
murbruket svarande talet skulle tänkas insättas i en formel
för bestämning av pelarens hållfasthet.
I två bilagor behandlas slutligen undersökningar på
inmurad sten, dels av brukssortens inflytande på
sammantryckningen och spänningsfördelningen samt dels av
elas-ticitetsmodulens beroende av bruksfogens tendens till
tvär-utvidgning. Det sista försöket utfördes med bl.a. i fogarna
inlagda gummibrickor. Sven-Erik Svensson
Vesirakentajan virtausoppi (Hydranliikka), av Viljo
Rinne. Otava, Helsingfors 1945. 354 s., 133 fig., 15 tab.
390 Fmk.
Krigsåren ha ju i Finland och Norge praktiskt taget
medfört inställandet av teknisk litterär verksamhet, medan
man i Danmark märkligt nog kunna intensifiera
densamma. Föreliggande arbete torde inom vårt fack vara
det första budskapet om nödvändig arbetsro i öster.
Boken är avsedd för högskolestadiet och bygger
framför allt på den tyska och ryska litteraturen, vilken
sistnämnda ju är nästan okänd hos oss. Detta ökar bokens
värde. För övrigt är det framför allt Sverige och Förenta
Staterna, som göra sig gällande, varvid vårt land
företrädes av Ekdahl, Fellenius, Lindquist, Lundberg, Malmer,
Starck och TNC.
Bildmaterialet, nästan uteslutande ritningar, är
omsorgsfullt utarbetat och mycket tydligt.
Man kan icke begära, att Sveriges väg- och vattenbyggare
skola lära sig finska. Vi ha besvärligt nog med att
vidmakthålla våra kunskaper i minst tre stora språk. Men
man kan önska, att det nordiska samarbetet tar sig
uttryck i att t.ex. i en finskspråkig bok rubriker och
bildtexter även återges på svenska. Detta skulle ju öka
läsekretsen, till gagn för författare och förläggare.
Richard Smedberg
Dry rot in bnildings and its prevention, av W P K
Findlay. Forest Products Research Laboratory.
Ovanstående arbete av en känd engelsk fackman
beskriver hus- och källarsvamparna. Det framhålles, att
svamparna spridas genom sporer, som uppkomma på
särskilt utbildade fruktkroppar. Från fruktkropparna spridas
sporerna genom luften i mycket stor mängd. I de fall,
som sporerna föras till virke med lämpliga livsbetingelser
(fukt, temperatur etc.), utvecklas sporerna till svampar.
Under sin utveckling ta dessa näring från virket, varigenom
detta brytes ned. Olikheterna i de båda svamparnas
byggnad, förutsättningarna för deras utbredning och de skador
de orsaka beskrivas närmare.
Arbeten av detta slag torde få anses fylla en viktig
uppgift, då de skador rötsvamparna orsaka äro synnerligen
betydande samtidigt som kännedomen om svamparna och
deras bekämpande icke är så allmän. Bror Häger
über die Bestimmung der Spannungen und
Form-änderungen von Holzbalken mit rechteckigem
Quer-schnitt, av Arvo Ylinen. IVA Handl. 182, Stockholm 1945.
Generalstabens Litografiska Anstalt. 59 s., 21 fig. 6 kr.
Med denna avhandling lämnas ett intressant bidrag till
studiet av träts hållfasthets- och elastiska egenskaper,
speciellt med tanke på dess fiberstruktur.
Då trät alltjämt utgör ett av våra mest betydande
byggnadsmaterial och dess användning i förädlad form,
exempelvis som skiktträ, synes erövra nya marknader, är det
av mycket stort intresse att ta närmare del av förf:s
omprövning av grundlagarna för hållfasthetsberäkningarna
för träkonstruktioner.
Innan förf. behandlar den allmänna teorin för en av
plana årsringar sammansatt träbalk med rektangulärt
tvärsnitt, prövar han, utgående från den på grundval av
Hookes lag utformade elasticitetsteorin, de elastiska
egenskaperna hos en av balkens enstaka plana årsringar under
inverkan av en normalkraft, ett böjande moment och en
skjuvkraft.
För en balk, sammansatt av (2 n + 1) sinsemellan
likformiga plana årsringar (fig. 1), erhålles för den i
årsringen v framkallade normalkraften i en skärning
x = konst, följande grundekvation
d-Nxv K .
. - = -— JVi,ü- 1 — 2 Nxv + Nx, v + 1)
dxi bi 11
där E1 är den plana årsringens elasticitetsmodul, Fx
årsringens tvärsnittsarea och K = ^ • Gx den reducerade
glidmodulen för årsringen.
Denna differentialekvation har blivit av samma form
som den vilken I Häggbom uppställt i samband med
beräkning av stabiliteten för en sträva, sammansatt av ett
flertal längsgående element. Förf. har vid uppställning av
denna ekvation delvis kunnat stödja sig på Häggboms
betraktelser.
Ur grundekvationen anger förf. lösningen för följande sex
enkla belastningsfall: balk påverkad av ett likformigt
böjande moment, konsolbalk i vars fria yttre ända verkar en
enstaka punktlast, likformigt belastad balk på två stöd,
oliksidig ständig belastning av balken, i mitten belastad
balk på två stöd och och centriskt belastad sträva. I alla
dessa sex fall ha systematiskt undersökts
böjningsspänningarnas fördelning över tvärsnittet, formen och läget
av tvärsnittsplanet efter formförändringen, fördelningen
av skjuvspänningarna samt balkens krökning och
nedböjning.
Betraktelserna ha fört till resultat, att den på Bernoullis
antagande baserade tekniska böjningsteorin endast äger
tillämpning när det rör sig om likformig böjning.
Böjningsspänningarna fördela sig linjärt över tvärsnittet vid
likformig böjning och vid konsolbalk. Vid övriga avhandlade
belastningsfall ha smärre avvikelser härutinnan påvisats,
vilka dock äro ringa med hänsyn till att träts
inhomogenitet och avvikelser från Hookes lag och därav
förstorade fel vida överstiga skillnaden mellan den här
uppställda mera utarbetade teorin och av Navier erhållet
resultat. Den största skillnaden erhålles vid betraktelse
av skjuvspänningarna vid korta balkar.
Är antalet årsringar (2 n + 1) > 15 bör man enligt förf.
ta mera hänsyn till årsringsstrukturen, och balken kan
då betraktas som en homogen kropp. Finn Möller
Nordiska Rör AB, Stockholm, och dess systerfirma, AB
Fosselius & Alpen, Göteborg, har givit ut publikationen
"Genom hygien till hälsa och välbefinnande". Boken, som
fått en tilltalande typografisk utstyrsel, inledes med ett
sammandrag av hygienens historia, varefter följer ett
kapitel "Något om badkultur". För övrigt är arbetet en
bilderbok med porträtt av personalen och vackra bilder
av koncernens produkter och av inredningar, vari dessa
produkter ingår. r
