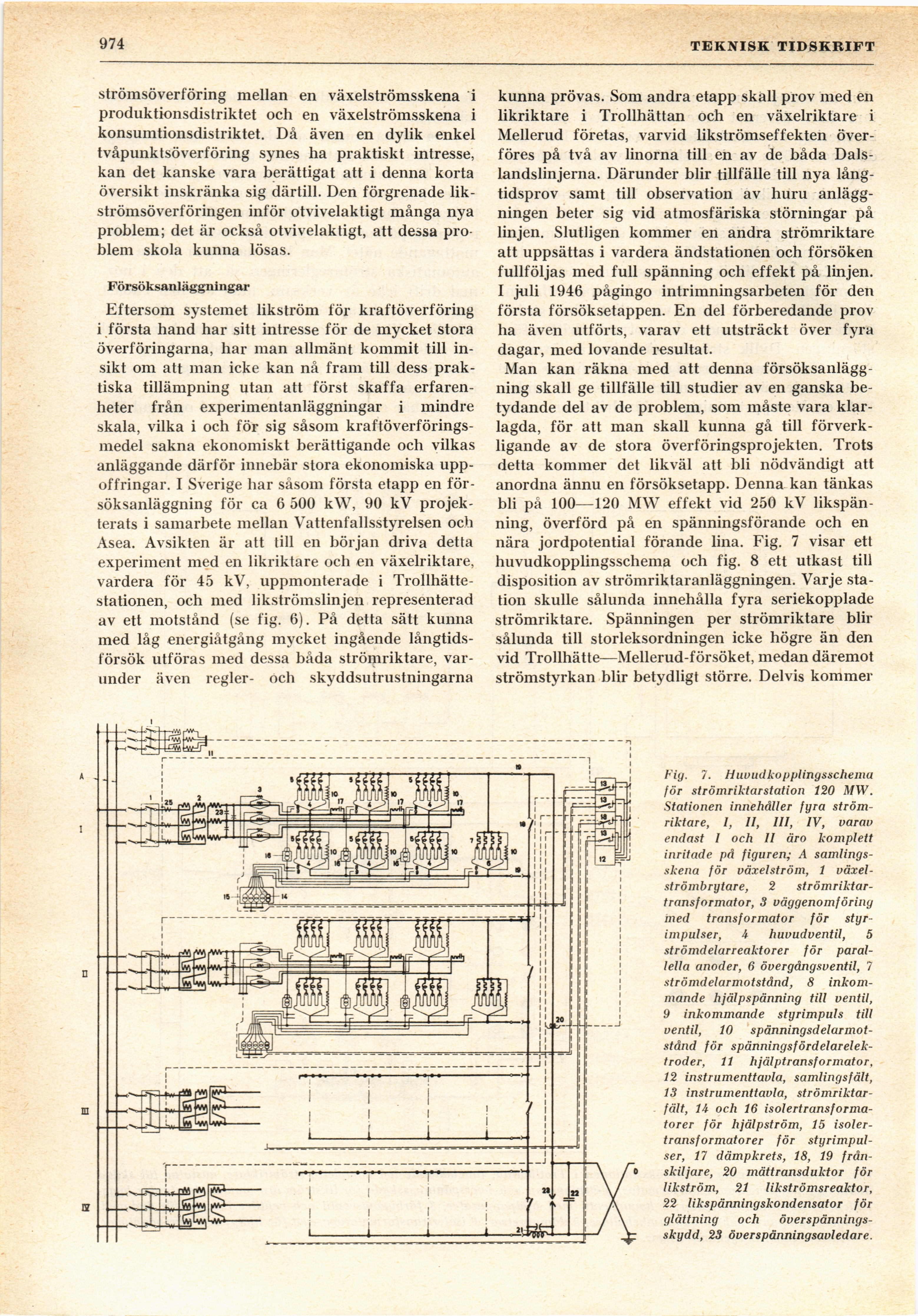

Full resolution (JPEG) - On this page / på denna sida - H. 40. 5 oktober 1946 - Kraftöverföring med högspänd likström, av Uno Lamm
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
974
TEKNISK TIDSKRIFT
strömsöverföring mellan en växelströmsskena i
produktionsdistriktet och en växelströmsskena i
konsumtionsdistriktet. Då även en dylik enkel
tvåpunktsöverföring synes ha praktiskt intresse,
kan det kanske vara berättigat att i denna korta
översikt inskränka sig därtill. Den förgrenade
likströmsöverföringen inför otvivelaktigt många nya
problem; det är också otvivelaktigt, att dessa
problem skola kunna lösas.
Försöksanläggningar
Eftersom systemet likström för kraftöverföring
i första hand har sitt intresse för de mycket stora
överföringarna, har man allmänt kommit till
insikt om att man icke kan nå fram till dess
praktiska tillämpning utan att först skaffa
erfarenheter från experimentanläggningar i mindre
skala, vilka i och för sig såsom
kraftöverföringsmedel sakna ekonomiskt berättigande och vilkas
anläggande därför innebär stora ekonomiska
uppoffringar. I Sverige har såsom första etapp en
försöksanläggning för ca 6 500 kW, 90 kV
projekterats i samarbete mellan Vattenfallsstyrelsen och
Asea. Avsikten är att till en början driva detta
experiment med en likriktare och en växelriktare,
vardera för 45 kV, uppmonterade i
Trollhätte-stationen, och med likströmslinjen representerad
av ett motstånd (se fig. 6). På detta sätt kunna
med låg energiåtgång mycket ingående
långtidsförsök utföras med dessa båda strömriktare,
varunder även regler- och skyddsutrustningarna
kunna prövas. Som andra etapp skall prov med en
likriktare i Trollhättan och en växelriktare i
Mellerud företas, varvid likströmseffekten
överföres på två av linorna till en av de båda
Dalslandslinjerna. Därunder blir tillfälle till nya
långtidsprov samt till observation av huru
anläggningen beter sig vid atmosfäriska störningar på
linjen. Slutligen kommer en andra strömriktare
att uppsättas i vardera ändstationen och försöken
fullföljas med full spänning och effekt på linjen.
I juli 1946 pågingo intrimningsarbeten för den
första försöksetappen. En del förberedande prov
ha även utförts, varav ett utsträckt över fyra
dagar, med lovande resultat.
Man kan räkna med att denna
försöksanläggning skall ge tillfälle till studier av en ganska
betydande del av de problem, som måste vara
klarlagda, för att man skall kunna gå till
förverkligande av de stora överföringsprojekten. Trots
detta kommer det likväl att bli nödvändigt att
anordna ännu en försöksetapp. Denna kan tänkas
bli på 100—120 MW effekt vid 250 kV
likspänning, överförd på en spänningsförande och en
nära jordpotential förande lina. Fig. 7 visar ett
huvudkopplingsschema och fig. 8 ett utkast till
disposition av strömriktaranläggningen. Varje
station skulle sålunda innehålla fyra seriekopplade
strömriktare. Spänningen per strömriktare blir
sålunda till storleksordningen icke högre än den
vid Trollhätte—Mellerud-försöket, medan däremot
strömstyrkan blir betydligt större. Delvis kommer
Fig. 7. Huvudkopplingsscliema
för strömriktarstation 120 MW.
Stationen innehåller fyra
strömriktare, I, II, III, IV, varav
endast I och II äro komplett
inritade på figuren; A
samlingsskena för växelström, 1
växel-strömbrytare, 2
strömriktar-transformator, 3 väggenomföring
med transformator för
styrimpulser, 4 huvudventil, 5
strömdelarreaktorer för
parallella anoder, 6 övergångsventil, 7
strömdelar motstånd, 8
inkommande hjälpspänning till ventil,
9 inkommande styrimpuls till
ventil, 10
spänningsdelarmot-stånd för
spänningsfördelarelek-t roder, 11 hjälptransf ormator,
12 instrumenttavla, samlingsfält,
13 instrumenttavla,
strömriktar-fält, 14 och 16
isolertransforma-torer för hjälpström, 15
isoler-transformatorer för
styrimpulser, 17 dämpkrets, 18, 19
frånskiljare, 20 mättransduktor för
likström, 21 likströmsreaktor,
22 likspänningskondensator för
glättning och
överspänningsskydd, 23 överspänningsavledare.
