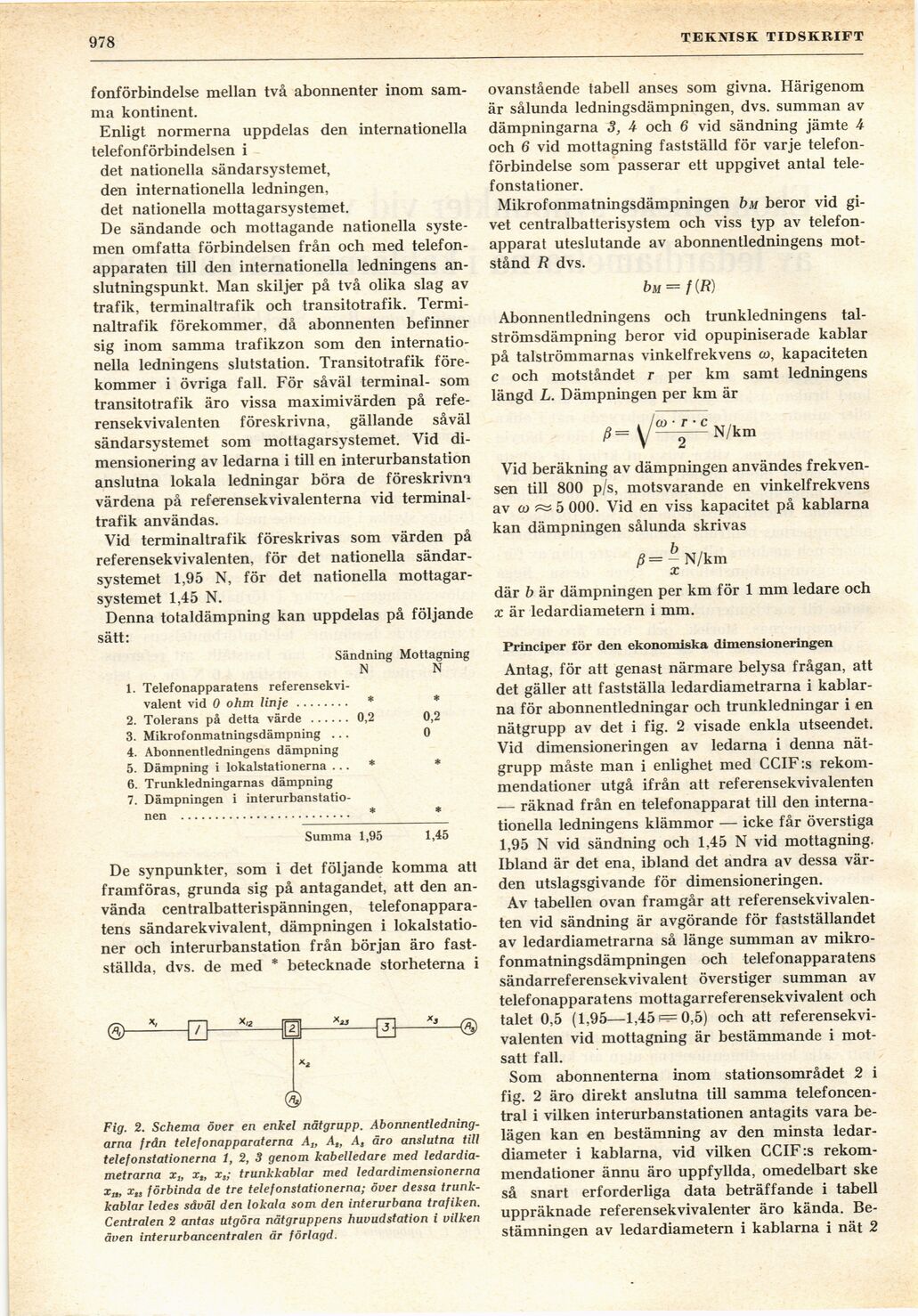

978
fonförbindelse mellan två abonnenter inom
samma kontinent.
Enligt normerna uppdelas den internationella
telefonförbindelsen i
det nationella sändarsystemet,
den internationella ledningen,
det nationella mottagarsystemet.
De sändande och mottagande nationella
systemen omfatta förbindelsen från och med
telefonapparaten till den internationella ledningens
anslutningspunkt. Man skiljer på två olika slag av
trafik, terminaltrafik och transitotrafik.
Terminaltrafik förekommer, då abonnenten befinner
sig inom samma trafikzon som den
internationella ledningens slutstation. Transitotrafik
förekommer i övriga fall. För såväl terminal- som
transitotrafik äro vissa maximivärden på
refe-rensekvivalenten föreskrivna, gällande såväl
sändarsystemet som mottagarsystemet. Vid
dimensionering av ledarna i till en interurbanstation
anslutna lokala ledningar böra de föreskrivna
värdena på referensekvivalenterna vid
terminal-trafik användas.
Vid terminaltrafik föreskrivas som värden på
referensekvivalenten, för det nationella
sändarsystemet 1,95 N, för det nationella
mottagarsystemet 1,45 N.
Denna totaldämpning kan uppdelas på följande
sätt:
Sändning Mottagning
N N
1. Telefonapparatens referensekvi-
valent vid 0 ohm linje........ * *
2. Tolerans på detta värde ...... 0,2 0,2
3. Mikrofonmatningsdämpning ... 0
4. Abonnentledningens dämpning
5. Dämpning i lokalstationerna ... * *
6. Trunkledningarnas dämpning
7. Dämpningen i interurbanstatio-
nen ......................... * *
Summa 1,95 1,45
De synpunkter, som i det följande komma att
framföras, grunda sig på antagandet, att den
använda centralbatterispänningen,
telefonapparatens sändarekvivalent, dämpningen i
lokalstationer och interurbanstation från början äro
fastställda, dvs. de med * betecknade storheterna i
®
Fig. 2. Schema över en enkel nätgrupp.
Abonnentledningarna från telefonapparaterna A„ At, As äro anslutna till
telefonstationerna 1, 2, 3 genom kabelledare med
ledardiametrarna Xj, xt, xt; trunkkablar med ledardimensionerna
xlt, x,s förbinda de tre telefonstationerna; över dessa
trunkkablar ledes såväl den lokala som den interurbana trafiken.
Centralen 2 antas utgöra nätgruppens huvudstation i vilken
även interurbancentralen är förlagd.
TEKNISK TIDSKRIFT
ovanstående tabell anses som givna. Härigenom
är sålunda ledningsdämpningen, dvs. summan av
dämpningarna 3, A och 6 vid sändning jämte A
och 6 vid mottagning fastställd för varje
telefonförbindelse som passerar ett uppgivet antal
telefonstationer.
Mikrofonmatningsdämpningen öm beror vid
givet centralbatterisystem och viss typ av
telefonapparat uteslutande av abonnentledningens
motstånd R dvs.
bM = f(R)
Abonnentledningens och trunkledningens
tal-strömsdämpning beror vid opupiniserade kablar
på talströmmarnas vinkelfrekvens co, kapaciteten
c och motståndet r per km samt ledningens
längd L. Dämpningen per km är
/»-V^ N/km
Vid beräkning av dämpningen användes
frekvensen till 800 p/s, motsvarande en vinkelfrekvens
av oj æ 5 000. Vid en viss kapacitet på kablarna
kan dämpningen sålunda skrivas
ß=- N/km
x
där b är dämpningen per km för 1 mm ledare och
x är ledardiametern i mm.
Principer för den ekonomiska dimensioneringen
Antag, för att genast närmare belysa frågan, att
det gäller att fastställa ledardiametrarna i
kablarna för abonnentledningar och trunkledningar i en
nätgrupp av det i fig. 2 visade enkla utseendet.
Vid dimensioneringen av ledarna i denna
nätgrupp måste man i enlighet med CCIF:s
rekommendationer utgå ifrån att referensekvivalenten
— räknad från en telefonapparat till den
internationella ledningens klämmor — icke får överstiga
1,95 N vid sändning och 1,45 N vid mottagning,
Ibland är det ena, ibland det andra av dessa
värden utslagsgivande för dimensioneringen.
Av tabellen ovan framgår att
referensekvivalenten vid sändning är avgörande för fastställandet
av ledardiametrarna så länge summan av
mikrofonmatningsdämpningen och telefonapparatens
sändarreferensekvivalent överstiger summan av
telefonapparatens mottagarreferensekvivalent och
talet 0,5 (1,95—1,45 0,5) och att
referensekvivalenten vid mottagning är bestämmande i
motsatt fall.
Som abonnenterna inom stationsområdet 2 i
fig. 2 äro direkt anslutna till samma
telefoncen-tral i vilken interurbanstationen antagits vara
belägen kan en bestämning av den minsta
ledardiameter i kablarna, vid vilken CCIF:s
rekommendationer ännu äro uppfyllda, omedelbart ske
så snart erforderliga data beträffande i tabell
uppräknade referensekvivalenter äro kända.
Bestämningen av ledardiametern i kablarna i nät 2
