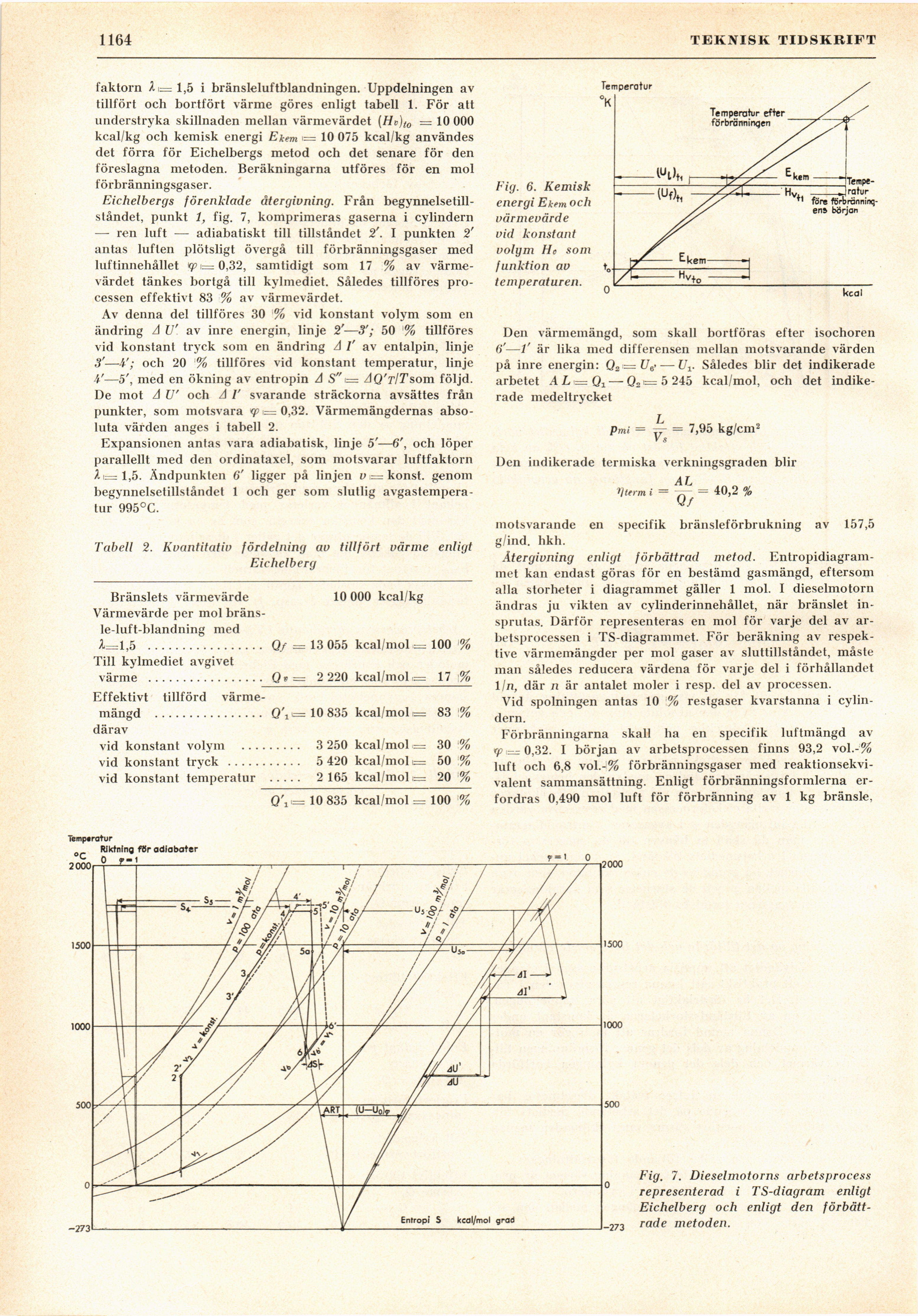

Full resolution (JPEG) - On this page / på denna sida - H. 46. 16 november 1946 - Dieselmotorprocessen i TS-diagrammet, av Anders Vegeby
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
i08i)
TEKNISK TIDSKRIFT
faktorn Ai—1,5 i bränsleluftblandningen. Uppdelningen av
tillfört och bortfört värme göres enligt tabell 1. För att
understryka skillnaden mellan värmevärdet (Hc)(0 — 10 000
kcal/kg och kemisk energi Ekem i= 10 075 kcal/kg användes
det förra för Eichelbergs metod och det senare för den
föreslagna metoden. Beräkningarna utföres för en mol
förbränningsgaser.
Eichelbergs förenklade återgivning. Från
begynnelsetillståndet, punkt 1, fig. 7, komprimeras gaserna i cylindern
— ren luft — adiabatiskt till tillståndet 2’. I punkten 2’
antas luften plötsligt övergå till förbränningsgaser med
luftinnehållet K?? i= 0,32, samtidigt som 17 % av
värmevärdet tänkes bortgå till kylmediet. Således tillföres
processen effektivt 83 % av värmevärdet.
Av denna del tillföres 30 % vid konstant volym som en
ändring A U’ av inre energin, linje 2’—3’; 50 % tillföres
vid konstant tryck som en ändring A /’ av entalpin, linje
3’—A’; och 20 % tillföres vid konstant temperatur, linje
A’—5’, med en ökning av entropin A S"i= AQ’tITsom följd.
De mot A U’ och A /’ svarande sträckorna avsättes från
punkter, som motsvara <p i= 0,32. Värmemängdernas
absoluta värden anges i tabell 2.
Expansionen antas vara adiabatisk, linje 5’—6’, och löper
parallellt med den ordinataxel, som motsvarar luftfaktorn
Ai—1,5. Ändpunkten 6’ ligger på linjen v = konst, genom
begynnelsetillståndet 1 och ger som slutlig
avgastemperatur 995°C.
Tabell 2. Kvantitativ fördelning av tillfört värme enligt
Eichelberg
Bränslets värmevärde 10 000 kcal/kg
Värmevärde per mol
bränsle-luft-blandning med
1=1,5 ................. 0/ = 13 055 kcal/mol e= 100 %
Till kylmediet avgivet
värme ................. Q* = 2 220 kcal/mol,= 17 %
Effektivt tillförd
värmemängd ................ Q’i<= 10 835 kcal/mol i= 83 •%
därav
vid konstant volym ......... 3 250 kcal/mol ,= 30 %
vid konstant tryck ........... 5 420 kcal/mol t= 50 %
vid konstant temperatur ..... 2 165 kcal/mol i= 20 %
Q\i= 10 835 kcal/mol = 100 %
Fig. 6. Kemisk
energi Ekem och
värmevärde
vid konstant
volym Hu som
funktion av
temperaturen.
kcal
Den värmemängd, som skall bortföras efter isochoren
6’—1’ är lika med differensen mellan motsvarande värden
på inre energin: Q2x=Ua< — Ux. Således blir det indikerade
arbetet A L = Q± — Q2i= 5 245 kcal/mol, och det
indikerade medeltrycket
Pmi = I} = 7,95 kg/cm2
Den indikerade termiska verkningsgraden blir
AL
Vttrm i = w- = 40,2 %
Qf
motsvarande en specifik bränsleförbrukning av 157,5
g/ind. hkh.
Återgivning enligt förbättrad metod.
Entropidiagram-inet kan endast göras för en bestämd gasmängd, eftersom
alla storheter i diagrammet gäller 1 mol. I dieselmotorn
ändras ju vikten av cylinderinnehållet, när bränslet
in-sprutas. Därför representeras en mol för varje del av
arbetsprocessen i TS-diagrammet. För beräkning av
respektive värmemängder per mol gaser av sluttillståndet, måste
man således reducera värdena för varje del i förhållandet
1 In, där n är antalet moler i resp. del av processen.
Vid spolningen antas 10 % restgaser kvarstanna i
cylindern.
Förbränningarna skall ha en specifik luftmängd av
<p i= 0,32. I början av arbetsprocessen finns 93,2 vol.-%
luft och 6,8 vol.-% förbränningsgaser med
reaktionsekvi-valent sammansättning. Enligt förbränningsformlerna
erfordras 0,490 mol luft för förbränning av 1 kg bränsle,
= i o
2000
Fig. 7. Dieselmotorns arbetsprocess
representerad i TS-diagram enligt
Eichelberg och enligt den
förbätt-_273 råde metoden.
