i08i)
TEKNISK TIDSKRIFT

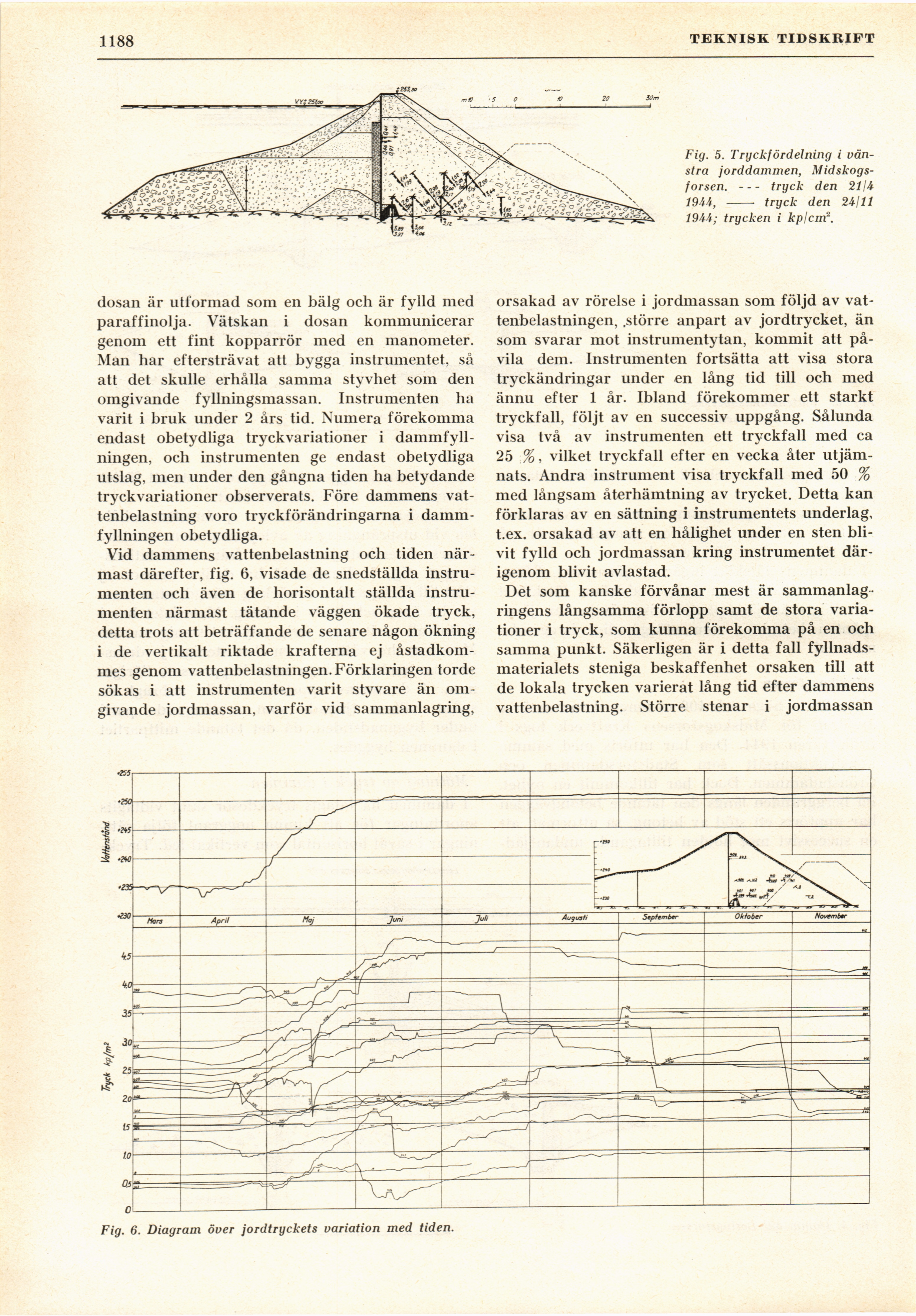

Fig. 5. Tryckfördelning i
vänstra jorddammen, Midskogs-
f or sen.–-tryck den 21/4
19U, – tryck den 24111
1944; trycken i kplcm".
dosan är utformad som en bälg och är fylld med
paraffinolja. Vätskan i dosan kommunicerar
genom ett fint kopparrör med en manometer.
Man har eftersträvat att bygga instrumentet, så
att det skulle erhålla samma styvhet som den
omgivande fyllningsmassan. Instrumenten ha
varit i bruk under 2 års tid. Numera förekomma
endast obetydliga tryckvariationer i
dammfyllningen, och instrumenten ge endast obetydliga
utslag, men under den gångna tiden ha betydande
tryckvariationer observerats. Före dammens
vattenbelastning voro tryckförändringarna i
dammfyllningen obetydliga.
Vid dammens vattenbelastning och tiden
närmast därefter, fig. 6, visade de snedställda
instrumenten och även de horisontalt ställda
instrumenten närmast tätande väggen ökade tryck,
detta trots att beträffande de senare någon ökning
i de vertikalt riktade krafterna ej
åstadkommes genom vattenbelastningen. Förklaringen torde
sökas i att instrumenten varit styvare än
omgivande jordmassan, varför vid sammanlagring,
orsakad av rörelse i jordmassan som följd av
vattenbelastningen, .större anpart av jordtrycket, än
som svarar mot instrumentytan, kommit att
påvila dem. Instrumenten fortsätta att visa stora
tryckändringar under en lång tid till och med
ännu efter 1 år. Ibland förekommer ett starkt
tryckfall, följt av en successiv uppgång. Sålunda
visa två av instrumenten ett tryckfall med ca
25 %, vilket tryckfall efter en vecka åter
utjämnats. Andra instrument visa tryckfall med 50 %
med långsam återhämtning av trycket. Detta kan
förklaras av en sättning i instrumentets underlag,
t.ex. orsakad av att en hålighet under en sten
blivit fylld och jordmassan kring instrumentet
därigenom blivit avlastad.
Det som kanske förvånar mest är
sammanlagringens långsamma förlopp samt de stora
variationer i tryck, som kunna förekomma på en och
samma punkt. Säkerligen är i detta fall
fyllnadsmaterialets steniga beskaffenhet orsaken till att
de lokala trycken varierat lång tid efter dammens
vattenbelastning. Större stenar i jordmassan
Fig. 6. Diagram över jordtryckets variation med tiden.
