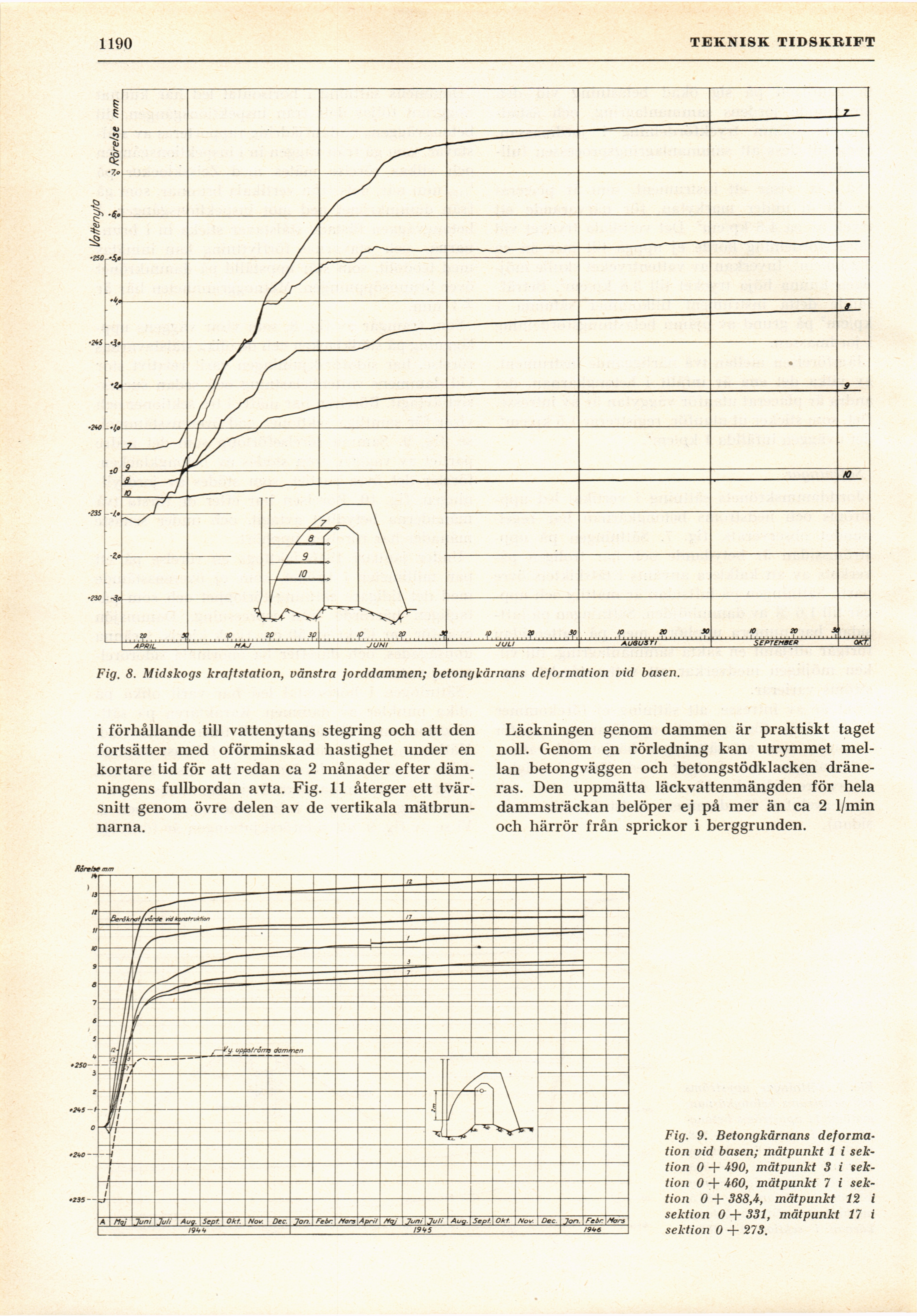

Fig. 8. Midskogs kraftstation, vänstra jorddammen; betongkärnans deformation vid basen.
i förhållande till vattenytans stegring och att den
fortsätter med oförminskad hastighet under en
kortare tid för att redan ca 2 månader efter
däm-ningens fullbordan avta. Fig. 11 återger ett
tvärsnitt genom övre delen av de vertikala
mätbrun-narna.
Läckningen genom dammen är praktiskt taget
noll. Genom en rörledning kan utrymmet
mellan betongväggen och betongstödklacken
dräne-ras. Den uppmätta läckvattenmängden för hela
dammsträckan belöper ej på mer än ca 2 1/min
och härrör från sprickor i berggrunden.
Fig. 9. Betongkärnans
deformation vid basen; mätpunkt 1 i
sektion 0 -f 490, mätpunkt 3 i
sektion 0 + 460, mätpunkt 7 i
sektion 0 + 388,4, mätpunkt 12 i
sektion 0 + 331, mätpunkt 17 i
sektion 0 + 273.
