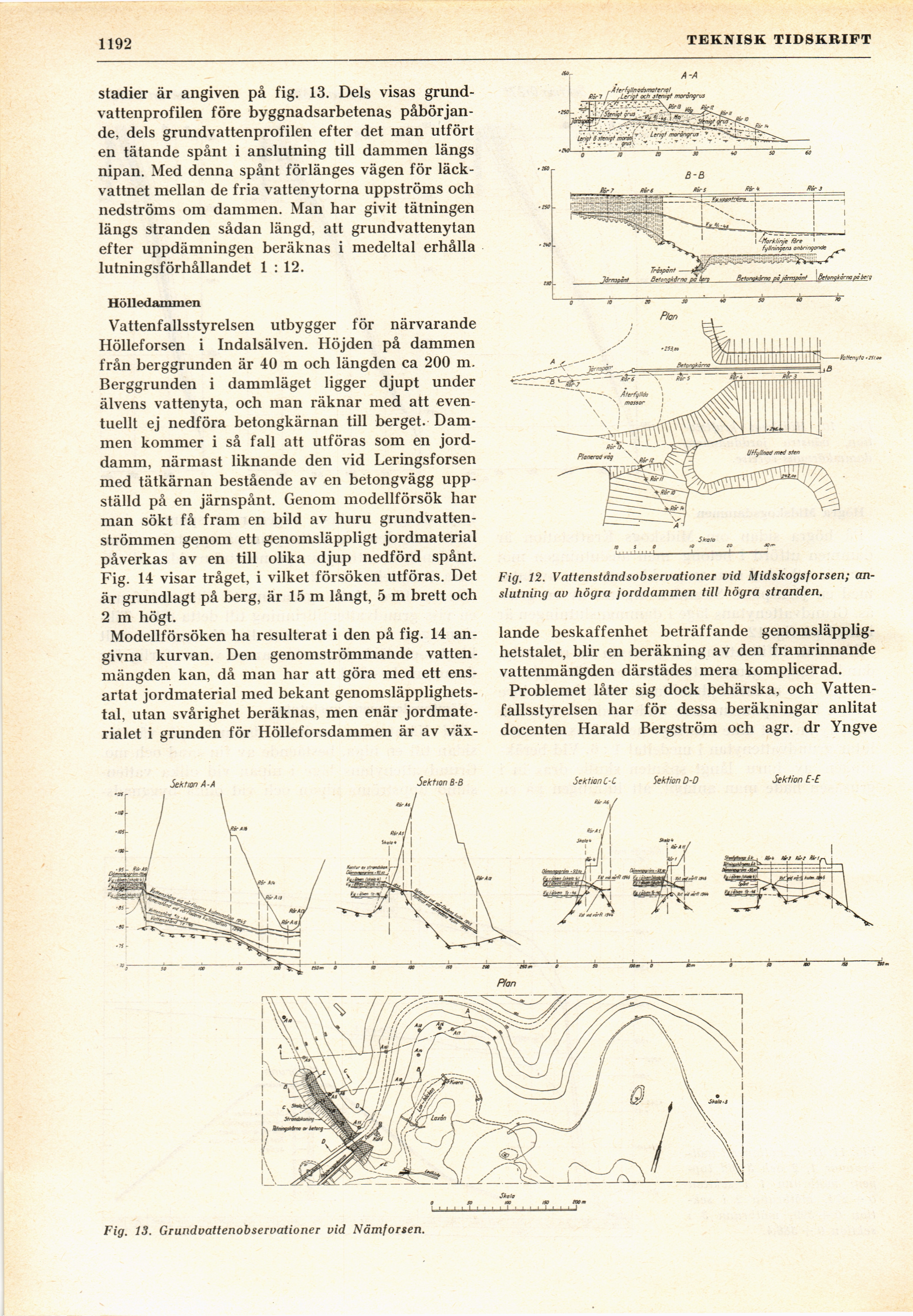

1192 TEKNISK TIDSKRIFT
stadier är angiven på fig. 13. Dels visas
grundvattenprofilen före byggnadsarbetenas
påbörjande, dels grundvattenprofilen efter det man utfört
en tätande spånt i anslutning till dammen längs
nipan. Med denna spånt förlänges vägen för
läckvattnet mellan de fria vattenytorna uppströms och
nedströms om dammen. Man har givit tätningen
längs stranden sådan längd, att grundvattenytan
efter uppdämningen beräknas i medeltal erhålla
lutningsförhållandet 1 : 12.
Hölledammen
Vattenfallsstyrelsen utbygger för närvarande
Hölleforsen i Indalsälven. Höjden på dammen
från berggrunden är 40 m och längden ca 200 m.
Berggrunden i dammläget ligger djupt under
älvens vattenyta, och man räknar med att
eventuellt ej nedföra betongkärnan till berget.
Dammen kommer i så fall att utföras som en
jorddamm, närmast liknande den vid Leringsforsen
med tätkärnan bestående av en betongvägg
uppställd på en järnspånt. Genom modellförsök har
man sökt få fram en bild av huru
grundvattenströmmen genom ett genomsläppligt jordmaterial
påverkas av en till olika djup nedförd spånt.
Fig. 14 visar tråget, i vilket försöken utföras. Det
är grundlagt på berg, är 15 m långt, 5 m brett och
2 m högt.
Modellförsöken ha resulterat i den på fig. 14
angivna kurvan. Den genomströmmande
vattenmängden kan, då man har att göra med ett
ensartat jordmaterial med bekant
genomsläpplighets-tal, utan svårighet beräknas, men enär
jordmaterialet i grunden för Hölleforsdammen är av väx-
Fig. 12. Vattenståndsobservationer vid Midskogsforsen;
anslutning av högra jorddammen till högra stranden.
lande beskaffenhet beträffande
genomsläpplig-hetstalet, blir en beräkning av den framrinnande
vattenmängden därstädes mera komplicerad.
Problemet låter sig dock behärska, och
Vattenfallsstyrelsen har för dessa beräkningar anlitat
docenten Harald Bergström och agr. dr Yngve
Fig. 13. Grundvattenobservationer vid Nämforsen.
