1A december 19A6
1305

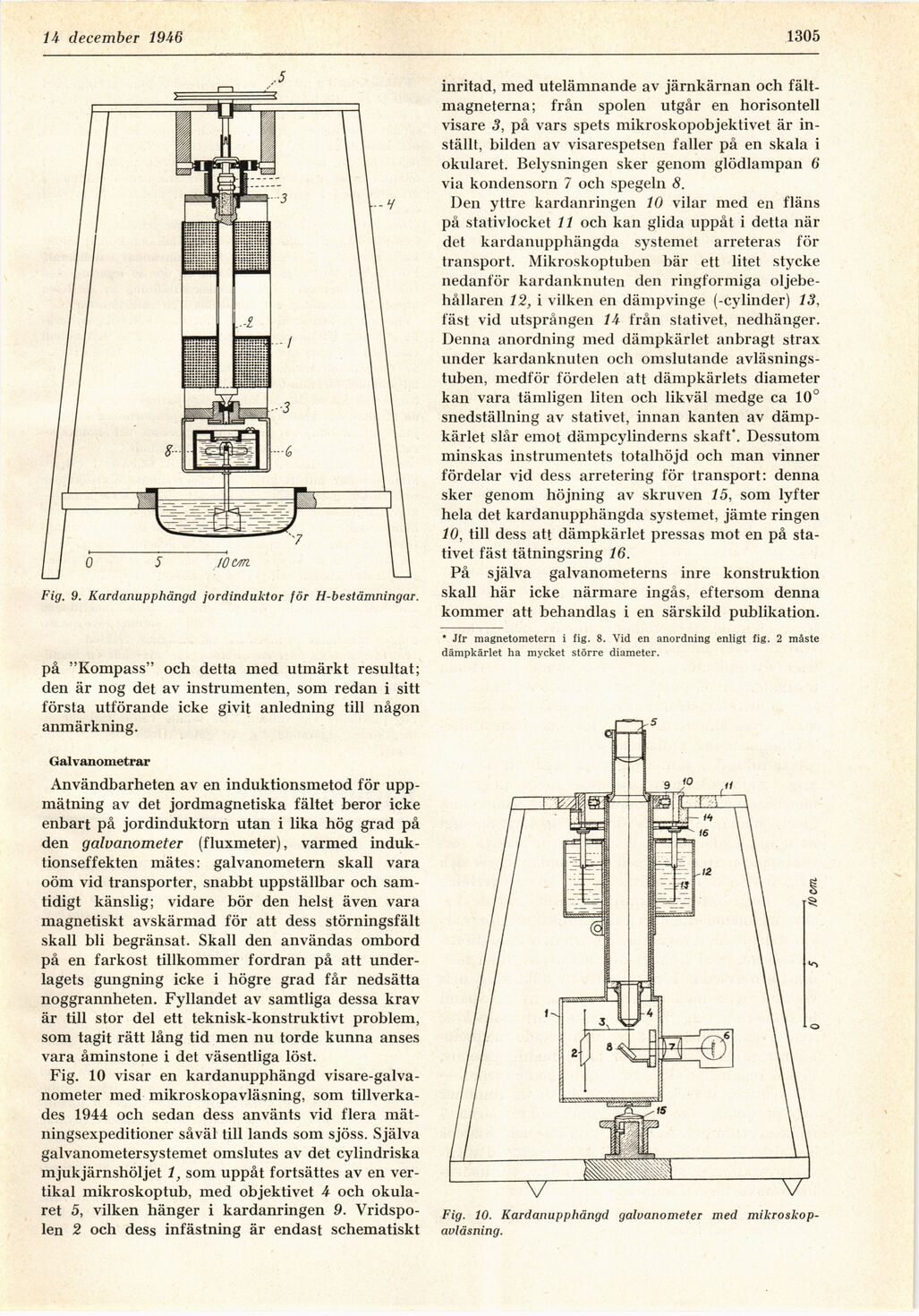

Fig. 9. Kardanupphängd jordinduktor för H-bestämningar.
på "Kompass" och detta med utmärkt resultat;
den är nog det av instrumenten, som redan i sitt
första utförande icke givit anledning till någon
anmärkning.
Galvanometrar
Användbarheten av en induktionsmetod för
uppmätning av det jordmagnetiska fältet beror icke
enbart på jordinduktorn utan i lika hög grad på
den galvanometer (fluxmeter), varmed
induk-tionseffekten mätes: galvanometern skall vara
oöm vid transporter, snabbt uppställbar och
samtidigt känslig; vidare bör den helst även vara
magnetiskt avskärmad för att dess störningsfält
skall bli begränsat. Skall den användas ombord
på en farkost tillkommer fordran på att
underlagets gungning icke i högre grad får nedsätta
noggrannheten. Fyllandet av samtliga dessa krav
är till stor del ett teknisk-konstruktivt problem,
som tagit rätt lång tid men nu torde kunna anses
vara åminstone i det väsentliga löst.
Fig. 10 visar en kardanupphängd
visare-galva-nometer med mikroskopavläsning, som
tillverkades 1944 och sedan dess använts vid flera
mätningsexpeditioner såväl till lands som sjöss. Själva
galvanometersystemet omslutes av det cylindriska
mjukjärnshöljet 1, som uppåt fortsättes av en
vertikal mikroskoptub, med objektivet 4 och
okularet 5, vilken hänger i kardanringen 9.
Vridspolen 2 och dess infästning är endast schematiskt
inritad, med utelämnande av järnkärnan och
fält-magneterna; från spolen utgår en horisontell
visare 3, på vars spets mikroskopobjektivet är
inställt, bilden av visarespetsen faller på en skala i
okularet. Belysningen sker genom glödlampan 6
via kondensorn 7 och spegeln 8.
Den yttre kardanringen 10 vilar med en fläns
på stativlocket 11 och kan glida uppåt i detta när
det kardanupphängda systemet arreteras för
transport. Mikroskoptuben bär ett litet stycke
nedanför kardanknuten den ringformiga
oljebehållaren 12, i vilken en dämpvinge (-cylinder) 13,
fäst vid utsprången 14 från stativet, nedhänger.
Denna anordning med dämpkärlet anbragt strax
under kardanknuten och omslutande
avläsnings-tuben, medför fördelen att dämpkärlets diameter
kan vara tämligen liten och likväl medge ca 10°
snedställning av stativet, innan kanten av
dämpkärlet slår emot dämpcylinderns skaft*. Dessutom
minskas instrumentets totalhöjd och man vinner
fördelar vid dess arretering för transport: denna
sker genom höjning av skruven 15, som lyfter
hela det kardanupphängda systemet, jämte ringen
10, till dess att dämpkärlet pressas mot en på
stativet fäst tätningsring 16.
På själva galvanometerns inre konstruktion
skall här icke närmare ingås, eftersom denna
kommer att behandlas i en särskild publikation.
* Jfr magnetometern i fig. 8. Vid en anordning enligt fig. 2 måste
dämpkärlet ha mycket större diameter.
Fig. 10. Kardanupphängd galvanometer med
mikroskopavläsning.
