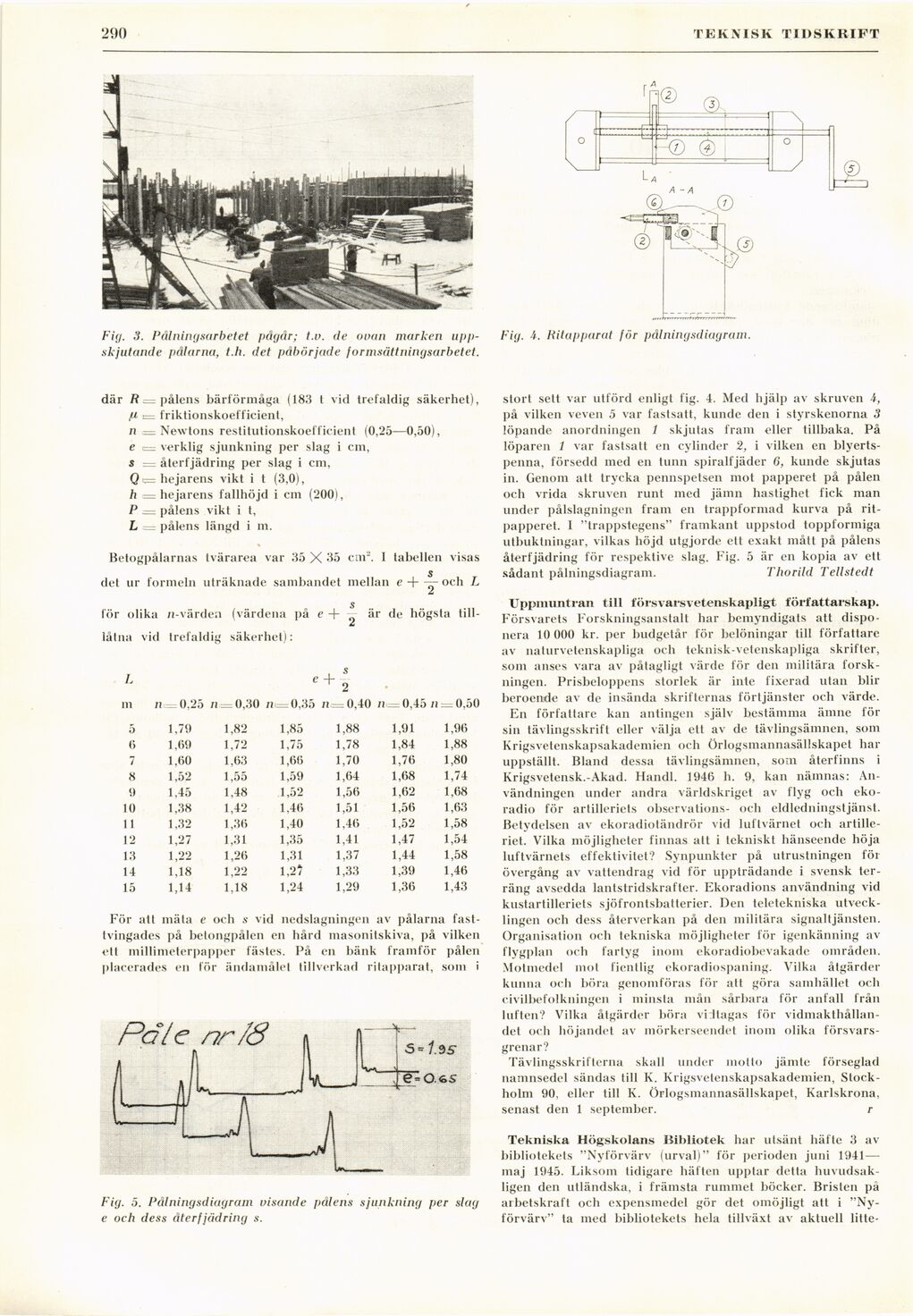

290
TEKNISK TIDSKRIFT
Fig. 3. Pdlningsarbetet pågår; t.v. de ovan marken
uppskjutande pålarna, t.h. det påbörjade formsättningsarbetet.
Fig. 4. Hitapparat för pålningsdiagram.
där /? = pålens bärförmåga (183 t vid trefaldig säkerhet),
fi = friktionskoefficient,
n = Newtons restitutionskoefficient (0,25—0,50),
e t= verklig sjunkning per slag i cm,
s = återfjädring per slag i cm,
Q —hejarens vikt i t (3,0),
h = hejarens fallhöjd i cm (200),
P .= pålens vikt i t,
L = pålens längd i m.
Betogpålarnas tvärarea var 35 X 35 cm2. 1 tabellen visas
s
det ur formeln uträknade sambandet mellan e + — och L
för olika /i-värden (värdena på e + är de högsta t i 11
-låtna vid trefaldig säkerhet):
L
m n=0.25 n = 0,30 n = 0,35 n = 0,40 /ii= 0,45 n = 0,50
5 1,79 1,82 1,85 1,88 1,91 1,96
6 1,69 1,72 1,75 1,78 1,84 1,88
7 1,60 1,63 1,66 1,70 1,76 1,80
8 1,52 1,55 1,59 1,64 1,68 1,74
9 1,45 1,48 1,52 1,56 1,62 1,68
10 1,38 1,42 1,46 1,51 1,56 1,63
11 1,32 1,36 1,40 1,46 1,52 1,58
12 1,27 1,31 1,35 1,41 1,47 1,54
13 1,22 1,26 1,31 1,37 1,44 1,58
14 1,18 1,22 1,2/ 1,33 1,39 1,46
15 1,14 1,18 1,24 1,29 1,36 1,43
För att mäta e och s vid nedslagningen av pålarna fast-
tvingades på betongpålen en hård masonitskiva, på vilken
ett millimeterpapper fästes. På en bänk framför pålen
placerades en för ändamålet tillverkad ritapparat, som i
Fig. 5. Pålningsdiagram visande pålens sjunkning per slag
e och dess återf jädring s.
stort sett var utförd enligt fig. 4. Med hjälp av skruven A,
på vilken veven 5 var fastsatt, kunde den i styrskenorna 3
löpande anordningen 1 skjutas fram eller tillbaka. På
löparen 1 var fastsatt en cylinder 2, i vilken en
blyertspenna, försedd med en tunn spiralfjäder 6, kunde skjutas
in. Genom att trycka pennspetsen mot papperet på pålen
och vrida skruven runt med jämn hastighet fick man
under pålslagningen fram en trappformad kurva på
rit-papperet. I "trappstegens" framkant uppstod toppformiga
utbuktningar, vilkas höjd utgjorde ett exakt mått på pålens
återfjädring för respektive slag. Fig. 5 är en kopia av ett
sådant pålningsdiagram. Thorild Tellstedt
Uppmuntran till försvarsvetenskapligt författarskap.
Försvarets Forskningsanstalt har bemyndigats att
disponera 10 000 kr. per budgetår för belöningar till författare
av naturvetenskapliga och teknisk-vetenskapliga skrifter,
som anses vara av påtagligt värde för den militära
forskningen. Prisbeloppens storlek är inte fixerad utan blir
beroende av de insända skrifternas förtjänster och värde.
En författare kan antingen själv bestämma ämne för
sin tävlingsskrift eller välja ett av de tävlingsämnen, som
Krigsvetenskapsakademien och Örlogsmannasällskapet har
uppställt. Bland dessa tävlingsämnen, som återfinns i
Krigsvetensk.-Akad. Handl. 1946 h. 9, kan nämnas:
Användningen under andra världskriget av flyg och
ekoradio för artilleriets observations- och eldledningstjänst.
Betydelsen av ekoradiotändrör vid luftvärnet och
artilleriet. Vilka möjligheter finnas att i tekniskt hänseende höja
luftvärnets effektivitet? Synpunkter på utrustningen för
övergång av vattendrag vid för uppträdande i svensk
terräng avsedda lantstridskrafter. Ekoradions användning vid
kustartilleriets sjöfrontsbatterier. Den teletekniska
utvecklingen och dess återverkan på den militära signaltjänsten.
Organisation och tekniska möjligheter för igenkänning av
flygplan och fartyg inom ekoradiobevakade områden.
Motmedel mot fientlig ekoradiospaning. Vilka åtgärder
kunna och böra genomföras för att göra samhället och
civilbefolkningen i minsta mån sårbara för anfall från
luften? Vilka åtgärder böra vidtagas för
vidmakthållandet och höjandet av mörkerseendet inom olika
försvarsgrenar?
Tävlingsskrifterna skall under motto jämte förseglad
namnsedel sändas till K. Krigsvetenskapsakademien,
Stockholm 90, eller till K. Örlogsmannasällskapet, Karlskrona,
senast den 1 september. r
Tekniska Högskolans Bibliotek har utsänt häfte 3
av-bibliotekets "Nyförvärv (urval)" för perioden juni 1941—
maj 1945. Liksom tidigare häften upptar detta
huvudsakligen den utländska, i främsta rummet böcker. Bristen på
arbetskraft och expensmedel gör det omöjligt att i
"Nyförvärv" ta med bibliotekets hela tillväxt av aktuell litte-
