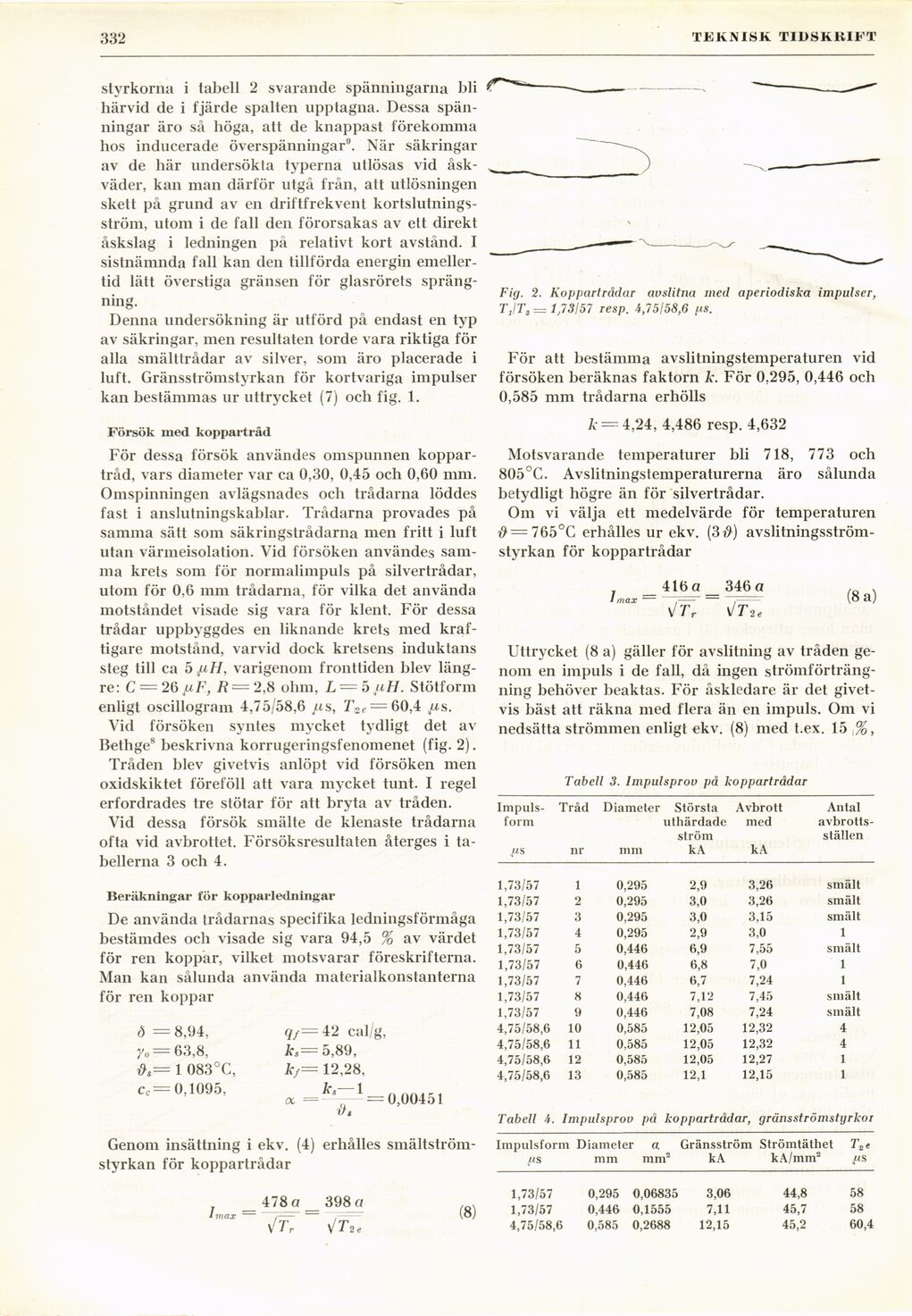

332
TEKNISK TIDSKRIFT
styrkorna i tabell 2 svarande spänningarna bli
härvid de i fjärde spalten upptagna. Dessa
spänningar äro så höga, att de knappast förekomma
hos inducerade överspänningar9. När säkringar
av de här undersökta typerna utlösas vid
åskväder, kan man därför utgå från, att utlösningen
skett på grund av en driftfrekvent
kortslutnings-ström, utom i de fall den förorsakas av ett direkt
åskslag i ledningen på relativt kort avstånd. I
sistnämnda fall kan den tillförda energin
emellertid lätt överstiga gränsen för glasrörets
sprängning.
Denna undersökning är utförd på endast en typ
av säkringar, men resultaten torde vara riktiga för
alla smälttrådar av silver, som äro placerade i
luft. Gränsströinstyrkan för kortvariga impulser
kan bestämmas ur uttrycket (7) och fig. 1.
Försök med koppartråd
För dessa försök användes omspunnen
koppartråd, vars diameter var ca 0,30, 0,45 och 0,60 mm.
Omspinningen avlägsnades och trådarna löddes
fast i anslutningskablar. Trådarna provades på
samma sätt som säkringstrådarna men fritt i luft
utan värmeisolation. Vid försöken användes
samma krets som för normalimpuls på silvertrådar,
utom för 0,6 mm trådarna, för vilka det använda
motståndet visade sig vara för klent. För dessa
trådar uppbyggdes en liknande krets med
kraftigare motstånd, varvid dock kretsens induktans
steg till ca 5 uH, varigenom fronttiden blev
längre: c = 26 juf, r = 2,8 ohm, l = 5 jih. Stötform
enligt oscillogram 4,75/58,6 jlis, 7\e = 60,4 (us.
Vid försöken syntes mycket tydligt det av
Bethge8 beskrivna korrugeringsfenomenet (fig. 2).
Tråden blev givetvis anlöpt vid försöken men
oxidskiktet föreföll att vara mycket tunt. I regel
erfordrades tre stötar för att bryta av tråden.
Vid dessa försök smälte de klenaste trådarna
ofta vid avbrottet. Försöksresultaten återges i
tabellerna 3 och 4.
Beräkningar för kopparledningar
De använda trådarnas specifika ledningsförmåga
bestämdes och visade sig vara 94,5 % av värdet
för ren koppar, vilket motsvarar föreskrifterna.
Man kan sålunda använda materialkonstanterna
för ren koppar
Ö = 8,94,
y0= 63,8,
&s= 1 083 °C,
cc= 0,1095,
qf= 42 cal/g.
ks= 5,89,
k/= 12,28,
ks— 1
a = ——- =
Vt
0,00451
Genom insättning i ekv. (4) erhålles
smältström-styrkan för koppartrådar
478 a 398 a
Fig. 2. Koppartrådar avslitna med aperiodiska impulser,
TJT, = 1,73157 resp. 4,75/58,6 /is.
För att bestämma avslitningstemperaturen vid
försöken beräknas faktorn k. För 0,295, 0,446 och
0,585 mm trådarna erhölls
k = 4,24, 4,486 resp. 4,632
Motsvarande temperaturer bli 718, 773 och
805°C. Avslitningstemperaturerna äro sålunda
betydligt högre än för silvertrådar.
Om vi välja ett medelvärde för temperaturen
#=765°C erhålles ur ekv. (3#)
avslitningsström-styrkan för koppartrådar
/ max
416 a 346 a
V/Tj
(8 a)
Uttrycket (8 a) gäller för avslitning av tråden
genom en impuls i de fall, då ingen
strömförträngning behöver beaktas. För åskledare är det
givetvis bäst att räkna med flera än en impuls. Om vi
nedsätta strömmen enligt ekv. (8) med t.ex. 15 %,
Tabell 3. Impulsprov på koppartrådar
[-Impulsform-]
{+Impuls- form+} Tråd Diameter Största uthärdade ström Avbrott med Antal
avbrottsställen
[IS nr mm kA kA
1,73/57 1 0,295 2,9 3,26 smält
1,73/57 2 0,295 3,0 3,26 smält
1,73/57 3 0,295 3,0 3,15 smält
1,73/57 4 0,295 2,9 3,0 1
1,73/57 5 0,446 6,9 7,55 smält
1,73/57 6 0,446 6,8 7,0 1
1,73/57 7 0,446 6,7 7,24 1
1,73/57 8 0,446 7,12 7,45 smält
1,73/57 9 0,446 7,08 7,24 smält
4,75/58,6 10 0,585 12,05 12,32 4
4,75/58,6 11 0,585 12,05 12,32 4
4,75/58,6 12 0,585 12,05 12,27 1
4,75/58,6 13 0,585 12,1 12,15 1
Tabell 4. Impulsprov på koppartrådar, gränsströmstijrkor
Imax .-
/ Tr \IT2
(8)
Impulsform Diameter a ms mm mm2 Gränsström kA Strömtäthet k A/mm2 T2 e V s
1,73/57 0,295 0,06835 3,06 44,8 58
1,73/57 0,446 0,1555 7,11 45,7 58
4,75/58,6 0,585 0,2688 12,15 45,2 60,4
