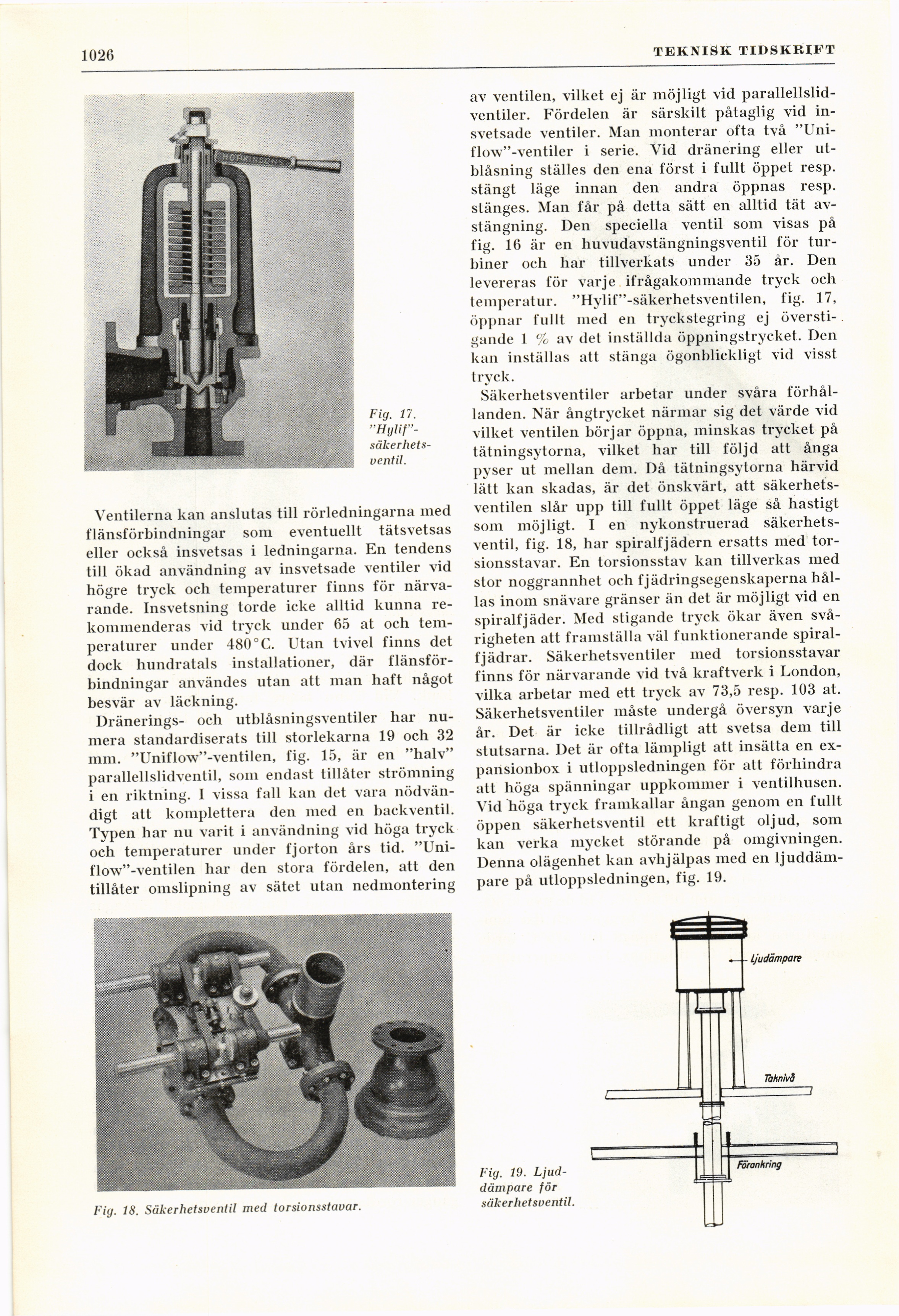

1026
TEKNISK TIDSKRIFT
Ventilerna kan anslutas till rörledningarna med
flänsförbindningar som eventuellt tätsvetsas
eller också insvetsas i ledningarna. En tendens
till ökad användning av insvetsade ventiler vid
högre tryck och temperaturer finns för
närvarande. Insvetsning torde icke alltid kunna
rekommenderas vid tryck under 65 at och
temperaturer under 480°C. Utan tvivel finns det
dock hundratals installationer, där
flänsförbindningar användes utan att man haft något
besvär av läckning.
Dränerings- och utblåsningsventiler har
numera standardiserats till storlekarna 19 och 32
mm. "Uniflow"-ventilen, fig. 15, är en "halv"
parallellslidventil, som endast tillåter strömning
i en riktning. I vissa fall kan det vara
nödvändigt att komplettera den med en backventil.
Typen har nu varit i användning vid höga tryck
och temperaturer under fjorton års tid.
"Uni-flow"-ventilen har den stora fördelen, att den
tillåter omslipning av sätet utan nedmontering
av ventilen, vilket ej är möjligt vid
parallellslid-ventiler. Fördelen är särskilt påtaglig vid
insvetsade ventiler. Man monterar ofta två
"Uni-flow"-ventiler i serie. Vid dränering eller
ut-blåsning ställes den ena först i fullt öppet resp.
stängt läge innan den andra öppnas resp.
stänges. Man får på detta sätt en alltid tät
avstängning. Den speciella ventil som visas på
fig. 16 är en huvudavstängningsventil för
turbiner och har tillverkats under 35 år. Den
levereras för varje ifrågakommande tryck och
temperatur. "Hylif"-säkerhetsventilen, fig. 17,
öppnar fullt med en tryckstegring ej
överstigande 1 % av det inställda öppningstrycket. Den
kan inställas att stänga ögonblickligt vid visst
tryck.
Säkerhetsventiler arbetar under svåra
förhållanden. När ångtrycket närmar sig det värde vid
vilket ventilen börjar öppna, minskas trycket på
tätningsytorna, vilket har till följd att ånga
pyser ut mellan dem. Då tätningsytorna härvid
lätt kan skadas, är det önskvärt, att
säkerhetsventilen slår upp till fullt öppet läge så hastigt
som möjligt. I en nykonstruerad
säkerhetsventil, fig. 18, har spiralfjädern ersatts med
tor-sionsstavar. En torsionsstav kan tillverkas med
stor noggrannhet och fjädringsegenskaperna
hållas inom snävare gränser än det är möjligt vid en
spiralfjäder. Med stigande tryck ökar även
svårigheten att framställa väl funktionerande
spiralfjädrar. Säkerhetsventiler med torsionsstavar
finns för närvarande vid två kraftverk i London,
vilka arbetar med ett tryck av 73,5 resp. 103 at.
Säkerhetsventiler måste undergå översyn varje
år. Det är icke tillrådligt att svetsa dem till
stutsarna. Det är ofta lämpligt att insätta en
expansionbox i utloppsledningen för att förhindra
att höga spänningar uppkommer i ventilhusen.
Vid höga tryck framkallar ångan genom en fullt
öppen säkerhetsventil ett kraftigt oljud, som
kan verka mycket störande på omgivningen.
Denna olägenhet kan avhjälpas med en
ljuddämpare på utloppsledningen, fig. 19.
Fig. 17.
"Hylif [-säkerhetsventil.-]
{+säkerhets-
ventil.+}
Fig. 19.
Ljuddämpare för
säkerhetsventil.
Fig. 18. Säkerhetsventil med torsionsstavar.
