1028
TEKNISK TIDSKRIFT

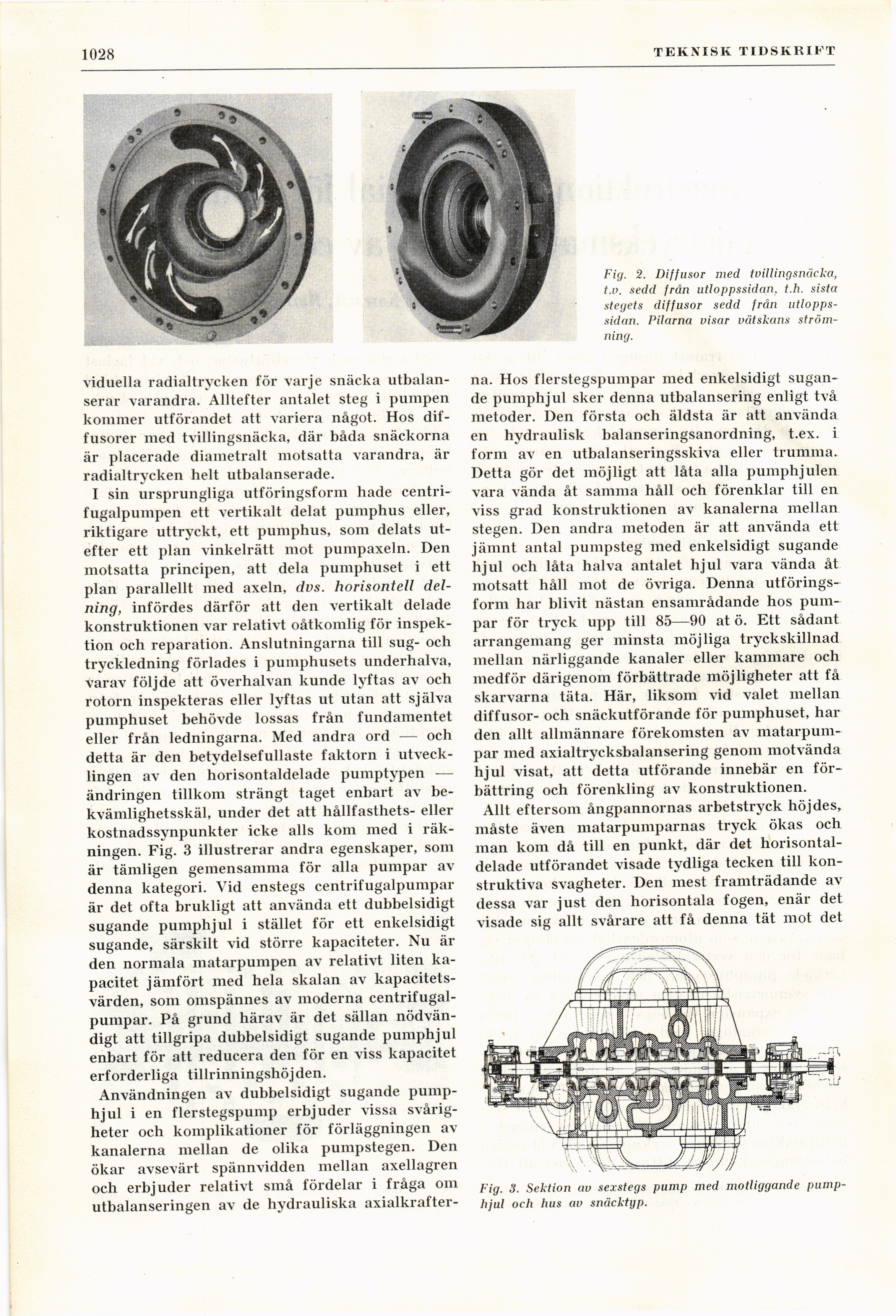

Fig. 2. Diffusör med tvilling snäcka,
t.v. sedd från utloppssidan. t.h. sista
stegets diffusör sedd från
utloppssidan. Pilarna visar vätskans
strömning.
viduella radialtrycken för varje snäcka
utbalan-serar varandra. Alltefter antalet steg i pumpen
kommer utförandet att variera något. Hos
diffusörer med tvillingsnäcka, där båda snäckorna
är placerade diametralt motsatta varandra, är
radialtrycken helt utbalanserade.
I sin ursprungliga utföringsform hade
centri-fugalpumpen ett vertikalt delat pumphus eller,
riktigare uttryckt, ett pumphus, som delats
utefter ett plan vinkelrätt mot pumpaxeln. Den
motsatta principen, att dela pumphuset i ett
plan parallellt med axeln, dvs. horisontell
delning, infördes därför att den vertikalt delade
konstruktionen var relativt oåtkomlig för
inspektion och reparation. Anslutningarna till sug- och
tryckledning förlades i pumphusets underhalva,
varav följde att överhalvan kunde lyftas av och
rotorn inspekteras eller lyftas ut utan att själva
pumphuset behövde lossas från fundamentet
eller från ledningarna. Med andra ord — och
detta är den betydelsefullaste faktorn i
utvecklingen av den horisontaldelade pumptypen —
ändringen tillkom strängt taget enbart av
bekvämlighetsskäl, under det att hållfasthets- eller
kostnadssynpunkter icke alls kom med i
räkningen. Fig. 3 illustrerar andra egenskaper, som
är tämligen gemensamma för alla pumpar av
denna kategori. Vid enstegs centrifugalpumpar
är det ofta brukligt att använda ett dubbelsidigt
sugande pumphjul i stället för ett enkelsidigt
sugande, särskilt vid större kapaciteter. Nu är
den normala matarpumpen av relativt liten
kapacitet jämfört med hela skalan av
kapacitetsvärden, som omspännes av moderna
centrifugalpumpar. På grund härav är det sällan
nödvändigt att tillgripa dubbelsidigt sugande pumphjul
enbart för att reducera den för en viss kapacitet
erforderliga tillrinningshöjden.
Användningen av dubbelsidigt sugande
pumphjul i en fler stegspump erbjuder vissa
svårigheter och komplikationer för förläggningen av
kanalerna mellan de olika pumpstegen. Den
ökar avsevärt spännvidden mellan axellagren
och erbjuder relativt små fördelar i fråga om
utbalanseringen av de hydrauliska axialkrafter-
na. Hos flerstegspumpar med enkelsidigt
sugande pumphjul sker denna utbalansering enligt två
metoder. Den första och äldsta är att använda
en hydraulisk balanseringsanordning, t.ex. i
form av en utbalanseringsskiva eller trumma.
Detta gör det möjligt att låta alla pumphjulen
vara vända åt samma håll och förenklar till en
viss grad konstruktionen av kanalerna mellan
stegen. Den andra metoden är att använda ett
jämnt antal pumpsteg med enkelsidigt sugande
hjul och låta halva antalet hjul vara vända åt
motsatt håll mot de övriga. Denna
utföringsform har blivit nästan ensamrådande hos
pumpar för tryck upp till 85—90 at ö. Ett sådant
arrangemang ger minsta möjliga tryckskillnad
mellan närliggande kanaler eller kammare och
medför därigenom förbättrade möjligheter att få
skarvarna täta. Här, liksom vid valet mellan
diffusör- och snäckutförande för pumphuset,
halden allt allmännare förekomsten av
matarpum-par med axialtrycksbalansering genom motvända
hjul visat, att detta utförande innebär en
förbättring och förenkling av konstruktionen.
Allt eftersom ångpannornas arbetstryck höjdes,
måste även matarpumparnas tryck ökas och
man kom då till en punkt, där det
horisontaldelade utförandet visade tydliga tecken till
konstruktiva svagheter. Den mest framträdande av
dessa var just den horisontala fogen, enär det
visade sig allt svårare att få denna tät mot det
Fig. 3. Sektion av sexstegs pump med motliggande
pumphjul och hus av snäcktyp.
