/I januari 1950
37

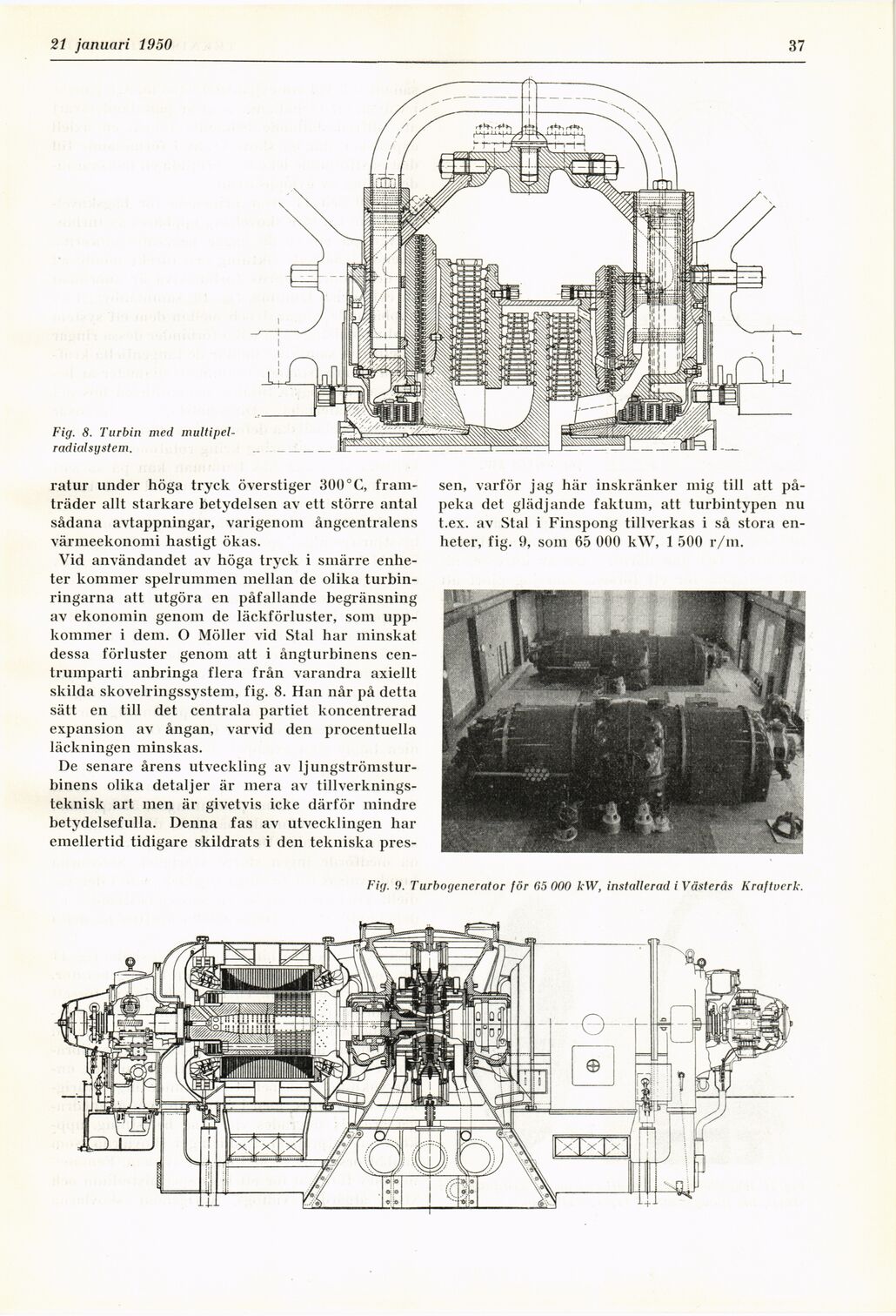

Fig. 8. Turbin med
multipel-radialsystem.
ratur under höga tryck överstiger 300°C,
framträder allt starkare betydelsen av ett större antal
sådana avtappningar, varigenom ångcentralens
värmeekonomi hastigt ökas.
Vid användandet av höga tryck i smärre
enheter kommer spelrummen mellan de olika
turbin-ringarna att utgöra en påfallande begränsning
av ekonomin genom de läckförlusten som
uppkommer i dem. O Möller vid Stal har minskat
dessa förluster genom att i ångturbinens
centrumparti anbringa flera från varandra axiellt
skilda skovelringssystem, fig. 8. Han når på detta
sätt en till det centrala partiet koncentrerad
expansion av ångan, varvid den procentuella
läckningen minskas.
De senare årens utveckling av
ljungströmsturbinens olika detaljer är mera av
tillverkningsteknisk art men är givetvis icke därför mindre
betydelsefulla. Denna fas av utvecklingen har
emellertid tidigare skildrats i den tekniska pres-
sen, varför jag här inskränker mig till att
påpeka det glädjande faktum, att turbintypen nu
t.ex. av Stal i Finspong tillverkas i så stora
enheter, fig. 9, som 65 000 kW, 1 500 r/m.
Fig. 9. Turbogenerator för 65 000 kW, installerad i Västerås Kraftverk.
