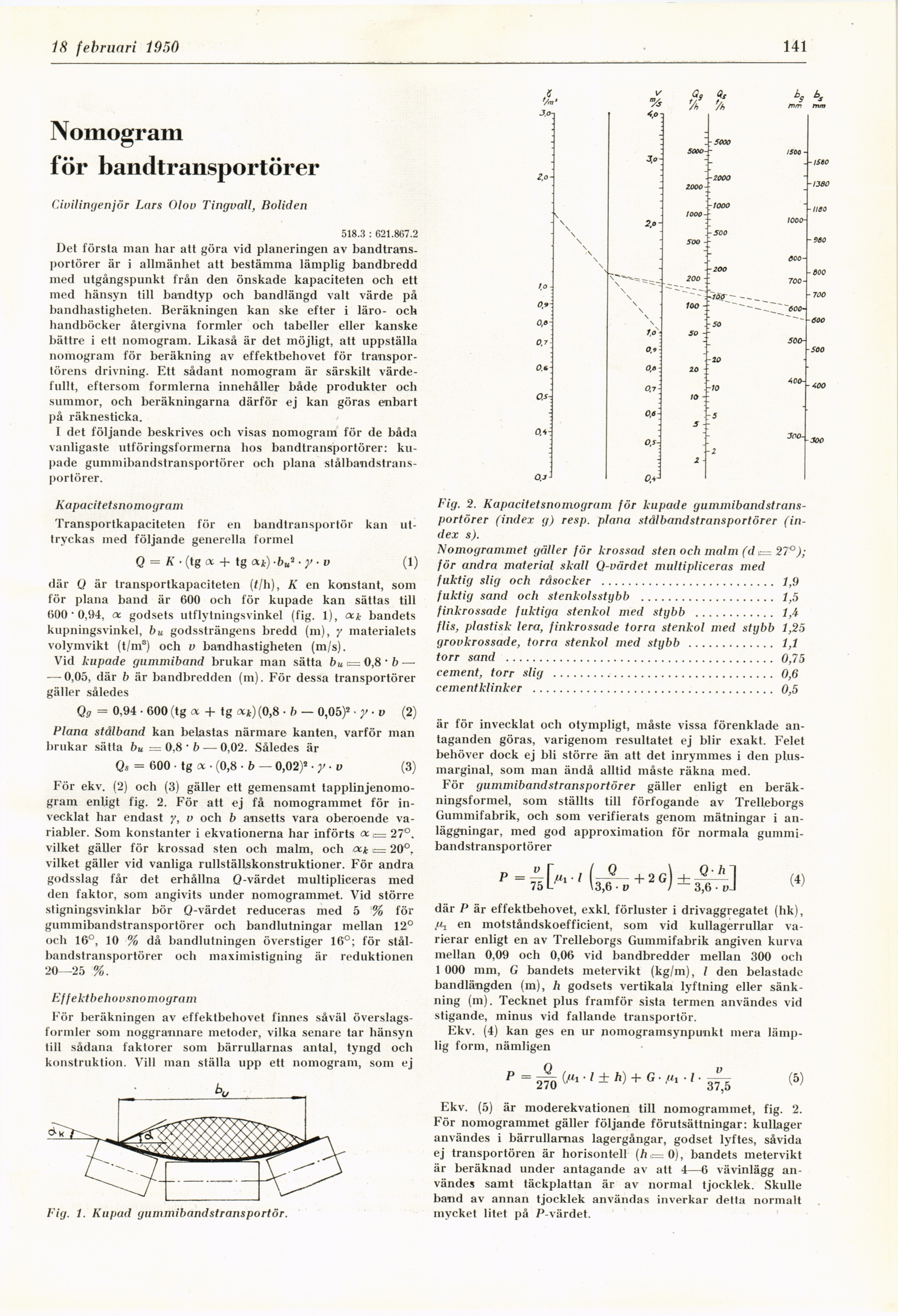

Full resolution (JPEG) - On this page / på denna sida - H. 7. 18 februari 1950 - Nomogram för bandtransportörer, av Lars Olov Tingvall
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
11 februari 1050
141
Nomogram
för bandtransportörer
Civilingenjör Lars Olov Tingvall, Boliden
518.3 : 621.867.2
Det första man har att göra vid planeringen av
bandtransportörer är i allmänhet att bestämma lämplig bandbredd
med utgångspunkt från den önskade kapaciteten och ett
med hänsyn till bandtyp och bandlängd valt värde på
bandhastigheten. Beräkningen kan ske efter i läro- och
handböcker återgivna formler och tabeller eller kanske
bättre i ett nomogram. Likaså är det möjligt, att uppställa
nomogram för beräkning av effektbehovet för
transportörens drivning. Ett sådant nomogram är särskilt
värdefullt, eftersom formlerna innehåller både produkter och
summor, och beräkningarna därför ej kan göras enbart
på räknesticka.
I det följande beskrives och visas nomogram för de båda
vanligaste utföringsformerna hos bandtransportörer:
kupade gummibandstransportörer och plana
stålbandstrans-portörer.
Kapacitetsnomogram
Transportkapaciteten för en bandtransportör kan
uttryckas med följande generella formel
Q = K-(lg<x + tgcxk)-bu*-y-v (1)
där 0 är transportkapaciteten (f/h), K en konstant, som
för plana band är 600 och för kupade kan sättas till
600 • 0,94, oc godsets utflytningsvinkel (fig. 1), bandets
kupningsvinkel, bu godssträngens bredd (m), y materialets
volymvikt (t/m3) och v bandhastigheten (m/s).
Vid kupade gummiband brukar man sätta bu t= 0,8 • b —
— 0,05, där b är bandbredden (m). För dessa transportörer
gäller således
Qg = 0,94 • 600 (tg et + t g <xh) (0,8 • b — 0,05)2 • y • v (2)
Plana stålband kan belastas närmare kanten, varför man
brukar sätta bu = 0,8 • b — 0,02. Således är
Qs = 600 • tg oc • (0,8 • b — 0,02)* • y • v (3)
För ekv. (2) och (3) gäller ett gemensamt
tapplinjenomo-gram enligt fig. 2. För att ej få nomogrammet för
invecklat har endast y, v och b ansetts vara oberoende
variabler. Som konstanter i ekvationerna har införts <x i— 27°.
vilket gäller för krossad sten och malm, och ock >= 20°,
vilket gäller vid vanliga rullställskonstruktioner. För andra
godsslag får det erhållna O-värdet multipliceras med
den faktor, som angivits under nomogrammet. Vid större
stigningsvinklar bör Q-värdet reduceras med 5 % för
gummibandstransportörer och bandlutningar mellan 12°
och 16°, 10 % då bandlutningen överstiger 16°; för
stål-bandstransportörer och maximistigning är reduktionen
20—25 %.
Ejfektbehovsnomogram
För beräkningen av effektbehovet finnes såväl
överslagsformler som noggrannare metoder, vilka senare tar hänsyn
till sådana faktorer som bärrullarnas antal, tyngd och
konstruktion. Vill man ställa upp ett nomogram, som ej
Fig. 2. Kapacitetsnomogram för kupade
gummibandstransportörer (index g) resp. plana stålbandstransportörer
(index s).
Nomogrammet gäller för krossad sten och malm (d\= 27°);
jör andra material skall Q-värdet multipliceras med
fuktig slig och råsocker .......................... 1,9
fuktig sand och stenkolsstybb .................... 1,5
finkrossade fuktiga stenkol med stybb ............ 1,4
flis, plastisk lera, finkrossade torra stenkol med stybb 1,25
grovkrossade, torra stenkol med stybb ............. 1,1
torr sand ........................................ 0,7-5
cement, torr slig ................................. 0,6
cementklinker .................................... 0,5
är för invecklat och otympligt, måste vissa förenklade
antaganden göras, varigenom resultatet ej blir exakt. Felet
behöver dock ej bli större än att det inrymmes i den
plusmarginal, soin man ändå alltid måste räkna med.
För gummibandstransportörer gäller enligt en
beräkningsformel, som ställts till förfogande av Trelleborgs
Gummifabrik, och soin verifierats genom mätningar i
anläggningar, med god approximation för normala
gummibandstransportörer
-st*-’
(4)
där P är effektbehovet, exkl. förluster i drivaggregatet (hk),
en motståndskoefficient, som vid kullagerrullar
varierar enligt en av Trelleborgs Gummifabrik angiven kurva
mellan 0,09 och 0,06 vid bandbredder mellan 300 och
1 000 mm, G bandets metervikt (kg/m), / den belastade
bandlängden (m), h godsets vertikala lyftning eller
sänkning (m). Tecknet pius framför sista termen användes vid
stigande, minus vid fallande transportör.
Ekv. (4) kan ges en ur nomogramsynpunkt mera
lämplig form, nämligen
v
37^5
(5)
Fig. 1. Kupad gummibandstransportör.
Ekv. (5) är moderekvationen till nomogrammet, fig. 2.
För nomogrammet gäller följande förutsättningar: kullager
användes i bärrullarnas lagergångar, godset lyftes, såvida
ej transportören är horisontell (h i=0), bandets metervikt
är beräknad under antagande av att 4—6 vävinlägg
användes samt täckplattan är av normal tjocklek. Skulle
band av annan tjocklek användas inverkar detta normalt
mycket litet på P-värdet.
