3 juni 19 50
523

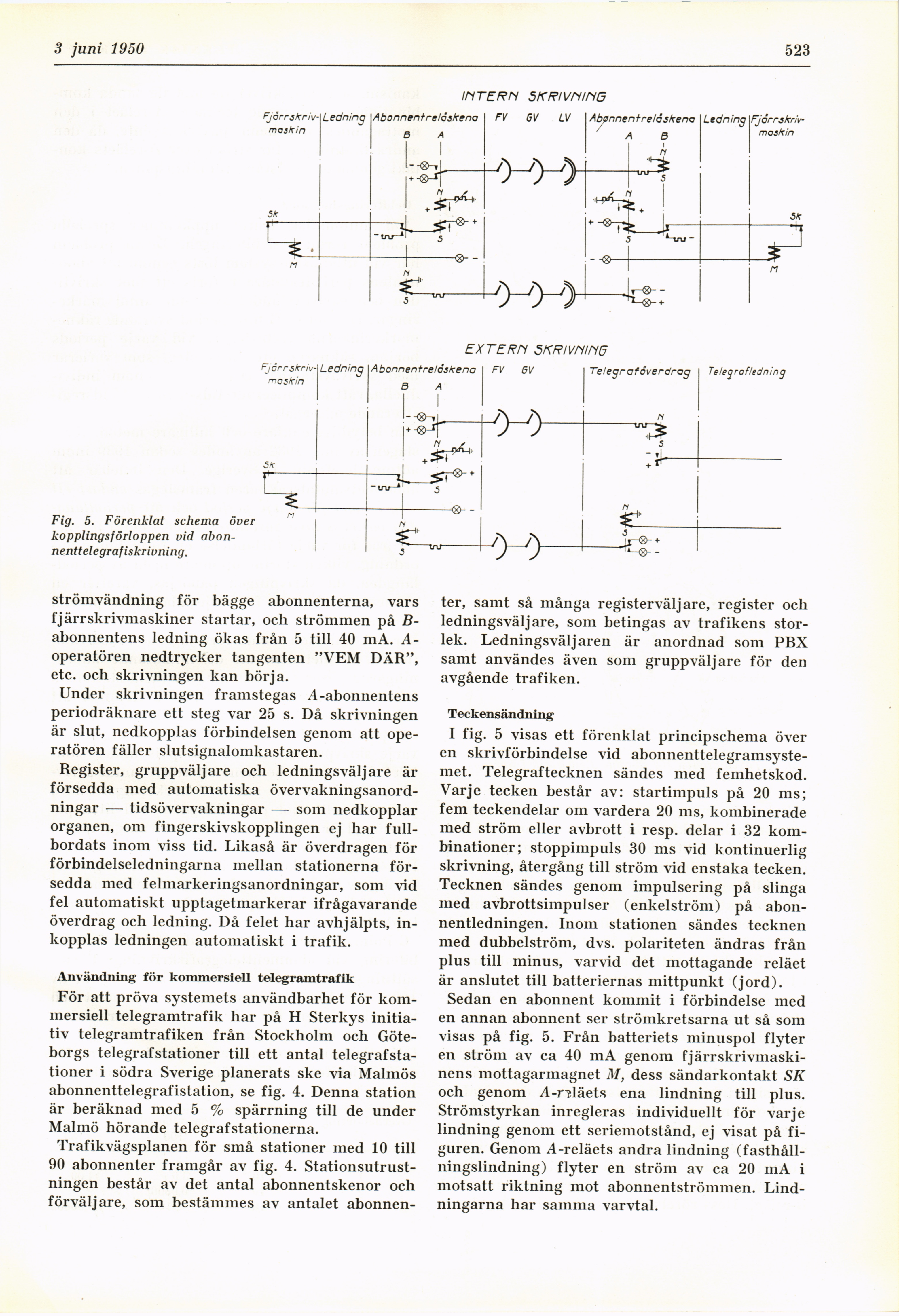

Fig. 5. Förenklat schema över
kopplingsförloppen vid
abonnenttelegraf iskrivning.
strömvändning för bägge abonnenterna, vars
fjärrskrivmaskiner startar, och strömmen på
B-abonnentens ledning ökas från 5 till 40 mA.
A-operatören nedtrycker tangenten "VEM DÄR",
etc. och skrivningen kan börja.
Under skrivningen f ramstegas A-abonnentens
periodräknare ett steg var 25 s. Då skrivningen
är slut, nedkopplas förbindelsen genom att
operatören fäller slutsignalomkastaren.
Register, gruppväljare och ledningsväljare är
försedda med automatiska
övervakningsanordningar — tidsövervakningar — som nedkopplar
organen, om fingerskivskopplingen ej har
fullbordats inom viss tid. Likaså är överdragen för
förbindelseledningarna mellan stationerna
försedda med felmarkeringsanordningar, som vid
fel automatiskt upptagetmarkerar ifrågavarande
överdrag och ledning. Då felet har avhjälpts,
inkopplas ledningen automatiskt i trafik.
Användning för kommersiell telegramtrafik
För att pröva systemets användbarhet för
kommersiell telegramtrafik har på H Sterkys
initiativ telegramtrafiken från Stockholm och
Göteborgs telegrafstationer till ett antal
telegrafstationer i södra Sverige planerats ske via Malmös
abonnenttelegrafistation, se fig. 4. Denna station
är beräknad med 5 % spärrning till de under
Malmö hörande telegrafstationerna.
Trafikvägsplanen för små stationer med 10 till
90 abonnenter framgår av fig. 4.
Stationsutrustningen består av det antal abonnentskenor och
förväljare, som bestämmes av antalet abonnen-
ter, samt så många registerväljare, register och
ledningsväljare, som betingas av trafikens
storlek. Ledningsväljaren är anordnad som PBX
samt användes även som gruppväljare för den
avgående trafiken.
Teckensändning
I fig. 5 visas ett förenklat principschema över
en skrivförbindelse vid
abonnenttelegramsyste-met. Telegraftecknen sändes med femhetskod.
Varje tecken består av: startimpuls på 20 ms;
fem teckendelar om vardera 20 ms, kombinerade
med ström eller avbrott i resp. delar i 32
kombinationer; stoppimpuls 30 ms vid kontinuerlig
skrivning, återgång till ström vid enstaka tecken.
Tecknen sändes genom impulsering på slinga
med avbrottsimpulser (enkelström) på
abonnentledningen. Inom stationen sändes tecknen
med dubbelström, dvs. polariteten ändras från
pius till minus, varvid det mottagande reläet
är anslutet till batteriernas mittpunkt (jord).
Sedan en abonnent kommit i förbindelse med
en annan abonnent ser strömkretsarna ut så som
visas på fig. 5. Från batteriets minuspol flyter
en ström av ca 40 mA genom fj ärr
skrivmaskinens mottagarmagnet M, dess sändarkontakt SK
och genom A-r^läets ena lindning till pius.
Strömstyrkan inregleras individuellt för varje
lindning genom ett seriemotstånd, ej visat på
figuren. Genom A-reläets andra lindning
(fasthåll-ningslindning) flyter en ström av ca 20 mA i
motsatt riktning mot abonnentströmmen.
Lindningarna har samma varvtal.
