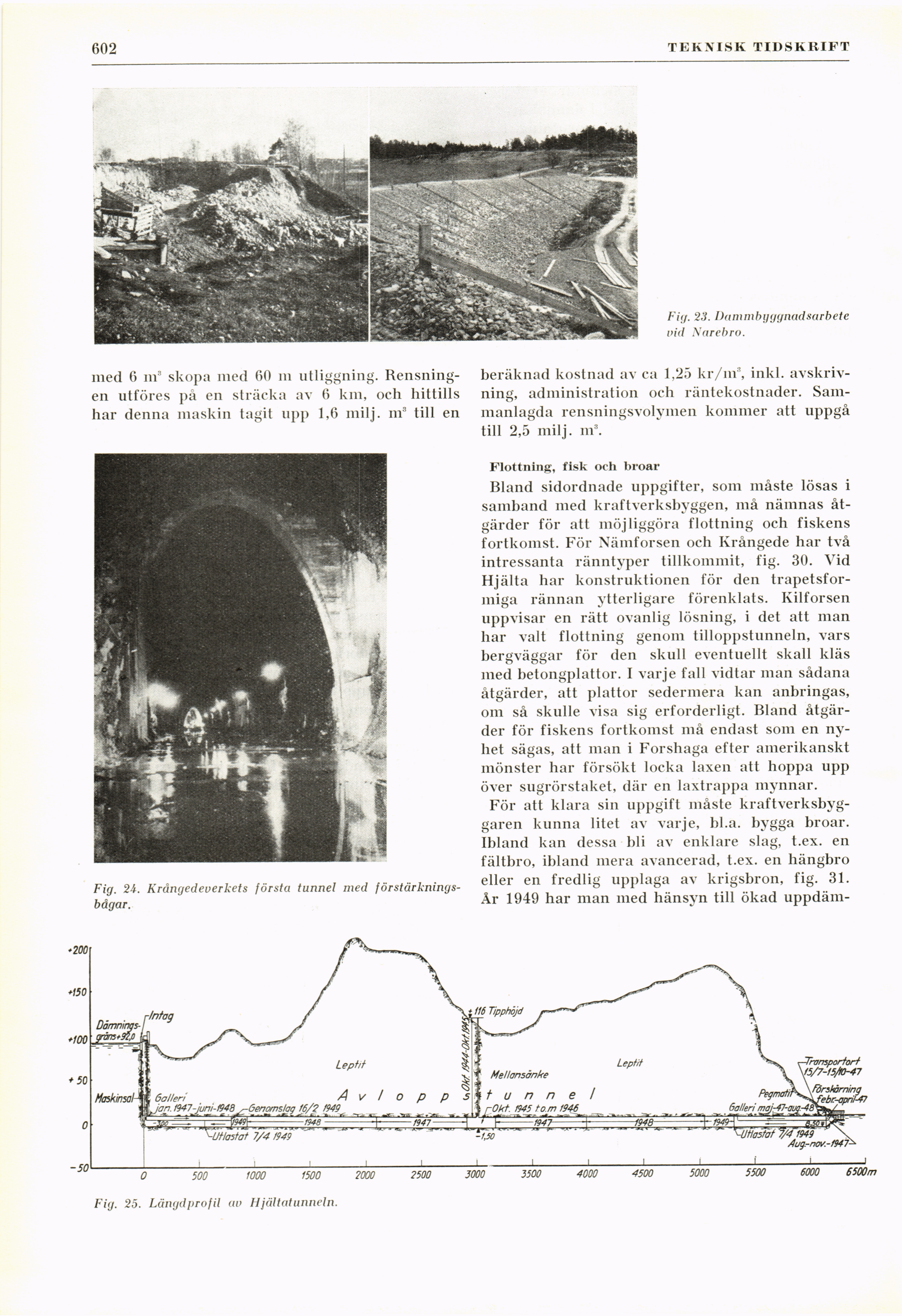

602
TEKNISK TIDSKRIFT
Fig. 23. Dammbyggnadsarbete
vid Narebro.
med 6 m3 skopa med 60 m utliggning.
Rensningen utföres på en sträcka av 6 km, och hittills
har denna maskin tagit upp 1,6 milj. m3 till en
beräknad kostnad av ca 1,25 kr/m3, inkl.
avskrivning, administration och räntekostnader.
Sammanlagda rensningsvolymen kommer att uppgå
till 2,5 milj. m\
Flottning, fisk och broar
Bland sidordnade uppgifter, som måste lösas i
samband med kraftverksbyggen, må nämnas
åtgärder för att möjliggöra flottning och fiskens
fortkomst. För Nämforsen och Krångede har två
intressanta ränntyper tillkommit, fig. 30. Vid
H j älta har konstruktionen för den
trapetsfor-miga rännan ytterligare förenklats. Kilforsen
uppvisar en rätt ovanlig lösning, i det att man
har valt flottning genom tilloppstunneln, vars
bergväggar för den skull eventuellt skall kläs
med betongplattor. I varje fall vidtar man sådana
åtgärder, att plattor sedermera kan anbringas,
om så skulle visa sig erforderligt. Bland
åtgärder för fiskens fortkomst må endast som en
nyhet sägas, att man i Forshaga efter amerikanskt
mönster har försökt locka laxen att hoppa upp
över sugrörstaket, där en laxtrappa mynnar.
För att klara sin uppgift måste
kraftverksbyggaren kunna litet av varje, bl.a. bygga broar.
Ibland kan dessa bli av enklare slag, t.ex. en
fältbro, ibland mera avancerad, t.ex. en hängbro
eller en fredlig upplaga av krigsbron, fig. 31.
År 1949 har man med hänsyn till ökad uppdäm-
Fig. 24. Krångedeverkets första tunnel med
förstärknings-bågar.
Fig. 25. Längdprofil av Hjältatunneln.
