14 oktober 1950
885
önska enbart definitiv utlösning för viss ledning
I miniatyrschemat insättes därför en
strömstäl-lare av vipptyp, med vars hjälp
strömbrytar-automatik och reläskydd kan avpassas för önskat
driftsätt, samtidigt som den ger indikering därpå.
Vid förekomst av två samtidiga jordfel på
likströmssystemet riskerar man obefogad impuls
till manöverdon. Givetvis har man en
kontinuerlig övervakning av anläggningens
isolationstill-stånd. Dessutom arbetar vi med kontakter i såväl
pius- som minusledaren utom i de fall, då detta
skulle medföra fördröjning genom extra
hjälp-relä vid snabbverkande reläskydd. I våra
viktigaste stationer har vi två likströmsbatterier,
varav det ena användes uteslutande för
reläskydd och manöver och det andra för
hjälpmaskineri m.m. I dessa stationer förses brytare
med dubbla frånslagsspolar, en påverkad av
relä-skydd från manöverbatterit och en av
manöver-ställare från det andra batterit. Svåra följder av
dubbelt jordfel riskeras därvid enbart inom det
från manöverbatterit matade systemet. Detta har
måttlig omfattning och kan övervakas lätt. De
apparater, inom vilka jordfel i första hand kan
befaras, matas från det andra batterit.
Avståndsmanöver införes i allt större
utsträckning även för frånskiljare. En felmanöver kan
här ge upphov till allvarliga driftstörningar och
förreglingskretsar införes därför, så att vissa
kopplingsförutsättningar måste vara uppfyllda
för att manöver skall vara möjlig. Ibland måste
man emellertid göra förbislackningar eller andra
förändringar av det primära kopplingsschemat.
Därvid måste enkel möjlighet till upphävande
av förreglingarna finnas.
Instrument och mätare
Instrumenten utföres infällda och av
utrymmesbesparande typ. Mätarna, som är placerade i
eget rum, är däremot utanpåliggande.
På ett fält för generator med eventuell
direktkopplad upptransformator placeras visande
instrument för aktiv och reaktiv effekt, spänning,
ström i stator och rotor. Vid lika belastade faser
användes instrument i endast en statorfas.
Dessutom förses fältet med instrument för varvtal,
ledskeneinstrument vid användning av elektrisk
turbinreglering, lägesindikator för elektriskt
manövrerat fältmotstånd, voltmeter för
snabbmatare samt instrument för temperaturmätning.
Fältet för en systemtransformator innehåller
instrument för aktiv och reaktiv effekt, ström
samt lägesvisare för lindningskopplare. Fältet
för en primärledning innehåller instrument för
aktiv och reaktiv effekt samt spänning och
ström.
På ett för stationen gemensamt fält placeras
synkroniseringsutrustning, inkluderande
dub-belvoltmeter, dubbla tungfrekvensmetrar samt
synkronoskop, en grovt graderad frekvensmeter

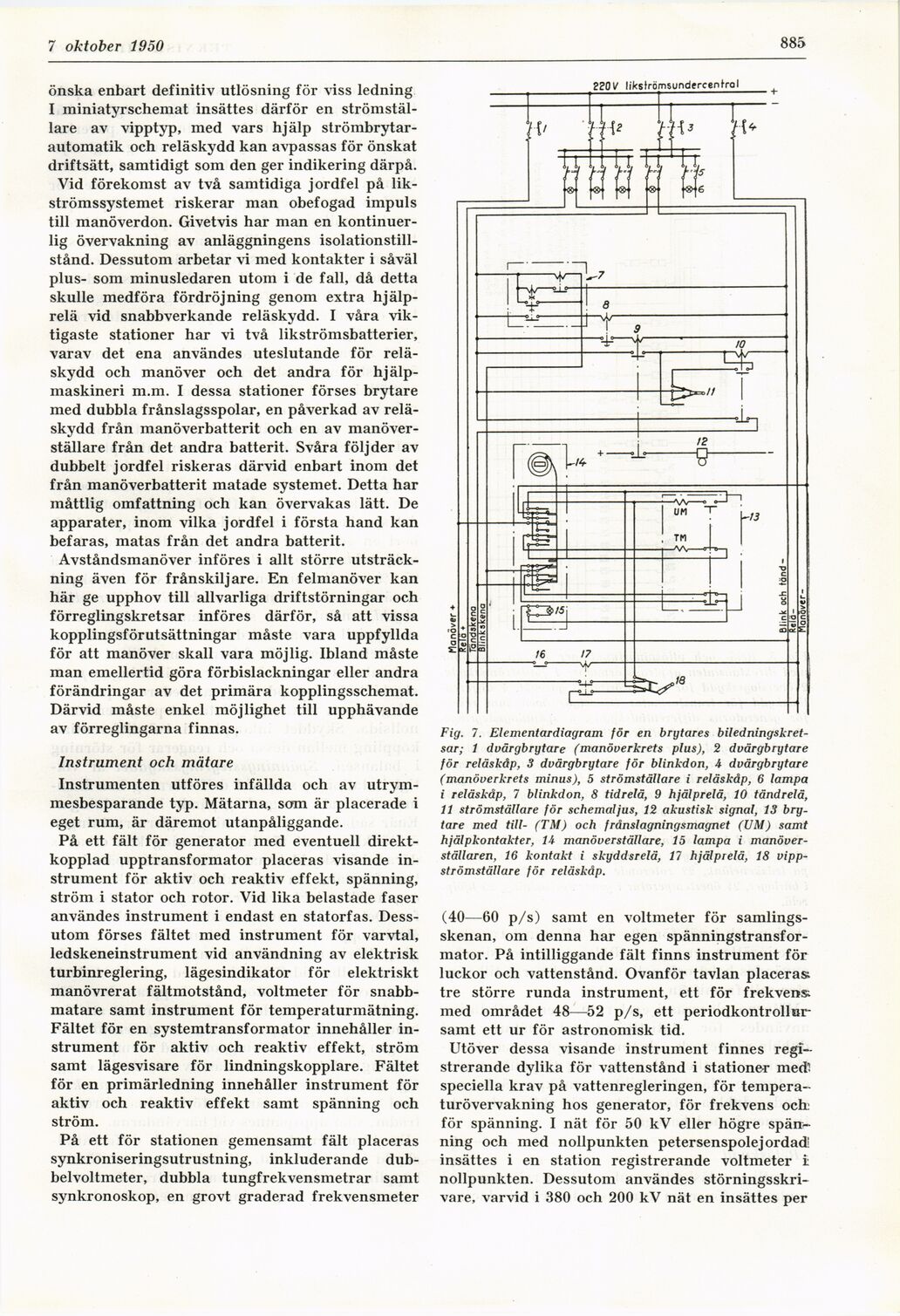

Fig. 7. Elementardiagram för en brytares
biledningskret-sar; 1 dvàrgbrytare (manöverkrets pius), 2 dvärgbrytare
för reläskåp, 3 dvärgbrytare för blinkdon, 4 dvärgbrytare
(manöverkrets minus), 5 strömställare i reläskåp, 6 lampa
i reläskåp, 7 blinkdon, 8 tidrelä, 9 hjälprelä, 10 tändrelä,
11 strömställare för schemaljus, 12 akustisk signal, 13
brytare med till- (TM) och frånslagningsmagnet (UM) samt
hjälpkontakter, lb manöverställare, 15 lampa i
manöver-ställaren, 16 kontakt i skyddsrelä, 17 hjälprelä, 18
vipp-strömställare för reläskåp.
(40—60 p/s) samt en voltmeter för
samlingsskenan, om denna har egen
spänningstransformator. På intilliggande fält finns instrument för
luckor och vattenstånd. Ovanför tavlan placeras;
tre större runda instrument, ett för frekvens;
med området 48—52 p/s, ett periodkontrollar
samt ett ur för astronomisk tid.
Utöver dessa visande instrument finnes
registrerande dylika för vattenstånd i stationer med^
speciella krav på vattenregleringen, för
temperaturövervakning hos generator, för frekvens och.
för spänning. I nät för 50 kV eller högre
spänning och med nollpunkten petersenspolejordadf
insättes i en station registrerande voltmeter i:
nollpunkten. Dessutom användes
störningsskrivare, varvid i 380 och 200 kV nät en insättes per
