11 november 1950
999

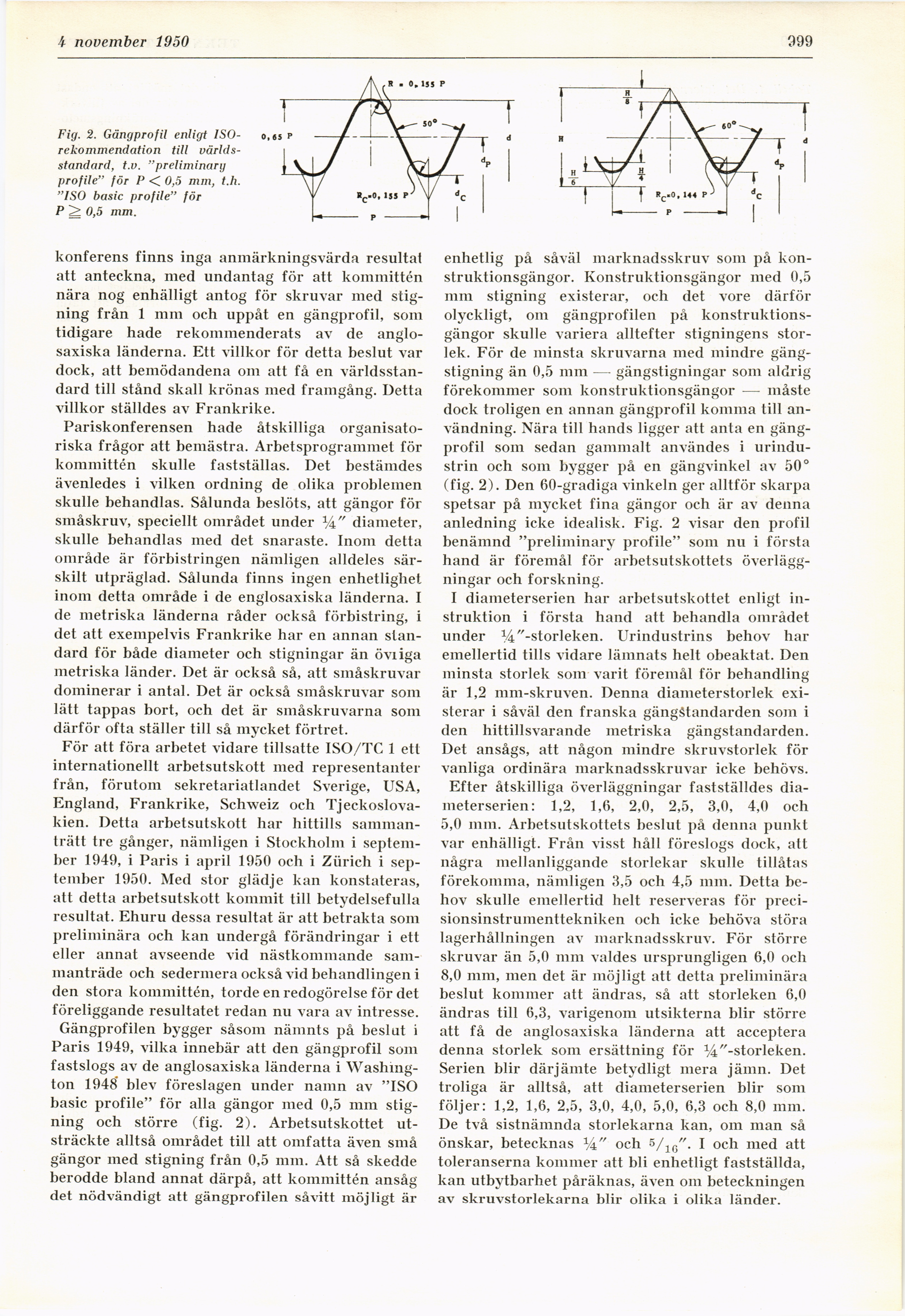

Fig. 2. Gängprofil enligt
1S0-rekommendation till
världsstandard, t.v. "preliminary
profile" för P < 0,5 mm, t.h.
"ISO basic profile" för
P > 0,5 mm.
o,
konferens finns inga anmärkningsvärda resultat
att anteckna, med undantag för att kommittén
nära nog enhälligt antog för skruvar med
stigning från 1 mm och uppåt en gängprofil, som
tidigare hade rekommenderats av de
anglosaxiska länderna. Ett villkor för detta beslut var
dock, att bemödandena om att få en
världsstandard till stånd skall krönas med framgång. Detta
villkor ställdes av Frankrike.
Pariskonferensen hade åtskilliga
organisatoriska frågor att bemästra. Arbetsprogrammet för
kommittén skulle fastställas. Det bestämdes
ävenledes i vilken ordning de olika problemen
skulle behandlas. Sålunda beslöts, att gängor för
småskruv, speciellt området under diameter,
skulle behandlas med det snaraste. Inom detta
område är förbistringen nämligen alldeles
särskilt utpräglad. Sålunda finns ingen enhetlighet
inom detta område i de englosaxiska länderna. I
de metriska länderna råder också förbistring, i
det att exempelvis Frankrike har en annan
standard för både diameter och stigningar än övliga
metriska länder. Det är också så, att småskruvar
dominerar i antal. Det är också småskruvar som
lätt tappas bort, och det är småskruvarna som
därför ofta ställer till så mycket förtret.
För att föra arbetet vidare tillsatte ISO/TC 1 ett
internationellt arbetsutskott med representanter
från, förutom sekretariatlandet Sverige, USA,
England, Frankrike, Schweiz och
Tjeckoslovakien. Detta arbetsutskott har hittills
sammanträtt tre gånger, nämligen i Stockholm i
september 1949, i Paris i april 1950 och i Zürich i
september 1950. Med stor glädje kan konstateras,
att detta arbetsutskott kommit till betydelsefulla
resultat. Ehuru dessa resultat är att betrakta som
preliminära och kan undergå förändringar i ett
eller annat avseende vid nästkommande
sammanträde och sedermera också vid behandlingen i
den stora kommittén, torde en redogörelse för det
föreliggande resultatet redan nu vara av intresse.
Gängprofilen bygger såsom nämnts på besiat i
Paris 1949, vilka innebär att den gängprofil som
fastslogs av de anglosaxiska länderna i
Washington 1948 blev föreslagen under namn av "ISO
basic profile" för alla gängor med 0,5 mm
stigning och större (fig. 2). Arbetsutskottet
utsträckte alltså området till att omfatta även små
gängor med stigning från 0,5 mm. Att så skedde
berodde bland annat därpå, att kommittén ansåg
det nödvändigt att gängprofilen såvitt möjligt är
enhetlig på såväl marknadsskruv som på
konstruktionsgängor. Konstruktionsgängor med 0,5
mm stigning existerar, och det vore därför
olyckligt, om gängprofilen på
konstruktionsgängor skulle variera alltefter stigningens
storlek. För de minsta skruvarna med mindre
gängstigning än 0,5 mm —- gängstigningar som aldrig
förekommer som konstruktionsgängor —- måste
dock troligen en annan gängprofil komma till
användning. Nära till hands ligger att anta en
gängprofil som sedan gammalt användes i
urindu-strin och som bygger på en gängvinkel av 50°
(fig. 2). Den 60-gradiga vinkeln ger alltför skarpa
spetsar på mycket fina gängor och är av denna
anledning icke idealisk. Fig. 2 visar den profil
benämnd "preliminary profile" som nu i första
hand är föremål för arbetsutskottets
överläggningar och forskning.
I diameterserien har arbetsutskottet enligt
instruktion i första hand att behandla området
under ^"-storleken. Urindustrins behov har
emellertid tills vidare lämnats helt obeaktat. Den
minsta storlek som varit föremål för behandling
är 1,2 mm-skruven. Denna diameterstorlek
existerar i såväl den franska gängstandarden som i
den hittillsvarande metriska gängstandarden.
Det ansågs, att någon mindre skruvstorlek för
vanliga ordinära marknadsskruvar icke behövs.
Efter åtskilliga överläggningar fastställdes
diameterserien: 1,2, 1,6, 2,0, 2,5, 3,0, 4,0 och
5,0 111111. Arbetsutskottets beslut på denna punkt
var enhälligt. Från visst håll föreslogs dock, att
några mellanliggande storlekar skulle tillåtas
förekomma, nämligen 3,5 och 4,5 mm. Detta
behov skulle emellertid helt reserveras för
precisionsinstrumenttekniken och icke behöva störa
lagerhållningen av marknadsskruv. För större
skruvar än 5,0 mm valdes ursprungligen 6,0 och
8,0 111111, men det är möjligt att detta preliminära
beslut kommer att ändras, så att storleken 6,0
ändras till 6,3, varigenom utsikterna blir större
att få de anglosaxiska länderna att acceptera
denna storlek som ersättning för "-storleken.
Serien blir därjämte betydligt mera jämn. Det
troliga är alltså, att diameterserien blir som
följer: 1,2, 1,6, 2,5, 3,0, 4,0, 5,0, 6,3 och 8,0 mm.
De två sistnämnda storlekarna kan, om man så
önskar, betecknas 1/4" och 5/1C}"- I och med att
toleranserna kommer att bli enhetligt fastställda,
kan utbytbarhet påräknas, även 0111 beteckningen
av skruvstorlekarna blir olika i olika länder.
