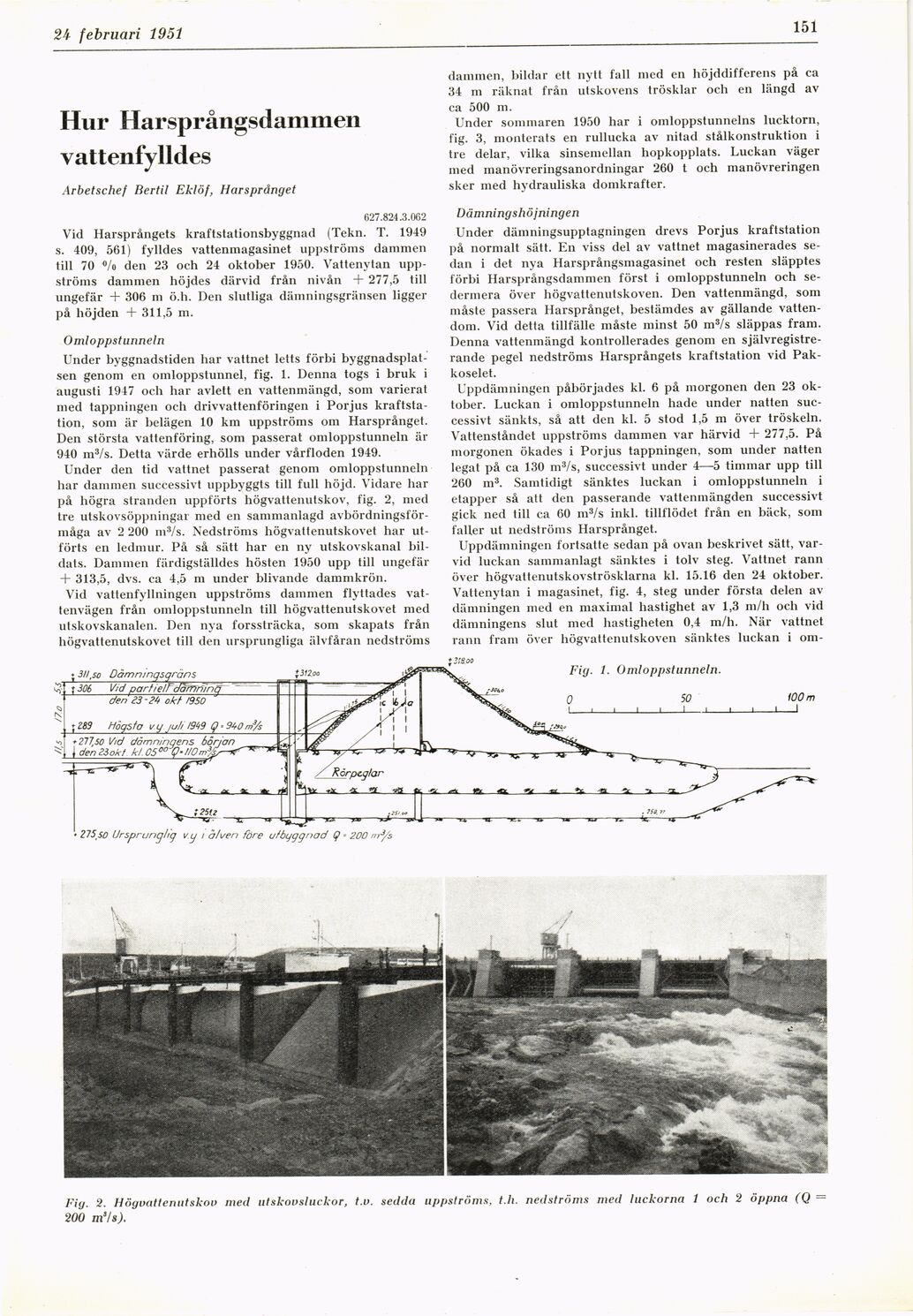

17 februari 1951
w. 151
Hur Harsprångsdammen
vattenfylldes
Arbetschef Bertil Eklöf, Harsprånget
627.824.3.062
Vid Harsprångets kraftstationsbyggnad (Tekn. T. 1949
s. 409, 561) fylldes vattenmagasinet uppströms dammen
till 70 o/o den 23 och 24 oktober 1950. Vattenytan
uppströms dammen höjdes därvid från nivån + 277,5 till
ungefär + 306 m ö.h. Den slutliga dämningsgränsen ligger
på höjden + 311,5 m.
Omloppstunneln
Under byggnadstiden har vattnet letts förbi
byggnadsplatsen genom en omloppstunnel, fig. 1. Denna togs i bruk i
augusti 1947 och har avlett en vattenmängd, som varierat
med tappningen och drivvattenföringen i Porjus
kraftstation, som är belägen 10 km uppströms om Harsprånget.
Den största vattenföring, som passerat omloppstunneln är
940 m3/s. Detta värde erhölls under vårfloden 1949.
Under den tid vattnet passerat genom omloppstunneln
har dammen successivt uppbyggts till full höjd. Vidare har
på högra stranden uppförts högvattenutskov, fig. 2, med
tre utskovsöppningar med en sammanlagd
avbördningsförmåga av 2 200 m3/s. Nedströms högvattenutskovet har
utförts en ledmur. På så sätt har en ny utskovskanal
bildats. Dammen färdigställdes hösten 1950 upp till ungefär
+ 313,5, dvs. ca 4,5 m under blivande dammkrön.
Vid vattenfyllningen uppströms dammen flyttades
vattenvägen från omloppstunneln till högvattenutskovet med
utskovskanalen. Den nya forssträcka, som skapats från
högvattenutskovet till den ursprungliga älvfåran nedströms
dammen, bildar ett nytt fall med en höjddifferens på ca
34 m räknat från utskovens trösklar och en längd av
ca 500 m.
Under sommaren 1950 har i omloppstunnelns lucktorn,
fig. 3, monterats en rullucka av nitad stålkonstruktion i
tre delar, vilka sinsemellan hopkopplats. Luckan väger
med manövreringsanordningar 260 t och manövreringen
sker med hydrauliska domkrafter.
Dämningshö j ningen
Under dämningsupptagningen drevs Porjus kraftstation
på normalt sätt. En viss del av vattnet magasinerades
sedan i det nya Harsprångsmagasinet och resten släpptes
förbi Harsprångsdammen först i omloppstunneln och
sedermera över högvattenutskoven. Den vattenmängd, som
måste passera Harsprånget, bestämdes av gällande
vattendom. Vid detta tillfälle måste minst 50 m3/s släppas fram.
Denna vattenmängd kontrollerades genom en
självregistre-rande pegel nedströms Harsprångets kraftstation vid
Pak-koselet.
Uppdämningen påbörjades kl. 6 på morgonen den 23
oktober. Luckan i omloppstunneln hade under natten
successivt sänkts, så att den kl. 5 stod 1,5 m över tröskeln.
Vattenståndet uppströms dammen var härvid + 277,5. På
morgonen ökades i Porjus tappningen, som under natten
legat på ca 130 m3/s, successivt under 4—5 timmar upp till
260 m3. Samtidigt sänktes luckan i omloppstunneln i
etapper så att den passerande vattenmängden successivt
gick ned till ca 60 m3/s inkl. tillflödet från en bäck, som
faller ut nedströms Harsprånget.
Uppdämningen fortsatte sedan på ovan beskrivet sätt,
varvid luckan sammanlagt sänktes i tolv steg. Vattnet rann
över högvattenutskovströsklarna kl. 15.16 den 24 oktober.
Vattenytan i magasinet, fig. 4, steg under första delen av
(lämningen med en maximal hastighet av 1,3 m/h och vid
dämningens slut med hastigheten 0,4 m/h. När vattnet
rann fram över högvattenutskoven sänktes luckan i om-
Fig. 1. Omloppstunneln.
Fig. 2. Högvattenutskov med iitskovshickor, t.v. sedda uppströms, t.h. nedströms med luckorna 1 och 2 öppna (Q —
200 m’/s).
