348
TEKNISK TIDSKRIFT

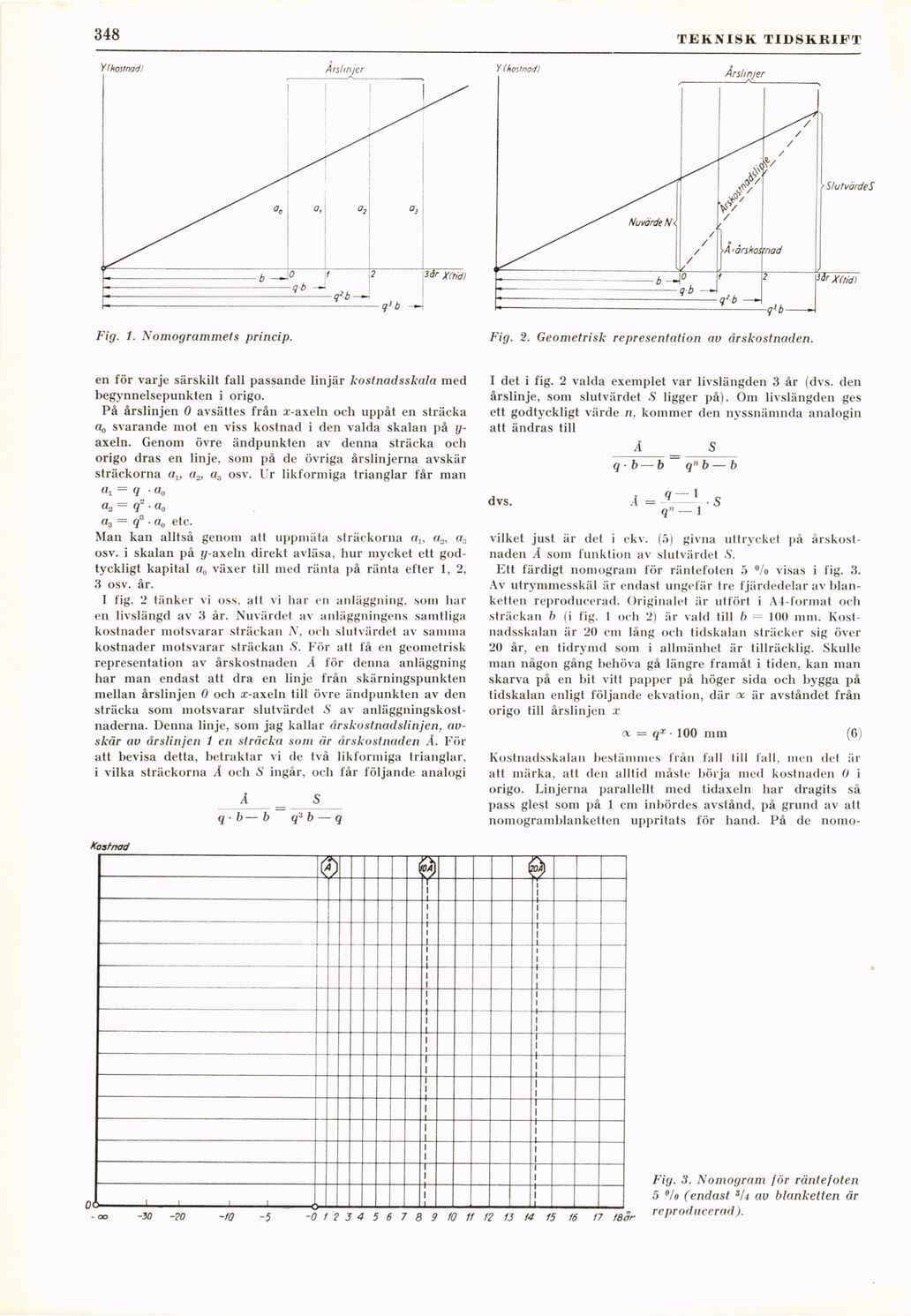

Fig. 1. Nomogrammets princip.
Fig. 2. Geometrisk representation av årskostnaden.
en för varje särskilt fall passande linjär kostnadsskala med
begynnelsepunkten i origo.
På årslinjen 0 avsättes från z-axeln och uppåt en sträcka
Oq svarande mot en viss kostnad i den valda skalan på
y-axeln. Genom övre ändpunkten av denna sträcka och
origo dras en linje, som på de övriga årslinjerna avskär
sträckorna a1> a2, a3 osv. Ur likformiga trianglar får man
«! = 9 • a«
a2= q" • a0
a3= q3 ■ a0 etc.
Man kan alltså genom att uppmäta sträckorna aly aa3
osv. i skalan på y-axeln direkt avläsa, hur mycket ett
godtyckligt kapital a0 växer till med ränta på ränta efter 1, 2,
3 osv. år.
I fig. 2 tänker vi oss, att vi har en anläggning, som har
en livslängd av 3 år. Nuvärdet av anläggningens samtliga
kostnader motsvarar sträckan N, och slutvärdet av samma
kostnader motsvarar sträckan S. För att få en geometrisk
representation av årskostnaden Å för denna anläggning
har man endast att dra en linje från skärningspunkten
mellan årslinjen 0 och x-axeln till övre ändpunkten av den
sträcka som motsvarar slutvärdet S av
anläggningskostnaderna. Denna linje, som jag kallar årskostnadslinjen,
avskär av årslinjen 1 en sträcka som är årskostnaden Å. För
att bevisa detta, betraktar vi de två likformiga trianglar,
i vilka sträckorna Å och S ingår, och får följande analogi
Å = S
q - b — b qA b — q
I det i fig. 2 valda exemplet var livslängden 3 år (dvs. den
årslinje, som slutvärdet S ligger på). Om livslängden ges
ett godtyckligt värde n, kommer den nyssnämnda analogin
att ändras till
A =_S_
q ■ b— b q" b — b
vilket just är det i ekv. (5) givna uttrycket på
årskostnaden Å som funktion av slutvärdet S.
Ett färdigt nomogram för räntefoten 5 °/o visas i fig. 3.
Av utrymmesskäl är endast ungefär tre f järdedelar av
blanketten reproducerad. Originalet är utfört i A4-format och
sträckan b (i fig. 1 och 2) är väld till b = 100 mm.
Kostnadsskalan är 20 cm lång och tidskalan sträcker sig över
20 år, en tidrymd som i allmänhet är tillräcklig. Skulle
man någon gång behöva gå längre framåt i tiden, kan man
skarva på en bit vitt papper på höger sida och bygga på
tidskalan enligt följande ekvation, där ot är avståndet från
origo till årslinjen x
a. = qx ■ 100 mm (6)
Kostnadsskalan bestämmes från fall till fall, men det är
att märka, att den alltid måste boija med kostnaden 0 i
origo. Linjerna parallellt med tidaxeln har dragits så
pass glest som på 1 cm inbördes avstånd, på grund av att
nomogramblanketten uppritats för hand. På de noino-
Fig. 3. Nomogram för räntefoten
5 °/o (endast 3U av blanketten är
reproducerad).
