456
TEKNISK TIDSKRIFT

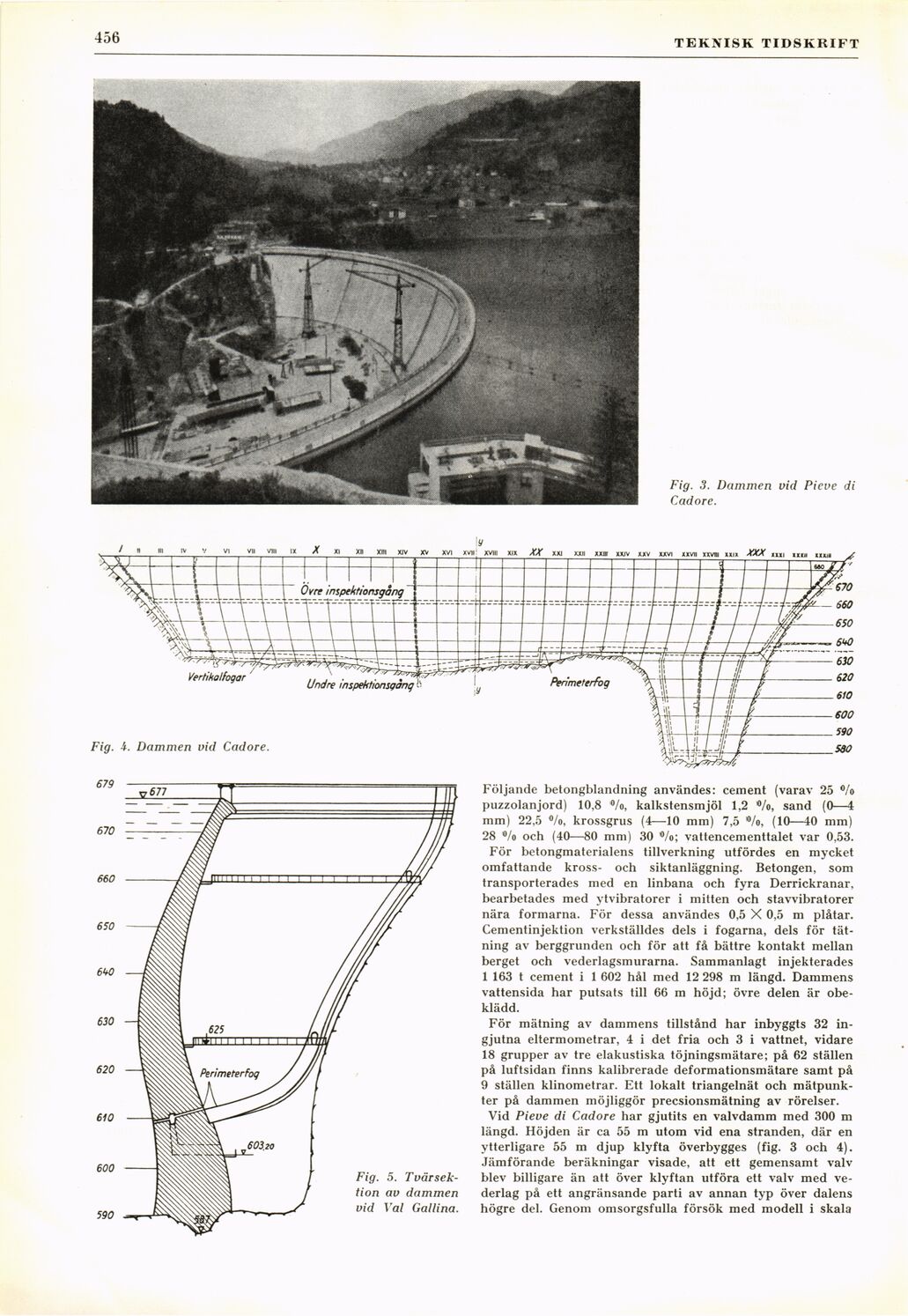

Fig. 3. Dammen vid Pieve di
Cadore.
Fig. 4. Dammen vid Cadore.
Fig. 5.
Tvärsektion av dammen
vid Val Gallina.
Följande betongblandning användes: cement (varav 25 °/o
puzzolanjord) 10,8 %>, kalkstensmjöl 1,2 •%, sand (0—4
mm) 22,5 %>, krossgrus (4—10 mm) 7,5 °/o, (10—10 mm)
28 Vo och (40—80 mm) 30 »/o; vattencementtalet var 0,53.
För betongmaterialens tillverkning utfördes en mycket
omfattande kross- och siktanläggning. Betongen, som
transporterades med en linbana och fyra Derrickranar,
bearbetades med ytvibratorer i mitten och stavvibratorer
nära formarna. För dessa användes 0,5 X 0,5 m plåtar.
Cementinjektion verkställdes dels i fogarna, dels för
tätning av berggrunden och för att få bättre kontakt mellan
berget och vederlagsmurarna. Sammanlagt injekterades
1 163 t cement i 1 602 hål med 12 298 m längd. Dammens
vattensida har putsats till 66 m höjd; övre delen är
obeklädd.
För mätning av dammens tillstånd har inbyggts 32
ingjutna eltermometrar, 4 i det fria och 3 i vattnet, vidare
18 grupper av tre elakustiska töjningsmätare; på 62 ställen
på luftsidan finns kalibrerade deformationsmätare samt på
9 ställen klinometrar. Ett lokalt triangelnät och
mätpunkter på dammen möjliggör precsionsmätning av rörelser.
Vid Pieve di Cadore har gjutits en valvdamm med 300 m
längd. Höjden är ca 55 m utom vid ena stranden, där en
ytterligare 55 m djup klyfta överbygges (fig. 3 och 4).
Jämförande beräkningar visade, att ett gemensamt valv
blev billigare än att över klyftan utföra ett valv med
vederlag på ett angränsande parti av annan typ över dalens
högre del. Genom omsorgsfulla försök med modell i skala
