1064
TEKNIS K TIDSKRIFT

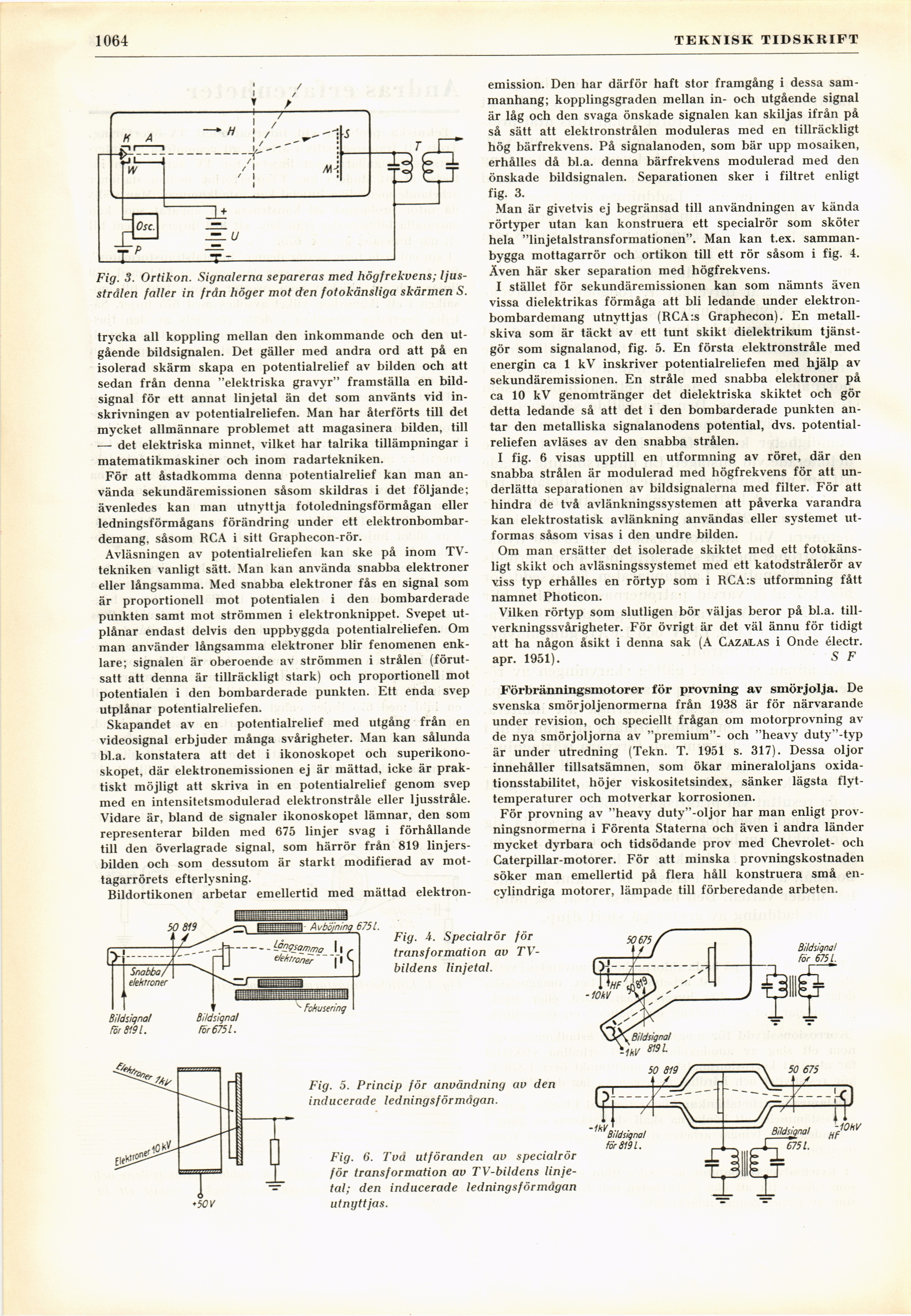

Fig. 3. Ortikon. Signalerna separeras med högfrekvens;
ljusstrålen faller in från höger mot den fotokänsliga skärmen S.
trycka all koppling mellan den inkommande och den
utgående bildsignalen. Det gäller med andra ord att på en
isolerad skärm skapa en potentialrelief av bilden och att
sedan från denna "elektriska gravyr" framställa en
bildsignal för ett annat linjetal än det som använts vid
inskrivningen av potentialreliefen. Man har återförts till det
mycket allmännare problemet att magasinera bilden, till
— det elektriska minnet, vilket har talrika tillämpningar i
matematikmaskiner och inom radartekniken.
För att åstadkomma denna potentialrelief kan man
använda sekundäremissionen såsom skildras i det följande;
ävenledes kan man utnyttja fotoledningsförmågan eller
ledningsförmågans förändring under ett
elektronbombardemang, såsom RCA i sitt Graphecon-rör.
Avläsningen av potentialreliefen kan ske på inom
TV-tekniken vanligt sätt. Man kan använda snabba elektroner
eller långsamma. Med snabba elektroner fås en signal som
är proportionell mot potentialen i den bombarderade
punkten samt mot strömmen i elektronknippet. Svepet
utplånar endast delvis den uppbyggda potentialreliefen. Om
man använder långsamma elektroner blir fenomenen
enklare; signalen är oberoende av strömmen i strålen
(förutsatt att denna är tillräckligt stark) och proportionell mot
potentialen i den bombarderade punkten. Ett enda svep
utplånar potentialreliefen.
Skapandet av en potentialrelief med utgång från en
videosignal erbjuder många svårigheter. Man kan sålunda
bl.a. konstatera att det i ikonoskopet och
superikono-skopet, där elektronemissionen ej är mättad, icke är
praktiskt möjligt att skriva in en potentialrelief genom svep
med en intensitetsmodulerad elektronstråle eller ljusstråle.
Vidare är, bland de signaler ikonoskopet lämnar, den som
representerar bilden med 675 linjer svag i förhållande
till den överlagrade signal, som härrör från 819
linjersbilden och som dessutom är starkt modifierad av
mot-tagarrörets efterlysning.
Bildortikonen arbetar emellertid med mättad elektron-
emission. Den har därför haft stor framgång i dessa
sammanhang; kopplingsgraden mellan in- och utgående signal
är låg och den svaga önskade signalen kan skiljas ifrån på
så sätt att elektronstrålen moduleras med en tillräckligt
hög bärfrekvens. På signalanoden, som bär upp mosaiken,
erhålles då bl.a. denna bärfrekvens modulerad med den
önskade bildsignalen. Separationen sker i filtret enligt
fig. 3.
Man är givetvis ej begränsad till användningen av kända
rörtyper utan kan konstruera ett specialrör som sköter
hela "linjetalstransformationen". Man kan t.ex.
sammanbygga mottagarrör och ortikon till ett rör såsom i fig. 4.
Även här sker separation med högfrekvens.
I stället för sekundäremissionen kan som nämnts även
vissa dielektrikas förmåga att bli ledande under
elektronbombardemang utnyttjas (RCA:s Graphecon). En
metallskiva som är täckt av ett tunt skikt dielektrikum
tjänstgör som signalanod, fig. 5. En första elektronstråle med
energin ca 1 kV inskriver potentialreliefen med hjälp av
sekundäremissionen. En stråle med snabba elektroner på
ca 10 kV genomtränger det dielektriska skiktet och gör
detta ledande så att det i den bombarderade punkten
antar den metalliska signalanodens potential, dvs.
potential-reliefen avläses av den snabba strålen.
I fig. 6 visas upptill en utformning av röret, där den
snabba strålen är modulerad med högfrekvens för att
underlätta separationen av bildsignalerna med filter. För att
hindra de två avlänkningssystemen att påverka varandra
kan elektrostatisk avlänkning användas eller systemet
utformas såsom visas i den undre bilden.
Om man ersätter det isolerade skiktet med ett
fotokäns-ligt skikt och avläsningssystemet med ett katodstrålerör av
viss typ erhålles en rörtyp som i RCA:s utformning fått
namnet Photicon.
Vilken rörtyp som slutligen bör väljas beror på bl.a.
tillverkningssvårigheter. För övrigt är det väl ännu för tidigt
att ha någon åsikt i denna sak (A Cazalas i Onde électr.
apr. 1951). 5 F
Förbränningsmotorer för provning av smörjolja. De
svenska smörjoljenormerna från 1938 är för närvarande
under revision, och speciellt frågan om motorprovning av
de nya smörjoljorna av "premium"- och "heavy duty"-typ
är under utredning (Tekn. T. 1951 s. 317). Dessa oljor
innehåller tillsatsämnen, som ökar mineraloljans
oxidationsstabilitet, höjer viskositetsindex, sänker lägsta
flyt-temperaturer och motverkar korrosionen.
För provning av "heavy duty"-oljor har man enligt
provningsnormerna i Förenta Staterna och även i andra länder
mycket dyrbara och tidsödande prov med Chevrolet- och
Caterpillar-motorer. För att minska provningskostnaden
söker man emellertid på flera håll konstruera små
en-cylindriga motorer, lämpade till förberedande arbeten.
Fig. A. Specialrör för
transformation av
TV-bildens linjetal.
Fig. 5. Princip för användning av den
inducerade ledningsförmågan.
Fig. 6. Två utföranden av specialrör
för transformation av TV-bildens
linjetal; den inducerade ledningsförmågan
utnyttjas.
