12 februari 1952
151

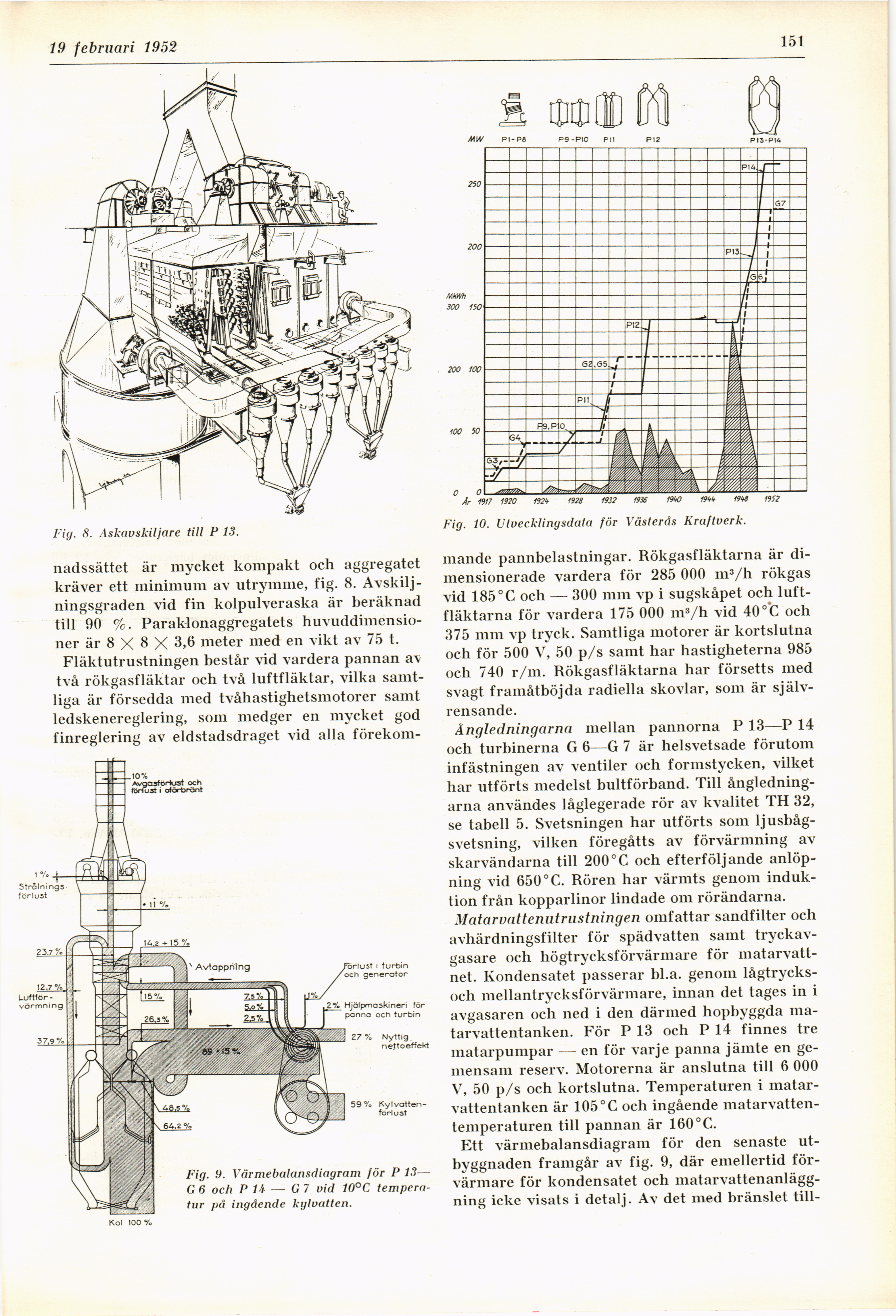

Fig. 10. Utvecklingsdata för Västerås Kraftverk.
mande pannbelastningar. Rökgasfläktarna är
dimensionerade vardera för 285 000 m3/h rökgas
vid 185° G och — 300 mm vp i sugskåpet och
luftfläktarna för vardera 175 000 m3/h vid 40°C och
375 mm vp tryck. Samtliga motorer är kortslutna
och för 500 V, 50 p/s samt har hastigheterna 985
och 740 r/m. Rökgasfläktarna har försetts med
svagt framåtböjda radiella skövlar, som är
själv-rensande.
Ångledningarna mellan pannorna P 13—P 14
och turbinerna G 6—G 7 är helsvetsade förutom
infästningen av ventiler och formstycken, vilket
har utförts medelst bultförband. Till
ångledningarna användes låglegerade rör av kvalitet TH 32,
se tabell 5. Svetsningen har utförts som
ljusbågsvetsning, vilken föregåtts av förvärmning av
skarvändarna till 200°C och efterföljande
anlöpning vid 650° C. Rören har värmts genom
induktion från kopparlinor lindade om rörändarna.
Matarvattenutrustningen omfattar sandfilter och
avhärdningsfilter för spädvatten samt
tryckav-gasare och högtrycksförvärmare för
matarvatt-net. Kondensatet passerar bl.a. genom
lågtrycks-och mellantrycksförvärmare, innan det tages in i
avgasaren och ned i den därmed hopbyggda
ma-tarvattentanken. För P 13 och P 14 finnes tre
matarpumpar — en för varje panna jämte en
gemensam reserv. Motorerna är anslutna till 6 000
V, 50 p/s och kortslutna. Temperaturen i
matar-vattentanken är 105° C och ingående
matarvatten-temperaturen till pannan är 160°C.
Ett värmebalansdiagram för den senaste
utbyggnaden framgår av fig. 9, där emellertid
förvärmare för kondensatet och
matarvattenanlägg-ning icke visats i detalj. Av det med bränslet till-
nadssättet är mycket kompakt och aggregatet
kräver ett minimum av utrymme, fig. 8.
Avskilj-ningsgraden vid fin kolpulveraska är beräknad
till 90 %. Paraklonaggregatets
huvuddimensioner är 8 X 8 X 3,6 meter med en vikt av 75 t.
Fläktutrustningen består vid vardera pannan av
två rökgasfläktar och två luftfläktar, vilka
samtliga är försedda med tvåhastighetsmotorer samt
led skenereglering, som medger en mycket god
finreglering av eldstadsdraget vid alla förekom-
Fig. 8. Askavskiljare till P 13.
Fig. 9. Värmebalansdiagram för P 13—
G 6 och P U — G 7 vid 10°C
temperatur på ingående kylvatten.
